Casella di marcia a spinta planetaria

PLE060-L3 RATIO 64 TO 350 Spur Gear Planetary Gearbox per la CNC e l'automazione industriale

Tutte le categorie

Casella di marcia a spinta planetaria

Connessione di trasmissione a sfera

Casella di cambio a trasmissione armonica

Azionamento del motore passo a passo

Motore passo-passo a ciclo chiuso

Sistema di posizionamento preciso

Motore a passo ibrido lineare

Contattaci

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contattaci ora

PLE060-L3 RATIO 64 TO 350 Spur Gear Planetary Gearbox per la CNC e l'automazione industriale

Marchio:	PRMCAS
Numero di modello:	PLE060-L3-())-S2-P2
MOQ:	≥10pcs
Dettagli dell' imballaggio:	25 pezzi per ogni scatola
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS, CCC

Rapporti di riduzione:

64, 80, 100, 125, 140, 175, 200, 250, 280, 350

Velocità di ingresso:

Connessione a un veicolo

Torsione di uscita:

37,5-41 N.m., massimo 2 volte il valore nominale

Risposta negativa:

<15arcmin>

Motori di abbinamento:

Servomotore, 100W, 200W, 400W e passo Nema 23 dimensione telaio 57mm

Durata media di vita:

>20000h

I punti salienti:

Basso rumore, elevate prestazioni e affidabilità, elevata velocità e coppia, convenienza

Personalizzazione:

Sostenuto

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

64 TO 350 Motore a spinta planetaria

Descrizione del prodotto

PRMCAS-Automatizzare in un modo migliore...

Soluzioni di automazione di controllo del movimento precise e affidabili

Più di 15 anni di esperienza nel controllo del movimento industriale

PLE060-L3 3-stage RATIO 64 a 350 Alta Qualità Alta Performance Spur Gear Planetary Gearbox Per CNC e varie applicazioni di automazione industriale

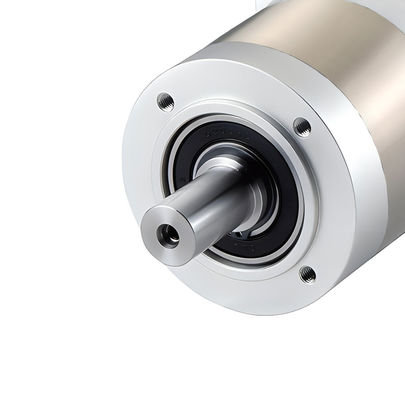

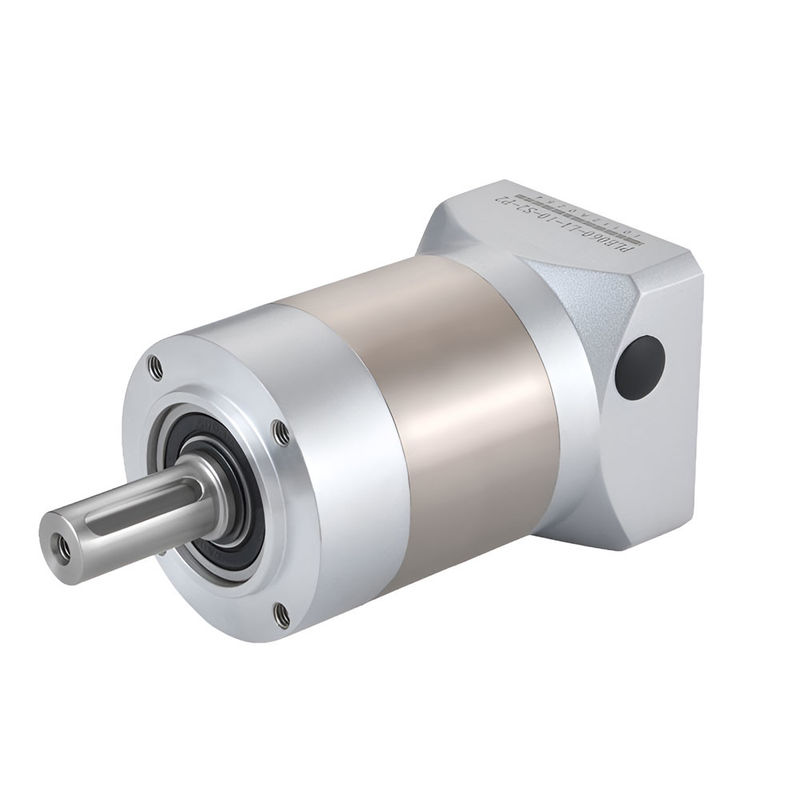

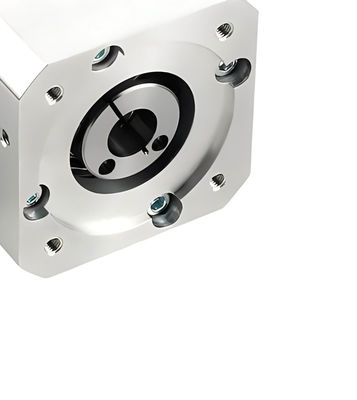

1. Visualizzazione dei prodotti

Le nostre macchine a cambio planetario sono ampiamente utilizzate nei settori industriali, particolarmente adatte per applicazioni che richiedono alta precisione, alto carico e alta affidabilità, come le macchine utensili CNC,macchine per la scultura civile, attrezzature mediche, attrezzature laser, produzione automobilistica, robotica, metallurgiaantenne regolabili automatiche di comunicazione, misurazione scientifica di apparecchiature di taratura, industria navale, ecc.

Di seguito sono riportati alcuni casi comuniApplicazionidi riduttore planetario nell'ambito industriale:

Fabbricazione di macchine utensili

Il riduttore planetario può essere utilizzato per l'albero principale della macchina utensile, la trasmissione di ingresso e altre parti per migliorare la precisione e la stabilità del movimento della macchina utensile.

Linea di produzione automatizzata

Il riduttore planetario può essere utilizzato per automatizzare la cintura di trasporto, le macchine di movimentazione,robot e altre apparecchiature sulla linea di produzione di automazione per ottenere un controllo preciso della posizione e una trasmissione efficiente.

Macchine per imballaggio

Il riduttore planetario può essere utilizzato per il trasporto, l'assemblaggio e i collegamenti chiusi delle macchine di imballaggio per migliorare la precisione e l'efficienza dell'imballaggio.

Macchine e apparecchi tessili

Il riduttore planetario può essere utilizzato per macchine per filati fini, macchine integrate e macchine di finitura nelle macchine tessili per ottenere effetti di trasmissione relativamente stabili e precisi.

Industria automobilistica

Il riduttore planetario è un importante dispositivo di trasmissione nella trasmissione delle automobili.

Industria metallurgica

Nell'industria metallurgica, il riduttore planetario è di solito utilizzato in meccanismi di trasmissione come macchine a rotolamento e macchine a rotolamento.

Industria navale

I vantaggi del riduttore planetario sono stati ampiamente utilizzati nell'industria navale.il riduttore planetario può fornire una coppia di uscita stabile e una trasmissione fluida.

Caratteristiche e vantaggi del cambio planetario Kaifull PRMCAS

I tassi di riduzione molto ricchi

La funzione del riduttore planetario è quella di rallentare e aumentare la coppia.000:1, e il rapporto di velocità di trasmissione degli ingranaggi armonici monostadio può anche raggiungere 1,000:1Tuttavia, i normali riduttori planetari hanno rapporti di uno stadio non superiori a 10:1.

Capacità di carico elevata

Quando il riduttore planetario ruota, il numero di ingranaggi mescolati è maggiore e le ruote morbide utilizzano materiali ad alta resistenza, quindi hanno un'elevata capacità di carico.La capacità di carico è anche correlata ai materiali utilizzati.Normalmente i materiali migliori, il costo più elevato, e anche una maggiore rigidità e coppia di uscita più grande.La capacità di carico è anche correlata con il design della struttura interna e questo è il motivo per cui gli stessi materiali ma lo stesso rapporto può avere ancora coppia diversa.

Alta precisione

Poiché il riduttore planetario è ruotato, il numero di ingranaggi di rete è maggiore e l'errore generato sarà compensato l'uno dall'altro, quindi è una trasmissione più precisa.Inoltre Kaifull utilizza macchine CNC di altissima precisione per la lavorazione degli ingranaggi, che consente anche un'elevata precisione.

Normalmente gli ingranaggi elicoidali hanno una precisione superiore rispetto agli ingranaggi a spinta, ma per gli ingranaggi a spinta, i riduttori planetari hanno anche una precisione di 3 arcmin per 1 stadio,che si basa su precisioni di macchine CNC per la lavorazione degli ingranaggi.

Alta efficienza di trasmissione

I denti morbidi della ruota del riduttore planetario, durante il processo di rotazione, si muove a una velocità costante, quindi il suo movimento è più stabile.la velocità di scorrimento di questo round è ancora molto bassaIn questo modo, il movimento equilibrato può ridurre efficacemente l'usura dei denti delle ruote e migliorare l'efficienza di guida.sebbene entrambi gli attrezzi abbiano partecipato al lavoro, non c'è stato alcun impatto, quindi il movimento di trasmissione del riduttore planetario è molto liscio.

Regole di denominazione

PLE060-L3 RATIO 64 TO 350 Spur Gear Planetary Gearbox per la CNC e l'automazione industriale 0

PLE060-L3 RATIO 64 TO 350 Spur Gear Planetary Gearbox per la CNC e l'automazione industriale 1

2Principali specifiche tecniche

Se avete bisogno di altre specifiche di prestazioni, si prega di contattarci in qualsiasi momento via sales@zionkaifull.com, o o whatsapp +8618682160096.

Motori abbinati	Servos 100W, 200W, 400W Passivi nema 23, telaio 57 mm, adattatore dell'albero disponibile
Rapporti di riduzione	64:1	80:1	100:1	125:1	140:1	175:1	200:1	250:1	280:1	350:1
Risposta negativa (arcmin)	< 15 arcmin
Velocità di ingresso nominale (rpm)	3000
Max. Velocità di ingresso (rpm)	6000
Torsione di uscita nominale (N.m.)	37.5	37.5	37.5	41	37.5	41	37.5	41	37.5	41
Max. Torsione di uscita (N.m)	75	75	75	82	75	82	75	82	75	82
Inerzia del rotore (Kgcm2)	0.092	0.092	0.092	0.092	0.091	0.091	0.091	0.091	0.091	0.091
Forza radicale massima (N.m)	170
Forza assiale massima (N.m)	120
Durata media di vita (ore)	>20000
Livello di rumore (dB)	65
Grado IP	Protezione IP65
Lubrificazione	Grassi a lungo termine
Efficienza	95%
Peso (kg)	1.8
Adaptatore dell'albero	Disponibile

Specificativi tecnici di altri modelli delle serie PLE060-PLE120

		Fabbricazione a base di legno	Fabbricazione	Fabbricazione	PLF120	PLF160
Modello	Unità	PLE060	PLE080	PLE090	PLE120	PLE160	Rapporto	Fase
Torsione di uscita nominale	N*m	16.5	60	60	148	310	3	1
		27	86	86	222	605	4
		27	94.5	94.5	235	420	5
		19.5	64	64	158	(270)	7(8)
		8.5	39.5	39.5	93	-	10
			96	96	250	680	12
			96	96	250	-	15	2
		30	96	96	250	680	16
		30	96	96	250	680	20
		33	105.5	105.5	264	460	25
		30	96	96	250	(680)	28(32)
		33	105.5	105.5	364	-	35
		30	96	96	250	460	40
		33	105.5	105.5	364	(310)	50(64)
		21.5	71.5	71.5	177	-	70
		37.5	120	120	310	900	64	3
		37.5	120	120	310	900	80
		37.5	120	120	310	900	100
		41.0	132.5	132.5	329	580	125
		37.5	120	120	310	(580)	140(160)
		41.0	132.5	132.5	329	-	175
		37.5	120	120	310	580	200
		41.0	132.5	132.5	329	(900)	250(256)
		37.5	120	120	310	(580)	280 ((320)
		41.0	132.5	132.5	329	(400)	350 ((512)
Torsione di arresto di emergenza	N*m	2 volte la coppia di uscita nominale
Velocità di ingresso normale	rmp	3000	3000	3000	2000	2000
Velocità massima di ingresso	rmp	6000	6000	6000	3500	3500
Forza radiale massima	N	170	1020	1020	2230	2200
Forza assiale massima	N	120	850	850	1550	2300
Efficienza	%	Single[97%]			Doppio[95%]
Durata media di vita	h	20000
Peso	kg	1.4	3.7	8.0	16	19		1
		1.6	4.2	8.9	18	25		2
		1.8	4.7	9.8	21	31		3

3Disegni meccanici (in mm) e cablaggi

Se avete bisogno di personalizzazione di disegni meccanici, si prega di contattarci in qualsiasi momento via sales@zionkaifull.com, o WhatsApp +8618682160096.
Inoltre, se avete bisogno dei disegni meccanici di un cambio specifico, si prega di contattarci anche.

PLE060-L3 RATIO 64 TO 350 Spur Gear Planetary Gearbox per la CNC e l'automazione industriale 2

Nota:Se avete difficoltà nella selezione del modello,La prego di contattarci everrà raccomandato il riduttore più appropriato.

Altri tipi di marciapiede per il vostro riferimento

PLE060-L3 RATIO 64 TO 350 Spur Gear Planetary Gearbox per la CNC e l'automazione industriale 3

4. Sistema di gestione della qualità di alto livello

PLE060-L3 RATIO 64 TO 350 Spur Gear Planetary Gearbox per la CNC e l'automazione industriale 4

5Garanzia e Servizi

Il periodo di garanzia varia da 18 mesi a 2 anni a seconda dei prodotti.
Assistenza tecnica 24 ore su 24, 7 giorni su 7, tramite e-mail, WhatsApp, TeamViewer, chiamata vocale o video, ecc.
Servizi di formazione tecnica a distanza o in loco, ecc.
Altri servizi secondo le esigenze del cliente.
