Marchio: | YARAK |
Numero di modello: | Y2SS3-P |
MOQ: | ≥50PCS |
Dettagli dell' imballaggio: | 50 pezzi per ogni scatola |
Condizioni di pagamento: | T/T basato sul conto aziendale |
Y2SS3-P Adaptive 4.5A 2 fase a circuito chiuso Step Servo Drive con codificatori per automazione industriale

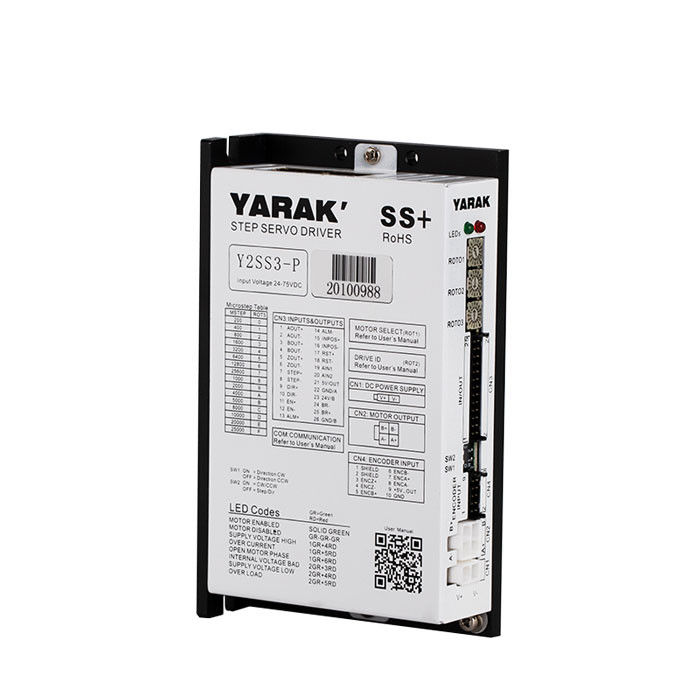

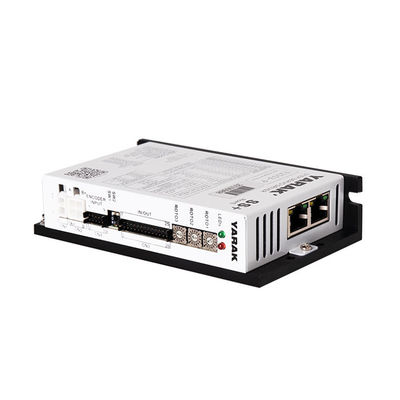

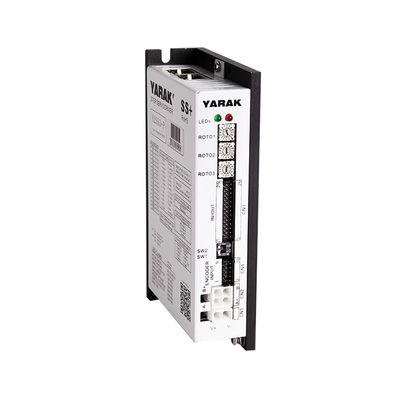

1. Visualizzazione dei prodotti
Caratteristiche,
◆ Servo driver a passo di ingresso in CC
◆ Motore e carico adattivi,regolare la corrente automaticamente0,5-8,0A
◆ Voltaggio di ingresso: 24 - 75 VDC
◆ Impulso + direzione / doppia modalità di controllo dell'impulso
◆ 16 stanze opzionali
◆ Segnale di controllo 5-24V compatibile
◆ Protezione elettrica multipla
Y2SS3-P adotta la tecnologia di controllo servo e sono ampiamente utilizzati in automazione di fabbrica, macchine da intaglio, produzione di prodotti elettronici, sortimento logistico, robot, varie attrezzature speciali di automazione,attrezzature mediche, macchine utensili CNC, attrezzature laser, macchine per la stampa, lavorazione dei materiali, sistemi di sicurezza, sistemi di navigazione, prove e misurazioni industriali, ecc.Esistono molti campi quali i sistemi di misurazione e di misurazione.
2. Interfacce esterne del driver stepper
3. Indicatore di stato LED Descrizione
Sulla base degli indicatori di stato del LED, è possibile individuare lo stato di lavoro del conducente o le cause anormali.
Visualizzazione | Colore | Spiegate. |
PrisioneeroPronto soccorso | Verde | La luce verde lampeggia quando il conducente è normale |
Errore | Rosso |
Quando il guidatore ha sbagliato, i semafori lampeggiante alternativamente |
Statuto |
Fallito |
Cause |
gren/alampeggiante |
Azionamentonormale |
-- |
sempre verde.su |
Non guidare.abilitato |
Port EN ha un livello elevatoinput |
rosso e 1verde |
La temperatura del disco è troppoalto |
Necessità di rafforzare lacalore |
rosso e 1verde |
Azionamento potenza input - Si ', si '. tensione |
Potenza fornitura tensione è più grande di quanto 75 V |
rosso e 1verde |
Guida oltre.corrente |
Errore di cablaggio del motorecontatto |
rosso e 1verde |
Avvolgimento del motore apertocircuito |
Il motore non è collegato.Bene, allora. |
rosso e 2verde |
Voltaggio interno dell'azionamentoerrore |
Il potere è troppobasso |
rosso e 2verde |
Azionamento potenza input sotto tensione |
Tensione di alimentazione è inferiore a 24V |
5 rosso e 2verde |
- Tranquillo.carico |
Superatocarico |
4. Segnalazioni di interruttore DIP
SW 1 | SW 2 | SW 3 | SW 4 |
Microstep |
PPR |
DellaF | - Sconnesso | - Sconnesso | 0 FF | 125 | 25000 |
Attivo | - Sconnesso | - Sconnesso | 0 FF | 100 | 20000 |
- Sconnesso | Attivo | - Sconnesso | 0 FF | 50 | 10000 |
Attivo | Attivo | - Sconnesso | 0 FF | 40 | 8000 |
- Sconnesso | - Sconnesso | Attivo | 0 FF | 25 | 5000 |
Attivo | - Sconnesso | Attivo | 0 FF | 20 | 4000 |
- Sconnesso | Attivo | Attivo | 0 FF | 10 | 2000 |
Attivo | Attivo | Attivo | 0 FF | 5 | 1000 |
- Sconnesso | - Sconnesso | - Sconnesso | 0 N | 128 | 25600 |
Attivo | - Sconnesso | - Sconnesso | 0 N | 64 | 12800 |
- Sconnesso | Attivo | - Sconnesso | 0 N | 32 | 6400 |
Attivo | Attivo | - Sconnesso | 0 N | 16 | 3200 |
- Sconnesso | - Sconnesso | Attivo | 0 N | 8 | 1600 |
Attivo | - Sconnesso | Attivo | 0 N | 4 | 800 |
- Sconnesso | Attivo | Attivo | 0 N | 2 | 400 |
Attivo | Attivo | Attivo | 0 N | 1 | 200 |
5. Selezione del modello di direzione e controllo del motore
Visualizzazione | Scambio | Funzione |
SW 5 |
Direzione di rotazione del motore |
ON: direzione CW OFF: direzione CCW |
SW 6 | Selezione di impulsi singoli e doppi |
ON:CW/CCW modalità di comando OFF:STEP/DIR modalità di controllo |
6Segnali di controllo.
Descrizioni dei segnali di ingresso come segue:
Visualizzazione | Nome del terminale | Funzione |
PASSO |
Segnale di impulso |
Ricevere segnale 5-24V/NPN/PNP |
DIR |
Segnale di direzione |
Ricevere segnale 5-24V/NPN/PNP |
Classificazione |
Abilita il segnale |
Ricevere segnale 5-24V/NPN/PNP; EN senza ingresso, abilitare il motore |
I segnali di uscita funzionano come segue:
Visualizzazione | Nome del terminale | Funzione |
ALM |
Errore di uscita |
Quando l'unità è sbagliata, il La porta di uscita è collegata al massimo di 3 0 V @ 1 0 0 m A |
INPOS |
Immissione in posizione |
Dopo che il motore è in posizione, la porta di uscita è collegata al massimo di 3 0 V @ 1 0 0 m A |
7- Connessioni.
Connessioni di ingresso:
Connessioni di uscita:
8. Dimensioni meccaniche
![]() |
