Marchio: | YARAK |
Numero di modello: | Y2SD1R5 Mini |
MOQ: | ≥50PCS |
Dettagli dell' imballaggio: | 50 pezzi per ogni scatola |
Condizioni di pagamento: | T/T basato sul conto aziendale |

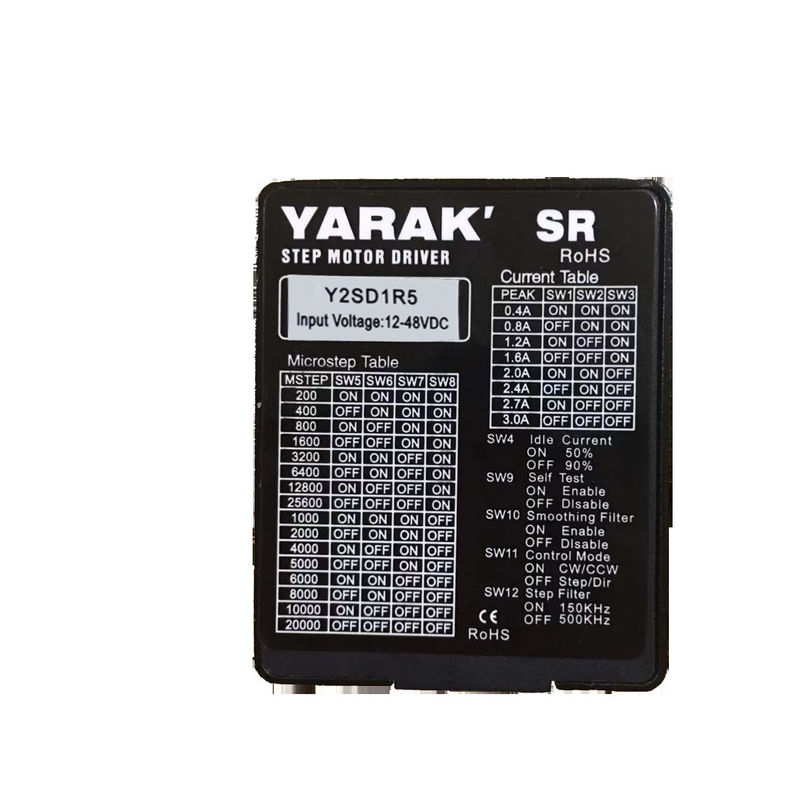

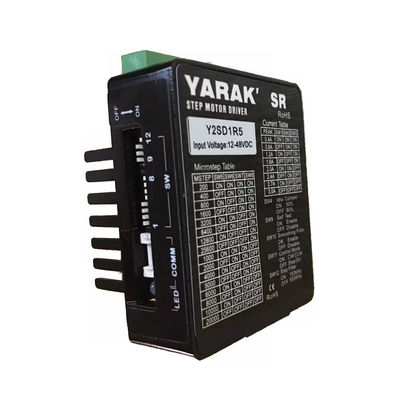

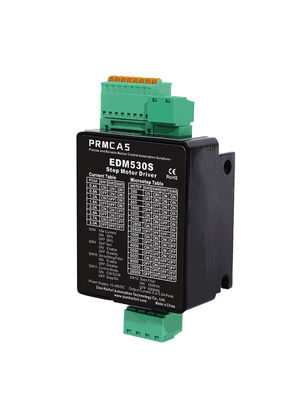

Y2SD1R5 3.0A 2 fase Open Loop Mini Stepper Drive con design compatto per Nema 8 a 23 motori stepper ibridi
1. Visualizzazione dei prodotti
Questo driver YSD1R5 mini stepper è specializzato per le sue eccezionali piccole dimensioni con una potenza massima di 3A,Questo lo rende una scelta ideale per applicazioni che non hanno molto spazio per l'installazione di driver stepper..
I driver stepper digitali adottano DSP per l'elaborazione e il controllo del segnale per una migliore prestazione e una personalizzazione flessibile orientata all'applicazione.e controllo preciso del moto attraverso un algoritmo di controllo ben progettatoLa differenza massima tra il driver passo analogico e quello digitale è che quello digitale può ridurre efficacemente le vibrazioni, il rumore e il riscaldamento del motore passo,specialmente in condizioni di bassa velocità e di basso micro step (sottodivisione)Generalmente i driver stepper digitali hanno prestazioni migliori di quelli analogici.
Inoltre, il riscaldamento di Y2SD1R5 è piuttosto piccolo, il che lo rende adatto anche per applicazioni sensibili al riscaldamento, come applicazioni mediche, applicazioni chimiche, ecc.
Alcuni vantaggi:
Alta precisione: l'azionamento del motore passo a passo è molto preciso, quindi è possibile ottenere un controllo del movimento di alta precisione.
Senza errori accumulati: a differenza del servomotore, il motore passo a passo non accumula errori e i passaggi di ogni rotazione o movimento sono fissi.
Risposta rapida: il driver del motore passo a passo ha un breve tempo di risposta, che può ottenere un controllo preciso del movimento in breve tempo.
Risparmio energetico: poiché il motorino passo a passo riceve l'impulso elettrico solo quando è necessario, ha un basso consumo energetico.
Semplice manutenzione: la struttura del motore passo a passo è semplice, quindi è relativamente facile da mantenere.
2Principali specifiche tecniche
Articolo | Descrizione |
Voltaggio di ingresso | 12 a 48VDC |
corrente di uscita | 0.4 a 3.0A (picco) |
Modalità di controllo |
Pulso e direzione, CW & CCW (Scelto dal saltatore a bordo) |
Segnale di controllo | 5VDC e 24VDC Compatibile |
Micro Step Distanza |
16 tipi, 1-128 Micro Step Settings, Da 200 a 25600 Pules/round |
Corrente di stagnazione | 50% o 90% per impostazione dei jumper |
Funzioni speciali |
Autotuning, auto-test, interpolazione micro-step, Selezione dell'inerzia di carico |
Segnale di ingresso Filtrazione |
Filtraggio digitale a 150 kHz per scenari a basso micro passo Filtraggio digitale a 2 MHz per scenari ad alto micro passo |
Protezione |
Metallo, elevate prestazioni EMC, Protezione elettrica a più livelli |
Motori di abbinamento | Adattivo ai motori passo a passo da Nema11 a Nema23 |
3. Interfacce esterne del driver stepper
4. Indicatore di stato LED Descrizione
Sulla base degli indicatori di stato del LED, è possibile individuare lo stato di lavoro del conducente o le cause anormali.
5Impostazioni di uscita
Impostazioni Switch | Corrente di picco /A | ||
SW1 | SW2 | SW3 | |
Spegni | Spegni | Spegni | 3.0 |
- Su | Spegni | Spegni | 2.7 |
Spegni | - Su | Spegni | 2.4 |
- Su | - Su | Spegni | 2.0 |
Spegni | Spegni | - Su | 1.6 |
- Su | Spegni | - Su | 1.2 |
Spegni | - Su | - Su | 0.8 |
- Su | - Su | - Su | 0.4 |
La corrente idle può essere impostata al 50% del nromal quando SW4 è accesa e al 90% quando è spenta.
6. Segnalazioni di interruttore DIP
SW5 | SW6 | SW7 | SW8 |
Microstep |
PPR |
DellaF | - Sconnesso | - Sconnesso | 0 FF | 125 | 25000 |
Attivo | - Sconnesso | - Sconnesso | 0 FF | 100 | 20000 |
- Sconnesso | Attivo | - Sconnesso | 0 FF | 50 | 10000 |
Attivo | Attivo | - Sconnesso | 0 FF | 40 | 8000 |
- Sconnesso | - Sconnesso | Attivo | 0 FF | 25 | 5000 |
Attivo | - Sconnesso | Attivo | 0 FF | 20 | 4000 |
- Sconnesso | Attivo | Attivo | 0 FF | 10 | 2000 |
Attivo | Attivo | Attivo | 0 FF | 5 | 1000 |
- Sconnesso | - Sconnesso | - Sconnesso | 0 N | 128 | 25600 |
Attivo | - Sconnesso | - Sconnesso | 0 N | 64 | 12800 |
- Sconnesso | Attivo | - Sconnesso | 0 N | 32 | 6400 |
Attivo | Attivo | - Sconnesso | 0 N | 16 | 3200 |
- Sconnesso | - Sconnesso | Attivo | 0 N | 8 | 1600 |
Attivo | - Sconnesso | Attivo | 0 N | 4 | 800 |
- Sconnesso | Attivo | Attivo | 0 N | 2 | 400 |
Attivo | Attivo | Attivo | 0 N | 1 | 200 |
7. Altre impostazioni DIP
DIP no. | Funzione | Descrizione |
SW9 |
Esaminare se stessi |
Accesi: il motore ruoterà a 1 rpm/s per 1 giro nel senso orario e 1 giro indietro. |
SW10 | Interpolazione in micro passaggio |
Accesi: Interpolazione micro step abilitata, suggerisco di utilizzare quando il micro step è inferiore a 8. |
SW11 | Selezione della modalità di impulso |
Su: CW e CCW Disattivato: Pulso e direzione |
SW12 |
Segnale di ingresso Filtraggio digitale |
Attivo: 150 kHz, adatto per impostazioni micro step basse Off: 2MHz, adatto per impostazioni micro step alte |
8Segnali di controllo.
Descrizioni dei segnali di ingresso come segue:
Visualizzazione | Nome del terminale | Funzione |
PASSO |
Segnale di impulso |
Ricevere segnale 5-24V/NPN/PNP |
DIR |
Segnale di direzione |
Ricevere segnale 5-24V/NPN/PNP |
Classificazione |
Abilita il segnale |
Ricevere segnale 5-24V/NPN/PNP; EN senza ingresso, abilitare il motore |
9- Connessioni.
Connessioni di ingresso:
10. Dimensioni meccaniche
![]() |
