Azionamento del motore passo a passo
>

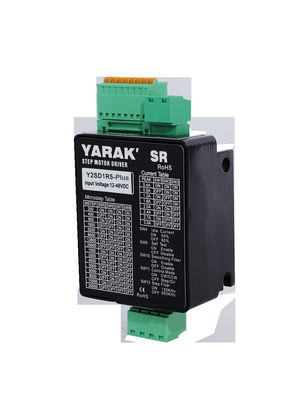

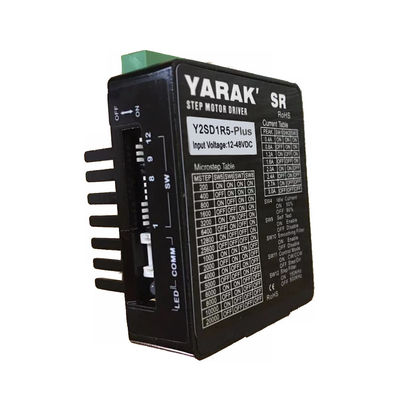

Open Loop Mini Stepper Motor Drive 3.0A 2 fase con uscita di allarme

Open Loop Mini Stepper Motor Drive 3.0A 2 fase con uscita di allarme

Marchio: YARAK
Numero di modello: Y2SD1R5-Plus Mini
MOQ: ≥50PCS
Dettagli dell' imballaggio: 50 pezzi per ogni scatola
Condizioni di pagamento: T/T basato sul conto aziendale
Informazioni dettagliate
Luogo di origine:
CINESE
Certificazione:
CE, ROHS
Tipo:
Ciclo aperto con uscita di allarme
Fase:
Fase 2
Voltaggio di ingresso:
12 a 48Vdc
Modalità di controllo:
Plus+Direction, CW e CCW
Segnale di controllo:
5 VDC e 24 VDC Compatibile
Corrente di uscita ((A):
0.4 a 3.0
Funzioni speciali:
Autotuning, auto-test, selezione della inerzia del carico, filtraggio del segnale di ingresso, prote
Motori di abbinamento:
Nema da 8 a 34
I punti salienti:
Progettazione compatta, compatibilità con applicazioni di ampio respiro, prestazioni e affidabilità
Personalizzazione:
Disponibile con MOQ
Capacità di alimentazione:
10000 pezzi al mese
Evidenziare:

Azionamento motore passo a passo 3.0A

,

Azionamento motore passo a passo a ciclo aperto

Descrizione del prodotto

Y2SD1R5 PLUS 3.0A 2 fase Open Loop Mini Stepper Drive con uscita di allarme per motori stepper ibridi Nema da 8 a 23



1. Visualizzazione dei prodotti

Questo driver YSD1R5 Plus mini stepper è supportato da Alarm Signal Output basato su Y2SD1R5, che consente ai controller di ricevere informazioni sullo stato del driver e del motore in tempo reale online.

Allo stesso modo di Y2SD1R5, Y2SD1R5 PLUS è anche speciale per le sue piccole dimensioni e il suo basso riscaldamento, che sono particolarmente adatti alle applicazioni con spazio limitato e bassi requisiti di riscaldamento, come le apparecchiature mediche,apparecchi aerospaziali, apparecchiature di laboratorio, apparecchiature elettroniche, impianti di analisi chimica, ecc.



Un driver di motore passo è un driver di controllo del movimento che riceve singoli di controllo e emette la corretta corrente di guida per un motore passo e controlla il suo movimento.Il motore passo e il driver costituiscono un sistema di controllo del movimento passo, e le prestazioni dipendono non solo dal motore passo, ma anche dal driver passo.



Il segnale di controllo del motore passo comprende principalmente il tipo di impulso più direzione, il tipo CW CCW, il tipo di controllo della velocità del segnale IO esterno, il tipo di controllo del bus di campo, come EtherCAT, CanOpen, Profit net,ecc.

Sulla base di motori passo con o senza codificatori, i driver passo possono essere divisi in motori passo a circuito aperto e motori passo a circuito chiuso.il sistema di graduazione a circuito chiuso ha prestazioni migliori, come un grande miglioramento della perdita di passo, del riscaldamento, della coppia di uscita ecc. Tuttavia, con lo sviluppo della tecnologia,gli stepper a circuito aperto hanno anche prestazioni soddisfacenti e sufficienti in molte applicazioni.



Sulla base dei principi di controllo, i driver passo sono divisi in driver passo analogici e driver passo digitali.

Anche se l'azionamento del motore analogo a passo può in linea di principio soddisfare le esigenze di alcune applicazioni ed è ampiamente utilizzato nelle attrezzature automatizzate in vari settori industriali.la gente ha anche scoperto che i driver analogici hanno alcuni problemi difficili da risolvereAd esempio, quando si lavora a bassa velocità, si verifica una risonanza, soprattutto quando integrata con la struttura meccanica, la risonanza e il rumore saranno più gravi.il driver analogo passo a passo non può funzionare bene ad alta velocità, come ad esempio non più di 700-800 giri al minuto, in modo che non possa essere utilizzato in molte applicazioni di automazione industriale.Le prestazioni del driver analogo stepper non sono molto buone, come la perdita di passo è comune quando un driver passo analogo installato vicino a VFD o altri dispositivi che richiedono una grande corrente.



I driver stepper digitali adottano DSP per l'elaborazione e il controllo del segnale per una migliore prestazione e una personalizzazione flessibile orientata all'applicazione.e controllo preciso del moto attraverso un algoritmo di controllo ben progettatoLa differenza massima tra il driver passo analogico e quello digitale è che quello digitale può ridurre efficacemente le vibrazioni, il rumore e il riscaldamento del motore passo,specialmente in condizioni di bassa velocità e di basso micro step (sottodivisione)Generalmente i driver stepper digitali hanno prestazioni migliori di quelli analogici.



2Principali specifiche tecniche

Articolo Descrizione
Voltaggio di ingresso 12 a 48VDC
corrente di uscita 0.4 a 3.0A (picco)
Modalità di controllo

Pulso e direzione,

CW e CCW

Segnale di controllo 5VDC e 24VDC Compatibile

Micro Step

Distanza

16 tipi, 1-128 Micro Step Settings,

Da 200 a 25600 Pules/round

Corrente di stagnazione 50% o 90% per impostazione dei jumper
Funzioni speciali

Autotuning, auto-test, interpolazione micro-step,

Selezione dell'inerzia di carico

Segnale di ingresso

Filtrazione

Filtraggio digitale a 150 kHz per scenari a basso micro passo

Filtraggio digitale a 2 MHz per scenari ad alto micro passo

Protezione

Metallo, elevate prestazioni EMC,

Protezione elettrica a più livelli

Motori di abbinamento Adattivo ai motori passo a passo da Nema11 a Nema23





3. Interfacce esterne del driver stepper

Open Loop Mini Stepper Motor Drive 3.0A 2 fase con uscita di allarme 0



4. Indicatore di stato LED Descrizione

Sulla base degli indicatori di stato del LED, è possibile individuare lo stato di lavoro del conducente o le cause anormali.

Open Loop Mini Stepper Motor Drive 3.0A 2 fase con uscita di allarme 1

5Impostazioni di uscita

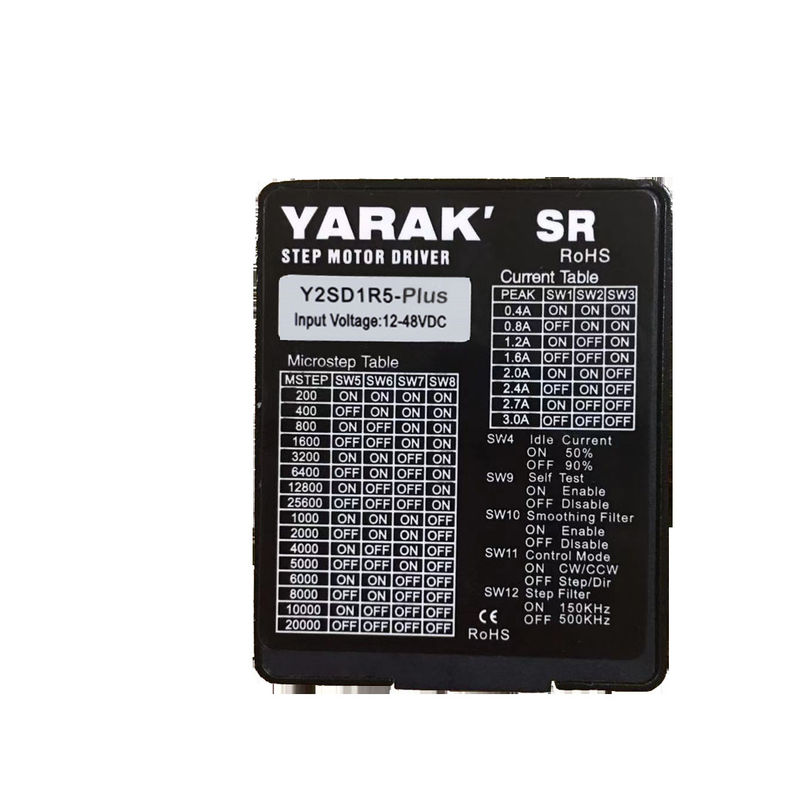

Impostazioni Switch Corrente di picco /A
SW1 SW2 SW3
Spegni Spegni Spegni 3.0
- Su Spegni Spegni 2.7
Spegni - Su Spegni 2.4
- Su - Su Spegni 2.0
Spegni Spegni - Su 1.6
- Su Spegni - Su 1.2
Spegni - Su - Su 0.8
- Su - Su - Su 0.4



La corrente idle può essere impostata al 50% del nromal quando SW4 è accesa e al 90% quando è spenta.



6. Segnalazioni di interruttore DIP

SW5 SW6 SW7 SW8



Microstep



PPR

DellaF - Sconnesso - Sconnesso 0 FF 125 25000
Attivo - Sconnesso - Sconnesso 0 FF 100 20000
- Sconnesso Attivo - Sconnesso 0 FF 50 10000
Attivo Attivo - Sconnesso 0 FF 40 8000
- Sconnesso - Sconnesso Attivo 0 FF 25 5000
Attivo - Sconnesso Attivo 0 FF 20 4000
- Sconnesso Attivo Attivo 0 FF 10 2000
Attivo Attivo Attivo 0 FF 5 1000
- Sconnesso - Sconnesso - Sconnesso 0 N 128 25600
Attivo - Sconnesso - Sconnesso 0 N 64 12800
- Sconnesso Attivo - Sconnesso 0 N 32 6400
Attivo Attivo - Sconnesso 0 N 16 3200
- Sconnesso - Sconnesso Attivo 0 N 8 1600
Attivo - Sconnesso Attivo 0 N 4 800
- Sconnesso Attivo Attivo 0 N 2 400
Attivo Attivo Attivo 0 N 1 200



7. Altre impostazioni DIP

DIP no. Funzione Descrizione
SW9

Esaminare se stessi

Accesi: il motore ruoterà a 1 rpm/s per 1 giro nel senso orario e 1 giro indietro.

SW10 Interpolazione in micro passaggio

Accesi: Interpolazione micro step abilitata, suggerisco di

utilizzare quando il micro step è inferiore a 8.

SW11 Selezione della modalità di impulso

Su: CW e CCW

Disattivato: Pulso e direzione
SW12

Segnale di ingresso

Filtraggio digitale

Attivo: 150 kHz, adatto per impostazioni micro step basse Off: 2MHz, adatto per impostazioni micro step alte



8Segnali di controllo.

Descrizioni dei segnali di ingresso come segue:

Visualizzazione Nome del terminale Funzione
PASSO

Segnale di impulso

Ricevere segnale 5-24V/NPN/PNP

DIR

Segnale di direzione

Ricevere segnale 5-24V/NPN/PNP

Classificazione

Abilita il segnale

Ricevere segnale 5-24V/NPN/PNP; EN senza ingresso, abilitare il motore



9- Connessioni.

Le connessioni dei segnali di controllo d'ingresso sono riportate di seguito.

Open Loop Mini Stepper Motor Drive 3.0A 2 fase con uscita di allarme 2

Segnali di allarme di uscita connessioni come sotto,

Open Loop Mini Stepper Motor Drive 3.0A 2 fase con uscita di allarme 3



10. Dimensioni meccaniche

                     Open Loop Mini Stepper Motor Drive 3.0A 2 fase con uscita di allarme 4
