Y2SA2 4.0A Azionamento passo-passo ad alta tensione 2fase con uscita di allarme 80-265AC per motori passo-passo ibridi Nema23-47

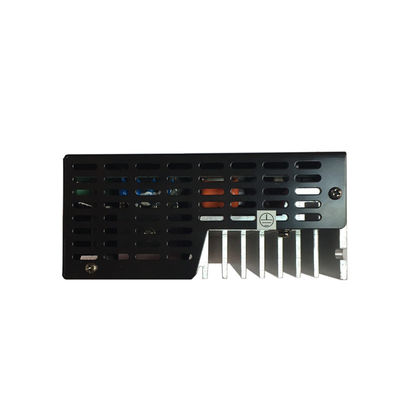

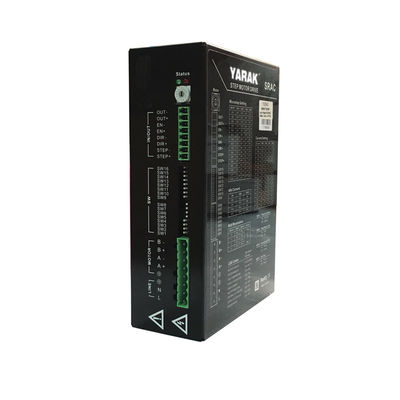

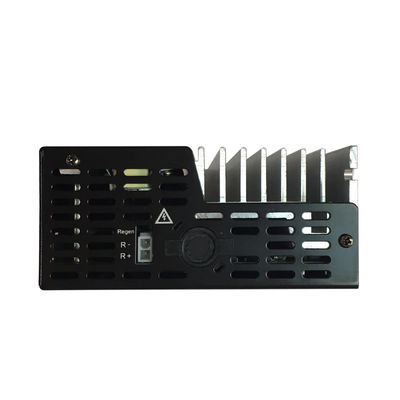

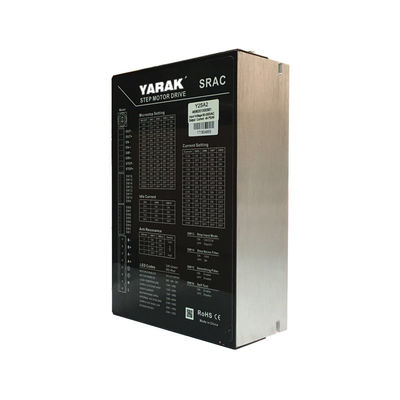

1. Visualizzazione dei prodotti

Questo Y2SA2 ha una gamma di tensione di ingresso da 80VAC a 265VAC con un'elevata affidabilità e un'ottima prestazione di coppia di velocità.

I motori a passo sono ampiamente utilizzati nell'automazione di fabbriche, macchine da intaglio, produzione di prodotti elettronici, sortimento logistico, robot, varie attrezzature speciali di automazione, attrezzature mediche,Macchine utensili CNC, apparecchiature laser, macchine per la stampa, lavorazione dei materiali, sistema di sicurezza, sistema di navigazione, test e misurazione industriali ecc. Ci sono molti campi come i sistemi di misurazione e misurazione.

Principi di selezione del driver passo:

Per scegliere un driver passo-passo adeguato si devono considerare quattro fattori: tipo di motore, tensione del motore, corrente di fase del motore, micro-passo-passo o suddivisione, frequenza massima di ingresso e dimensioni meccaniche.

I motori passo-passo a ciclo aperto e a ciclo chiuso hanno bisogno di driver diversi. Allo stesso tempo, il motore passo-passo a 2 fasi, 3 fasi e 5 fasi ha bisogno di scegliere anche driver passo-passo diversi. In base al carico,calcolare la coppia necessaria per il motore passo.

Quando si seleziona l'azionamento passo, è necessario assicurarsi che la corrente di uscita dell'azionamento sia una gamma più ampia.La corrente di uscita dell'unità non deve essere inferiore a 1.4 volte la corrente nominale del motore.

Scegliere diverse micro-stepping o suddivisioni per testare la levigatezza del motore.

Poiché la frequenza del segnale di impulso d'ingresso determina la velocità del motore, quando è necessaria la velocità elevata,è necessario confermare specificamente se l'unità può ricevere una frequenza di segnale di controllo sufficientemente elevata.Ciò dipende principalmente dalle prestazioni del dispositivo di accoppiamento fotovoltaico e dal fatto che le prestazioni del circuito di filtraggio periferico siano in grado di filtrare chiaramente il segnale di interferenza ad alta frequenza.

Infine, è necessario considerare se le dimensioni dell'azionamento passo a passo corrispondono alle dimensioni dello spazio di posizionamento dell'installazione.

2Principali specifiche tecniche

3. Interfacce esterne del driver stepper

4. Indicatore di stato LED Descrizione

Sulla base degli indicatori di stato del LED, è possibile individuare lo stato di lavoro del conducente o le cause anormali.

5Impostazioni di uscita

impostazioni di corrente Idel,

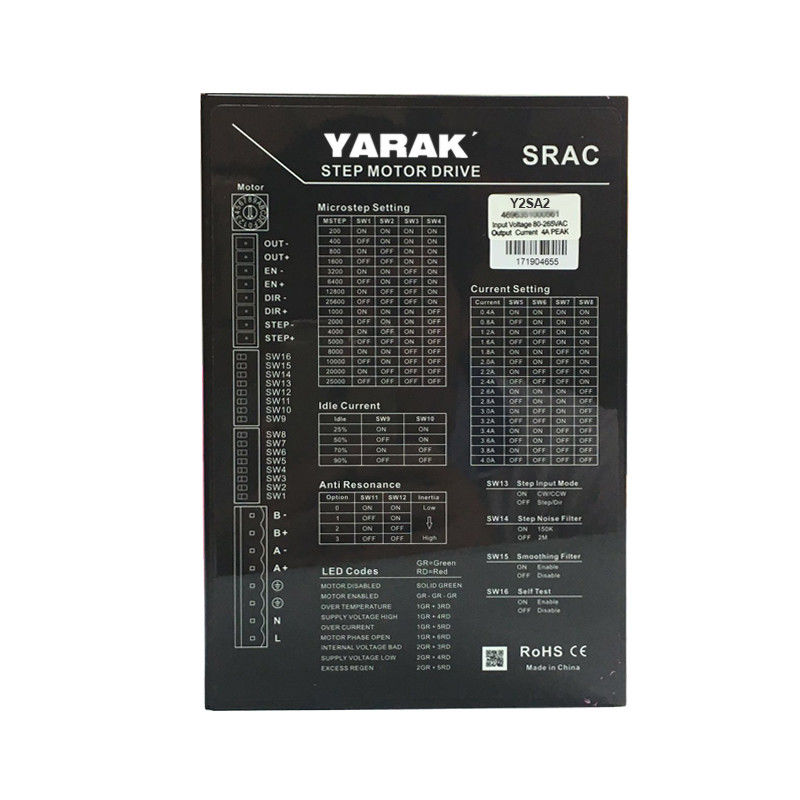

6. Segnalazioni di interruttore DIP

7. Altre impostazioni DIP

8Segnali di controllo.

Descrizioni dei segnali di ingresso come segue:

9- Connessioni.

Connessioni di ingresso:

Connessioni di ingresso:

10. Dimensioni meccaniche
