Y2SA3 8.0A Motorista passo-passo ad alta tensione 2 fasi con uscita di allarme 70-150VAC

Marchio:	YARAK
Numero di modello:	Y2SA3
MOQ:	≥50PCS
Dettagli dell' imballaggio:	10pcs per ogni cartone
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS

Tipo:

Ciclo aperto con ingresso AC ad alta tensione e uscita di allarme

Fase:

Fase 2

Voltaggio di ingresso:

70 a 150VAC

corrente di uscita:

0.4 a 8.0A

Modalità di controllo:

Plus+Direction, CW e CCW

Uscita dell'allarme:

- Sì, sì.

Segnale di controllo:

5 VDC e 24 VDC Compatibile

Funzioni speciali:

Autotuning, auto-test, uscita dell'allarme, Micro Step Interpolaon Load Inertia Optimizatin

Corrente di Idel:

25%, 50%, 70% o 90% mediante impostazione dell'interruttore DIP

Motori di abbinamento:

Nema da 8 a 34

I punti salienti:

Progettazione compatta, compatibilità con applicazioni di ampio respiro, prestazioni e affidabilità

Personalizzazione:

Disponibile con MOQ

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

Guida del motore a passo ad alta tensione

Motorino passo-passo fase 2

Descrizione del prodotto

Y2SA3 8.0A Azionamento passo-passo ad alta tensione 2fase con uscita di allarme 70-150VAC per motori passo-passo ibridi Nema23-47

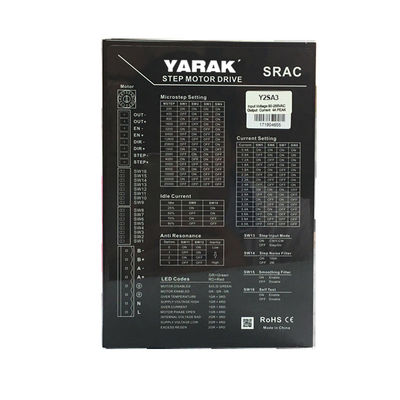

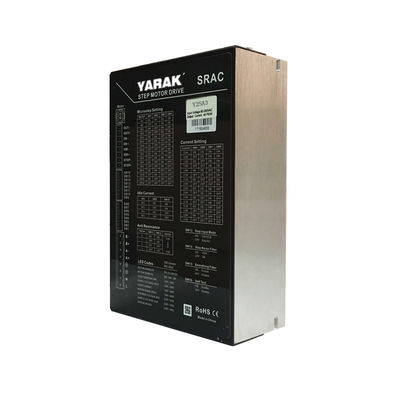

1. Visualizzazione dei prodotti

Y2SA3 ha anche un intervallo di tensione di ingresso da 70VAC a 150VAC e corrente di uscita da 0,4 a 8,0A.

Y2SA3 è ampiamente utilizzato in applicazioni ad alta corrente con alimentatori CA, ha anche un'alta affidabilità e prestazioni di coppia a grande velocità.

Alcuni vantaggi:

Alta precisione: l'azionamento del motore passo a passo è molto preciso, quindi è possibile ottenere un controllo del movimento di alta precisione.

Senza errori accumulati: a differenza del servomotore, il motore passo a passo non accumula errori e i passaggi di ogni rotazione o movimento sono fissi.

Risposta rapida: il driver del motore passo a passo ha un breve tempo di risposta, che può ottenere un controllo preciso del movimento in breve tempo.

Risparmio energetico: poiché il motorino passo a passo riceve l'impulso elettrico solo quando è necessario, ha un basso consumo energetico.

Semplice manutenzione: la struttura del motore passo a passo è semplice, quindi è relativamente facile da mantenere.

Torque più elevata: il driver passo-passo ad alta tensione AC consente al motore passo-passo di aumentare la coppia di uscita.

I motori a passo sono ampiamente utilizzati nell'automazione di fabbriche, macchine da intaglio, produzione di prodotti elettronici, sortimento logistico, robot, varie attrezzature speciali di automazione, attrezzature mediche,Macchine utensili CNC, apparecchiature laser, macchine per la stampa, lavorazione dei materiali, sistema di sicurezza, sistema di navigazione, test e misurazione industriali ecc. Ci sono molti campi come i sistemi di misurazione e misurazione.

2Principali specifiche tecniche

Articolo	Descrizione
Voltaggio di ingresso	70 a 150VAC
corrente di uscita	0.4 a 8.0A (picco)
Modalità di controllo	Pulso e direzione, CW e CCW
Segnale di controllo	5VDC e 24VDC Compatibile
Micro Step Distanza	16 tipi, 1-128 impostazioni micro step, Da 200 a 25600 Pules/round
Corrente di stagnazione	25%, 50%, 70% o 90% mediante impostazione dell'interruttore DIP
Funzioni speciali	Autotuning, auto-test, uscita dell'allarme, micro step interpolati Ottimizzazione dell'inerzia di carico
Segnale di ingresso Filtrazione	Filtraggio digitale a 150 kHz per scenari a basso micro passo Filtraggio digitale a 2 MHz per scenari ad alto micro passo
Protezione	Metallo, elevate prestazioni EMC, Protezione elettrica a più livelli
Motori di abbinamento	Adattivo ai motori passo a passo da Nema23 a Nema47
Fornitori di energia	Non sono necessari alimentatori AC/DC o trasformatori

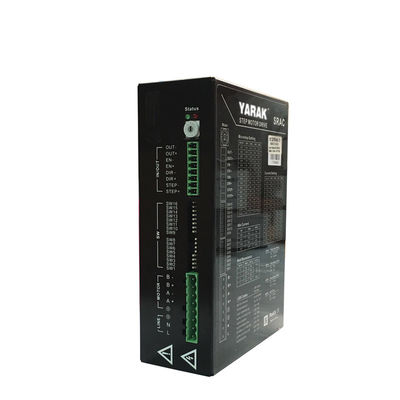

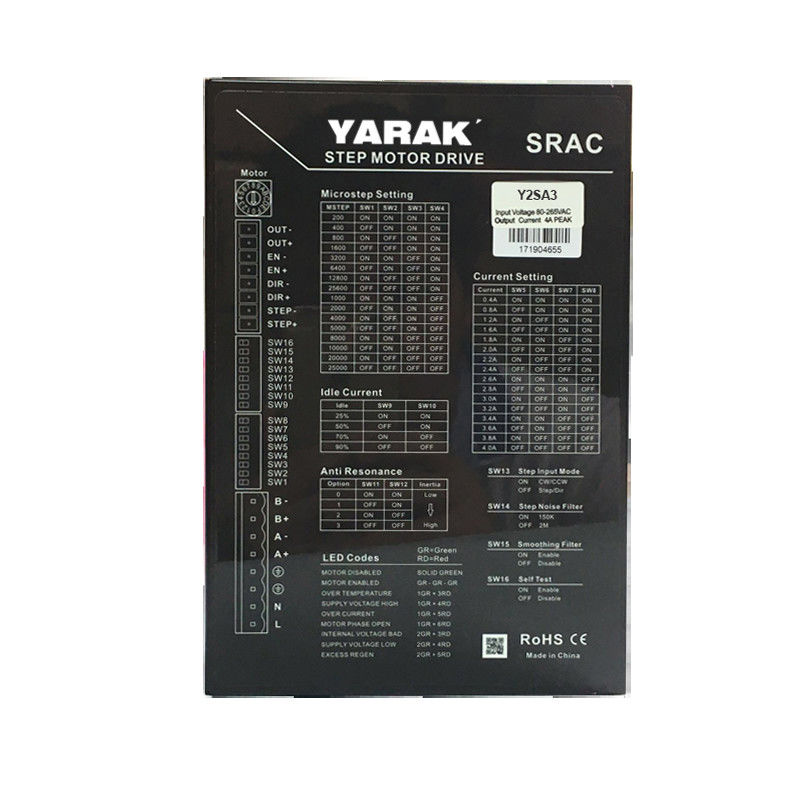

3. Interfacce esterne del driver stepper

Y2SA3 8.0A Motorista passo-passo ad alta tensione 2 fasi con uscita di allarme 70-150VAC 0

4. Indicatore di stato LED Descrizione

Sulla base degli indicatori di stato del LED, è possibile individuare lo stato di lavoro del conducente o le cause anormali.

Y2SA3 8.0A Motorista passo-passo ad alta tensione 2 fasi con uscita di allarme 70-150VAC 1

5Impostazioni di uscita

Impostazioni Switch				Y2SA2
SW5	SW6	SW7	SW8	Corrente di picco/A
Spegni	Spegni	Spegni	Spegni	8.0
- Su	Spegni	Spegni	Spegni	7.3
Spegni	- Su	Spegni	Spegni	6.6
- Su	- Su	Spegni	Spegni	5.9
Spegni	Spegni	- Su	Spegni	5.2
- Su	Spegni	- Su	Spegni	4.5
Spegni	- Su	- Su	Spegni	4.0
- Su	- Su	- Su	Spegni	3.5
Spegni	Spegni	Spegni	- Su	3.0
- Su	Spegni	Spegni	- Su	2.5
Spegni	- Su	Spegni	- Su	2.0
- Su	- Su	Spegni	- Su	1.8
Spegni	Spegni	- Su	- Su	1.2
- Su	Spegni	- Su	- Su	0.9
Spegni	- Su	- Su	- Su	0.6
- Su	- Su	- Su	- Su	0.4

impostazioni di corrente Idel,

DIP	Impostazione 1		Impostazione 2		Impostazione 3		Impostazione 3
SW9	- Su	25%	Spegni	50%	- Su	70%	Spegni	90%
SW10	- Su		- Su		Spegni		Spegni

6. Segnalazioni di interruttore DIP

Impostazioni Switch				Y2SA2
SW1	SW2	SW3	SW4	Micro Step	Impulso/Ronda
Spegni	Spegni	Spegni	Spegni	125	25000
- Su	Spegni	Spegni	Spegni	100	20000
Spegni	- Su	Spegni	Spegni	50	10000
- Su	- Su	Spegni	Spegni	40	8000
Spegni	Spegni	- Su	Spegni	25	5000
- Su	Spegni	- Su	Spegni	20	4000
Spegni	- Su	- Su	Spegni	10	2000
- Su	- Su	- Su	Spegni	5	1000
Spegni	Spegni	Spegni	- Su	128	25600
- Su	Spegni	Spegni	- Su	64	12800
Spegni	- Su	Spegni	- Su	32	6400
- Su	- Su	Spegni	- Su	16	3200
Spegni	Spegni	- Su	- Su	8	1600
- Su	Spegni	- Su	- Su	4	800
Spegni	- Su	- Su	- Su	2	400
- Su	- Su	- Su	- Su	1	200

7. Altre impostazioni DIP

DIP no.	Funzione	Descrizione
SW13	Selezione della modalità di impulso	Su: CW e CCW Disattivato: Pulso e direzione
SW14	Segnale di ingresso Filtraggio digitale	Attivo: 150 kHz, adatto per impostazioni micro step basse Off: 2MHz, adatto per impostazioni micro step alte
SW15	Interpolazione in micro passaggio	Attivo: Interpolazione micro step abilitata, suggerisce di utilizzare quando il micro step è inferiore a 8. Disattivato: funzione disattivata.
SW16	Esaminare se stessi	Accesi: il motore ruoterà a 1 rpm/s per 1 giro nel senso orario e 1 giro indietro. Disattivato: funzione disattivata.

8Segnali di controllo.

Descrizioni dei segnali di ingresso come segue:

Visualizzazione	Nome del terminale	Funzione
PASSO	Segnale di impulso	Ricevere segnale 5-24V/NPN/PNP
DIR	Segnale di direzione	Ricevere segnale 5-24V/NPN/PNP
Classificazione	Abilita il segnale	Ricevere segnale 5-24V/NPN/PNP; EN senza ingresso, abilitare il motore

9- Connessioni.

Connessioni di ingresso:

Y2SA3 8.0A Motorista passo-passo ad alta tensione 2 fasi con uscita di allarme 70-150VAC 2

Connessioni di ingresso:

10. Dimensioni meccaniche

Y2SA3 8.0A Motorista passo-passo ad alta tensione 2 fasi con uscita di allarme 70-150VAC 4
