Marchio: | YARAK |
Numero di modello: | Y3SA3 |
MOQ: | ≥50PCS |
Dettagli dell' imballaggio: | 10pcs per ogni cartone |
Condizioni di pagamento: | T/T basato sul conto aziendale |
Y3SA3 8.0A Azionamento passo-passo ad alta tensione a 3 fasi con uscita di allarme 80-265VAC per motori passo-passo ibridi Nema23-47

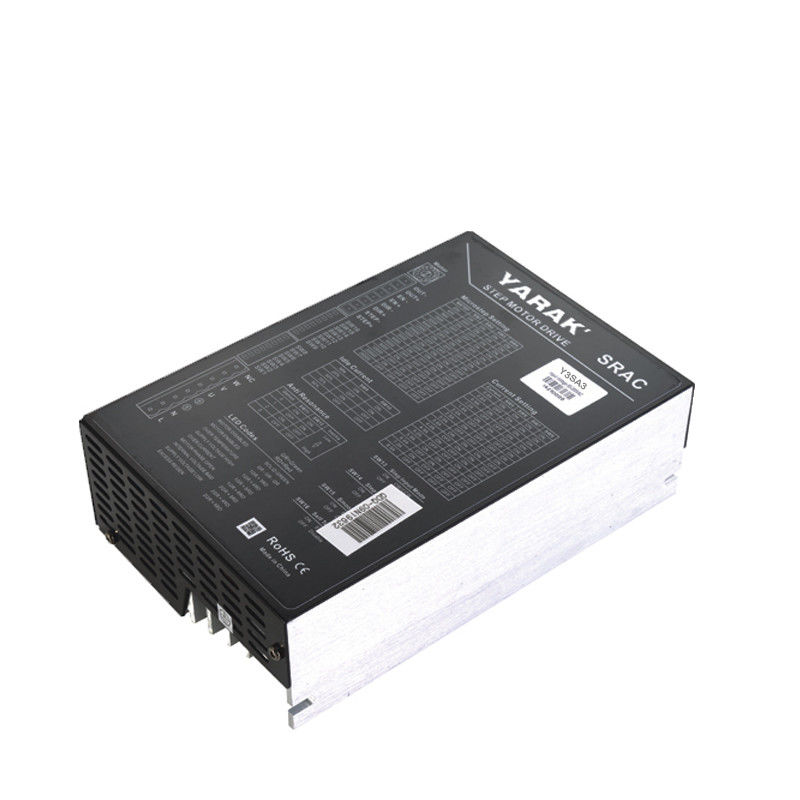

1. Visualizzazione dei prodotti
Y3SA3 è un motore passo a passo a 3 fasi, con un intervallo di tensione di ingresso da 80VAC a 265VAC (più alta è la tensione CA, maggiore sarà la coppia di uscita) e corrente di uscita da 0,4 a 8,0A.
I passo-passo a 3 fasi hanno una precisione più elevata rispetto ai passo-passo a 2 fasi, che possono essere utilizzati in applicazioni CNC, come il taglio laser o delle macchine utensili, l'incisione, la marcatura della fresatura, ecc.
Y3SA3 ha una ampia compatibilità motore, quindi può essere abbinato con motori passo a passo da Nema 23 a Nema 47, pur funzionando abbastanza bene!
Un driver di motore passo è un driver di controllo del movimento che riceve singoli di controllo e emette la corretta corrente di guida per un motore passo e controlla il suo movimento.Il motore passo e il driver costituiscono un sistema di controllo del movimento passo, e le prestazioni dipendono non solo dal motore passo, ma anche dal driver passo.
Il segnale di controllo del motore passo comprende principalmente il tipo di impulso più direzione, il tipo CW CCW, il tipo di controllo della velocità del segnale IO esterno, il tipo di controllo del bus di campo, come EtherCAT, CanOpen, Profit net,ecc.
Sulla base di motori passo con o senza codificatori, i driver passo possono essere suddivisi in motori passo a circuito aperto e motori passo a circuito chiuso.il sistema di graduazione a circuito chiuso ha prestazioni migliori, come un grande miglioramento della perdita di passo, del riscaldamento, della coppia di uscita ecc. Tuttavia, con lo sviluppo della tecnologia,gli stepper a circuito aperto hanno anche prestazioni soddisfacenti e sufficienti in molte applicazioni.
I motori a passo sono ampiamente utilizzati nell'automazione di fabbriche, macchine da intaglio, produzione di prodotti elettronici, selezione logistica, robot, varie attrezzature speciali di automazione, attrezzature mediche,Macchine utensili CNC, apparecchiature laser, macchine per la stampa, lavorazione dei materiali, sistema di sicurezza, sistema di navigazione, test e misurazione industriali ecc. Ci sono molti campi come i sistemi di misurazione e misurazione.
2Principali specifiche tecniche
Articolo | Descrizione |
Voltaggio di ingresso | da 80 a 265VAC |
corrente di uscita | 0.4 a 8.0A (picco) |
Modalità di controllo |
Pulso e direzione, CW e CCW |
Segnale di controllo | 5VDC e 24VDC Compatibile |
Micro Step Distanza |
16 tipi, 1-128 impostazioni micro step, Da 200 a 25600 Pules/round |
Corrente di stagnazione | 25%, 50%, 70% o 90% mediante impostazione dell'interruttore DIP |
Funzioni speciali |
Autotuning, auto-test, uscita dell'allarme, micro step interpolati Ottimizzazione dell'inerzia di carico |
Segnale di ingresso Filtrazione |
Filtraggio digitale a 150 kHz per scenari a basso micro passo Filtraggio digitale a 2 MHz per scenari ad alto micro passo |
Protezione |
Metallo, elevate prestazioni EMC, Protezione elettrica a più livelli |
Motori di abbinamento | Adattivo ai motori passo a passo da Nema23 a Nema47 |
Fornitori di energia | Non sono necessari alimentatori AC/DC o trasformatori |

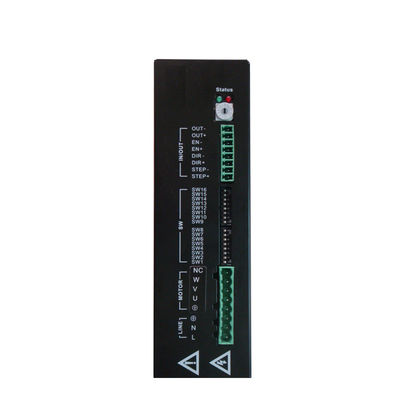

3. Interfacce esterne del driver stepper
4. Indicatore di stato LED Descrizione
Sulla base degli indicatori di stato del LED, è possibile individuare lo stato di lavoro del conducente o le cause anormali.
5Impostazioni di uscita
Impostazioni Switch | Y2SA2 | |||
SW5 | SW6 | SW7 | SW8 | Corrente di picco/A |
Spegni | Spegni | Spegni | Spegni | 8.0 |
- Su | Spegni | Spegni | Spegni | 7.3 |
Spegni | - Su | Spegni | Spegni | 6.6 |
- Su | - Su | Spegni | Spegni | 5.9 |
Spegni | Spegni | - Su | Spegni | 5.2 |
- Su | Spegni | - Su | Spegni | 4.5 |
Spegni | - Su | - Su | Spegni | 4.0 |
- Su | - Su | - Su | Spegni | 3.5 |
Spegni | Spegni | Spegni | - Su | 3.0 |
- Su | Spegni | Spegni | - Su | 2.5 |
Spegni | - Su | Spegni | - Su | 2.0 |
- Su | - Su | Spegni | - Su | 1.8 |
Spegni | Spegni | - Su | - Su | 1.2 |
- Su | Spegni | - Su | - Su | 0.9 |
Spegni | - Su | - Su | - Su | 0.6 |
- Su | - Su | - Su | - Su | 0.4 |
impostazioni di corrente Idel,
DIP | Impostazione 1 | Impostazione 2 | Impostazione 3 | Impostazione 3 | ||||
SW9 | - Su | 25% | Spegni | 50% | - Su | 70% | Spegni | 90% |
SW10 | - Su | - Su | Spegni | Spegni |
6. Segnalazioni di interruttore DIP
Impostazioni Switch | Y2SA2 | ||||
SW1 | SW2 | SW3 | SW4 | Micro Step | Impulso/Ronda |
Spegni | Spegni | Spegni | Spegni | 125 | 25000 |
- Su | Spegni | Spegni | Spegni | 100 | 20000 |
Spegni | - Su | Spegni | Spegni | 50 | 10000 |
- Su | - Su | Spegni | Spegni | 40 | 8000 |
Spegni | Spegni | - Su | Spegni | 25 | 5000 |
- Su | Spegni | - Su | Spegni | 20 | 4000 |
Spegni | - Su | - Su | Spegni | 10 | 2000 |
- Su | - Su | - Su | Spegni | 5 | 1000 |
Spegni | Spegni | Spegni | - Su | 128 | 25600 |
- Su | Spegni | Spegni | - Su | 64 | 12800 |
Spegni | - Su | Spegni | - Su | 32 | 6400 |
- Su | - Su | Spegni | - Su | 16 | 3200 |
Spegni | Spegni | - Su | - Su | 8 | 1600 |
- Su | Spegni | - Su | - Su | 4 | 800 |
Spegni | - Su | - Su | - Su | 2 | 400 |
- Su | - Su | - Su | - Su | 1 | 200 |
7. Altre impostazioni DIP
DIP no. | Funzione | Descrizione |
SW13 |
Selezione della modalità di impulso |
Su: CW e CCW |
SW14 |
Segnale di ingresso Filtraggio digitale |
Attivo: 150 kHz, adatto per impostazioni micro step basse Off: 2MHz, adatto per impostazioni micro step alte |
SW15 | Interpolazione in micro passaggio |
Attivo: Interpolazione micro step abilitata, suggerisce di utilizzare quando il micro step è inferiore a 8. |
SW16 |
Esaminare se stessi |
Accesi: il motore ruoterà a 1 rpm/s per 1 giro nel senso orario e 1 giro indietro. Disattivato: funzione disattivata. |
8Segnali di controllo.
Descrizioni dei segnali di ingresso come segue:
Visualizzazione | Nome del terminale | Funzione |
PASSO |
Segnale di impulso |
Ricevere segnale 5-24V/NPN/PNP |
DIR |
Segnale di direzione |
Ricevere segnale 5-24V/NPN/PNP |
Classificazione |
Abilita il segnale |
Ricevere segnale 5-24V/NPN/PNP; EN senza ingresso, abilitare il motore |
9- Connessioni.
Connessioni di ingresso:
Connessioni di ingresso:
10. Dimensioni meccaniche
![]() |
