Marchio: | YARAK |
Numero di modello: | Y3SD3 |
MOQ: | ≥50PCS |
Dettagli dell' imballaggio: | 10pcs per ogni cartone |
Condizioni di pagamento: | T/T basato sul conto aziendale |
Y3SD3 7.8A Motore passo a passo a 3 fasi con uscita di allarme 24-75VDC Voltaggio di ingresso e uscita di corrente da 1,5 a 7,8A

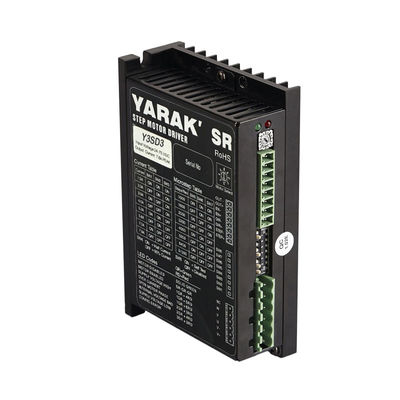

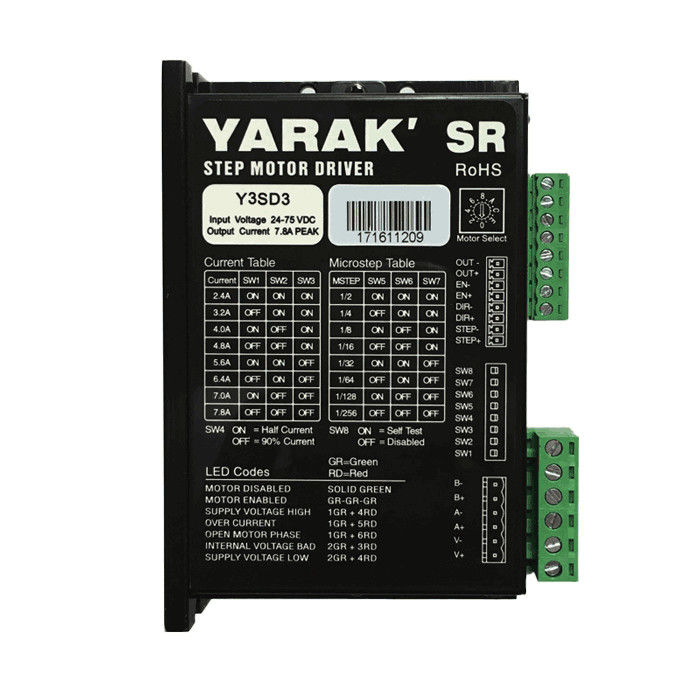

1. Visualizzazione dei prodotti
Y3SD3 è un motore passo a passo a 3 fasi di ingresso CC, che può essere abbinato a un motore passo a passo ibrido a 3 fasi con corrente di fase nominale da 1,5A a 7,8A.La precisione e la fluidità del sistema stepper a 3 fasi sono migliori di quelle a 2 fasiIn generale.
Principi di selezione del driver passo:
Per scegliere un driver passo-passo adeguato, occorre considerare i seguenti fattori: tipo di motore, tensione del motore, corrente di fase del motore, micro-passo-passo o suddivisione, frequenza massima di ingresso e dimensioni meccaniche.
I motori passo-passo a ciclo aperto e a ciclo chiuso hanno bisogno di driver diversi. Allo stesso tempo, il motore passo-passo a 2 fasi, 3 fasi e 5 fasi ha bisogno di scegliere anche driver passo-passo diversi.calcolare la coppia necessaria per il motore passo.
Quando si seleziona l'azionamento passo, è necessario assicurarsi che la corrente di uscita dell'azionamento sia una gamma più ampia.La corrente di uscita dell'unità non deve essere inferiore a 1.4 volte la corrente nominale del motore.
Scegliere diverse micro-stepping o suddivisioni per testare la levigatezza del motore.
Poiché la frequenza del segnale di impulso d'ingresso determina la velocità del motore, quando è necessaria la velocità elevata,è necessario confermare specificamente se l'unità può ricevere una frequenza di segnale di controllo sufficientemente elevata.Ciò dipende principalmente dalle prestazioni del dispositivo di accoppiamento fotovoltaico e dal fatto che le prestazioni del circuito di filtraggio periferico siano in grado di filtrare chiaramente il segnale di interferenza ad alta frequenza.
Infine, è necessario considerare se le dimensioni dell'azionamento passo a passo corrispondono alle dimensioni dello spazio di posizionamento dell'installazione.
Y3SD3 è ampiamente utilizzato in applicazioni di controllo del movimento, come l'automazione delle fabbriche, le macchine da intaglio, la produzione di prodotti elettronici, la classificazione logistica, i robot, varie attrezzature speciali di automazione,attrezzature mediche, macchine utensili CNC, apparecchiature laser, macchine per la stampa, lavorazione dei materiali, sistema di sicurezza, sistema di navigazione, test e misurazione industriali ecc.Esistono molti campi quali i sistemi di misurazione e di misurazione.
2Principali specifiche tecniche
Articolo | Descrizione |
Voltaggio di ingresso | 24 a 75VDC |
corrente di uscita | 1.5 a 7.8A (picco) |
Modalità di controllo |
Pulso e direzione, CW e CCW |
Segnale di controllo | 5VDC e 24VDC Compatibile |
Micro Step Distanza |
8 tipi, 5-256 Micro Step Settings, Da 1000 a 51200 Pules/Tira |
Corrente di stagnazione | 50% o 90% per impostazione dei jumper |
Funzioni speciali | Autotuning, auto-test, uscita dell'allarme, selezione dell'inerzia di carico |
Segnale di ingresso Filtrazione |
Disponibile, non aperto. |
Protezione |
Metallo, elevate prestazioni EMC, Protezione elettrica a più livelli |
Motori di abbinamento | Adaptabile a motori passo a passo trifase |
Fornitori di energia | Adattivo a sorgenti di alimentazione a corrente continua da 6A in su |
3. Interfacce esterne del driver stepper
4. Indicatore di stato LED Descrizione
Sulla base degli indicatori di stato del LED, è possibile individuare lo stato di lavoro del conducente o le cause anormali.
5Impostazioni di uscita
Impostazioni Switch | Corrente di picco /A | ||
SW1 | SW2 | SW3 | |
Spegni | Spegni | Spegni | 7.8 |
- Su | Spegni | Spegni | 7.0 |
Spegni | - Su | Spegni | 5.8 |
- Su | - Su | Spegni | 5.2 |
Spegni | Spegni | - Su | 4.0 |
- Su | Spegni | - Su | 3.0 |
Spegni | - Su | - Su | 2.0 |
- Su | - Su | - Su | 1.5 |
Impostazioni di corrente Idel
DIP | ||
SW4 | - Su | 50% della corrente di funzionamento |
Spegni | 90% della corrente di funzionamento |
6. Segnalazioni di interruttore DIP
Y3SD3 | ||||
SW5 | SW6 | SW7 |
Micro Passo |
Pulso / Rotondo |
Spegni | Spegni | Spegni | 256 | 51200 |
- Su | Spegni | Spegni | 32 | 6400 |
Spegni | - Su | Spegni | 25 | 5000 |
- Su | - Su | Spegni | 20 | 4000 |
Spegni | Spegni | - Su | 16 | 3200 |
- Su | Spegni | - Su | 10 | 2000 |
Spegni | - Su | - Su | 8 | 1600 |
- Su | - Su | - Su | 5 | 1000 |
7Segnali di controllo.
Descrizioni dei segnali di ingresso come segue:
Visualizzazione | Nome del terminale | Funzione |
PASSO |
Segnale di impulso |
Ricevere segnale 5-24V/NPN/PNP |
DIR |
Segnale di direzione |
Ricevere segnale 5-24V/NPN/PNP |
Classificazione |
Abilita il segnale |
Ricevere segnale 5-24V/NPN/PNP; EN senza ingresso, abilitare il motore |
8- Connessioni.
Connessioni di ingresso:
Connessioni di ingresso:
9. Dimensioni meccaniche
![]() |
