Marchio: | YARAK |
Numero di modello: | Y2SED1 |
MOQ: | ≥50PCS |
Dettagli dell' imballaggio: | 50 pezzi per ogni scatola |
Condizioni di pagamento: | T/T basato sul conto aziendale |
Y2SED1 3.0A 2 fase DC Stepper Drive con ingresso 15-48VDC t per Nema 8 a 17 Hybrid StepperMotor

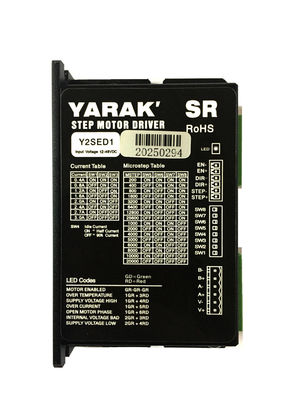

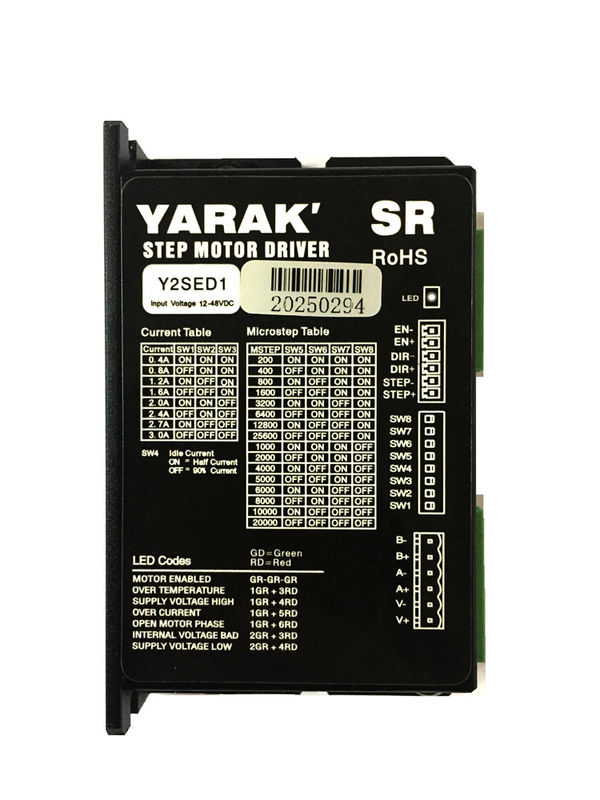

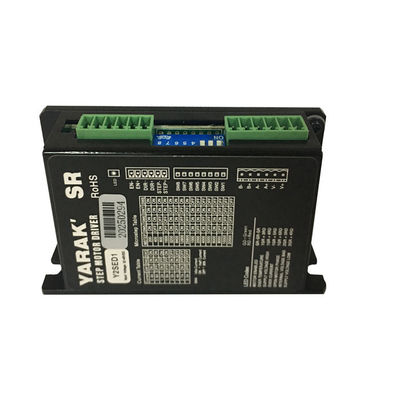

1. Visualizzazione dei prodotti
Questo Y2SED1 è un driver stepper ibrido competitivo in termini di prezzo, con ottime prestazioni e alta affidabilità, lunga durata, ideale per applicazioni e clienti sensibili ai prezzi.
Un motore passo a passo viene utilizzato per azionare un motore passo a passo per agire come un controller definito.L'azionamento passo converte il segnale di controllo ricevuto alla sequenza di fase e segnale di frequenza per il motore a ruotare passo dopo passo alla posizione prevista.
Allo stesso tempo, può controllare l'accelerazione, la decelerazione e la velocità del motore regolando le frequenze della sequenza di uscita, al fine di ottenere il movimento richiesto nelle applicazioni.
Il segnale di controllo del motore passo comprende principalmente il tipo di impulso più direzione, il tipo CW CCW, il tipo di controllo della velocità del segnale IO esterno, il tipo di controllo del bus di campo, come EtherCAT, CanOpen, Profit net,ecc.
Sulla base di motori passo con o senza codificatori, i driver passo possono essere divisi in motori passo a circuito aperto e motori passo a circuito chiuso.il sistema di graduazione a circuito chiuso ha prestazioni migliori, come un grande miglioramento della perdita di passo, del riscaldamento, della coppia di uscita ecc. Tuttavia, con lo sviluppo della tecnologia,gli stepper a circuito aperto hanno anche prestazioni soddisfacenti e sufficienti in molte applicazioni.
I motori a passo sono ampiamente utilizzati nell'automazione di fabbriche, macchine da intaglio, produzione di prodotti elettronici, sortimento logistico, robot, varie attrezzature speciali di automazione, attrezzature mediche,Macchine utensili CNC, apparecchiature laser, macchine per la stampa, lavorazione dei materiali, sistema di sicurezza, sistema di navigazione, test e misurazione industriali ecc. Ci sono molti campi come i sistemi di misurazione e misurazione.
2Principali specifiche tecniche
Articolo | Descrizione |
Voltaggio di ingresso | da 15 a 48 VdC |
corrente di uscita | 0.4 a 3.0A (picco) |
Modalità di controllo |
Impulso e direzione, CW&CCW |
Segnale di controllo | 5VDC e 24VDC Compatibile |
Micro Step Distanza |
16 tipi, 1-128 impostazioni micro step, Da 200 a 25600 Pules/round |
Corrente di stagnazione | 50% o 90% impostando l'interruttore DIP |
Funzioni speciali |
Riduzione della corrente in stato di inattività, anti-risonanza nel dominio a bassa velocità, filtraggio del segnale di ingresso, microstep, errore di autocontrollo, ecc. |
Protezione |
Metallo, elevate prestazioni EMC, Protezione elettrica a più livelli |
Motori di abbinamento | Adattivo ai motori passo a passo da Nema8 a Nema17 |
3. Interfacce esterne del driver stepper
4. Indicatore di stato LED Descrizione
Sulla base degli indicatori di stato del LED, è possibile individuare lo stato di lavoro del conducente o le cause anormali.
5Impostazioni di uscita
Scambio Impostazioni |
Y2SED1 |
||
SW1 |
SW2 |
SW3 |
Picco Corrente/A |
Spegni |
Spegni |
Spegni |
3.0 |
- Su |
Spegni |
Spegni |
2.7 |
Spegni |
- Su |
Spegni |
2.4 |
- Su |
- Su |
Spegni |
2.0 |
Spegni |
Spegni |
- Su |
1.6 |
- Su |
Spegni |
- Su |
1.2 |
Spegni |
- Su |
- Su |
0.8 |
- Su |
- Su |
- Su |
0.4 |
impostazioni di corrente Idel,
DIP | Statuto | Descrizione |
SW4 | - Su | Impostare il 50% della corrente |
- Sconnesso | Impostare il 90% della corrente |
6. Segnalazioni di interruttore DIP
Impostazioni Switch | Y2SA2 | ||||
SW5 | SW6 | SW7 | SW8 | Micro Step | Impulso/Ronda |
Spegni | Spegni | Spegni | Spegni | 100 | 20000 |
- Su | Spegni | Spegni | Spegni | 50 | 10000 |
Spegni | - Su | Spegni | Spegni | 40 | 8000 |
- Su | - Su | Spegni | Spegni | 30 | 6000 |
Spegni | Spegni | - Su | Spegni | 25 | 5000 |
- Su | Spegni | - Su | Spegni | 20 | 4000 |
Spegni | - Su | - Su | Spegni | 10 | 2000 |
- Su | - Su | - Su | Spegni | 5 | 1000 |
Spegni | Spegni | Spegni | - Su | 128 | 25600 |
- Su | Spegni | Spegni | - Su | 64 | 12800 |
Spegni | - Su | Spegni | - Su | 32 | 6400 |
- Su | - Su | Spegni | - Su | 16 | 3200 |
Spegni | Spegni | - Su | - Su | 8 | 1600 |
- Su | Spegni | - Su | - Su | 4 | 800 |
Spegni | - Su | - Su | - Su | 2 | 400 |
- Su | - Su | - Su | - Su | 1 | 200 |
7Segnali di controllo.
Descrizioni dei segnali di ingresso come segue:
Visualizzazione | Nome del terminale | Funzione |
PASSO |
Segnale di impulso (CW) |
Ricevere segnale 5-24V/NPN/PNP |
DIR |
Segnale di direzione (CCW) |
Ricevere segnale 5-24V/NPN/PNP |
Classificazione |
Abilita il segnale |
Ricevere segnale 5-24V/NPN/PNP; EN senza ingresso, abilitare il motore |
Nota: funzione CW&CCW abilitata mediante selezione interna del jumper.
9- Connessioni.
Connessioni di ingresso:
10. Dimensioni meccaniche
![]() |
