Y2SED2 Nema 23 - 24 Hybrid Stepper Motor Drive 4.5A 2 fase con uscita di allarme

Marchio:	YARAK
Numero di modello:	Y2SED2
MOQ:	≥50PCS
Dettagli dell' imballaggio:	50 pezzi per ogni scatola
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS

Tipo:

Economica a circuito aperto con uscita di allarme

Fase:

Fase 2

Voltaggio di ingresso:

24-48VDC

corrente di uscita:

1.0 a 4.5A

Modalità di controllo:

Plus+Direction, CW&CCW

Uscita dell'allarme:

- Sì, sì.

Segnale di controllo:

5 VDC e 24 VDC Compatibile

Funzioni speciali:

Riduzione della corrente in stato di inattività, anti-risonanza nel dominio a bassa velocità, filtra

Corrente di Idel:

50% o 90% impostando l'interruttore DIP

Motori di abbinamento:

Nema 23 a 24

I punti salienti:

Performance elevate, alta affidabilità, ampie applicazioni compatibili, lunga durata

Personalizzazione:

Disponibile con MOQ

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

Motore a passo ibrido

Nema 23 Motorista passo passo

Descrizione del prodotto

Y2SED2 4.5A 2 fase DC Stepper Drive con uscita di allarme 24-48VDC input t per Nema 23 a 24 Hybrid StepperMotor

1. Visualizzazione dei prodotti

Questo Y2SED2 è un driver stepper ibrido competitivo in termini di prezzo, con ottime prestazioni e alta affidabilità, lunga durata, ideale per applicazioni e clienti sensibili ai prezzi.

Alcuni vantaggi del passo a passo:

Alta precisione: l'azionamento del motore passo a passo è molto preciso, quindi è possibile ottenere un controllo del movimento di alta precisione.

Senza errori accumulati: a differenza del servomotore, il motore passo a passo non accumula errori e i passaggi di ogni rotazione o movimento sono fissi.

Risposta rapida: il driver del motore passo a passo ha un breve tempo di risposta, che può ottenere un controllo preciso del movimento in breve tempo.

Risparmio energetico: poiché il motorino passo a passo riceve l'impulso elettrico solo quando è necessario, ha un basso consumo energetico.

Semplice manutenzione: la struttura del motore passo a passo è semplice, quindi è relativamente facile da mantenere.

I motori a passo sono ampiamente utilizzati nell'automazione di fabbriche, macchine da intaglio, produzione di prodotti elettronici, sortimento logistico, robot, varie attrezzature speciali di automazione, attrezzature mediche,Macchine utensili CNC, apparecchiature laser, macchine per la stampa, lavorazione dei materiali, sistema di sicurezza, sistema di navigazione, test e misurazione industriali ecc. Ci sono molti campi come i sistemi di misurazione e misurazione.

2Principali specifiche tecniche

Articolo	Descrizione
Voltaggio di ingresso	da 24 a 48 VdC
corrente di uscita	1.0 a 4.5A (picco)
Modalità di controllo	Impulso e direzione, CW&CCW
Segnale di controllo	5VDC e 24VDC Compatibile
Micro Step Distanza	16 tipi, 1-128 impostazioni micro step, Da 200 a 25600 Pules/round
Corrente di stagnazione	50% o 90% impostando l'interruttore DIP
Funzioni speciali	Riduzione della corrente in stato di inattività, anti-risonanza nel dominio a bassa velocità, filtraggio del segnale di ingresso, microstep, errore di autocontrollo, ecc.
Protezione	Metallo, elevate prestazioni EMC, Protezione elettrica a più livelli
Motori di abbinamento	Adattivo ai motori passo a passo da Nema8 a Nema17

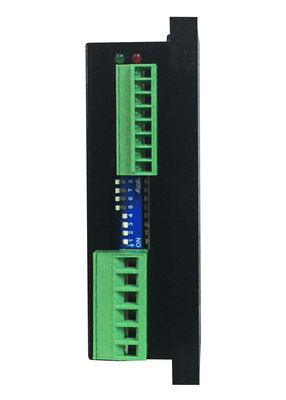

3. Interfacce esterne del driver stepper

Y2SED2 Nema 23 - 24 Hybrid Stepper Motor Drive 4.5A 2 fase con uscita di allarme 0

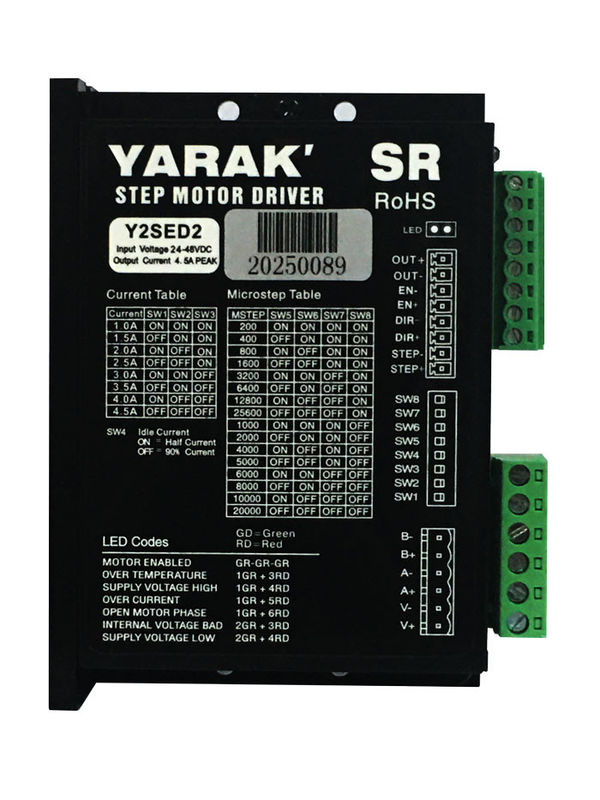

4. Indicatore di stato LED Descrizione

Sulla base degli indicatori di stato del LED, è possibile individuare lo stato di lavoro del conducente o le cause anormali.

Y2SED2 Nema 23 - 24 Hybrid Stepper Motor Drive 4.5A 2 fase con uscita di allarme 1

5Impostazioni di uscita

Scambio Impostazioni			Y2SED1
SW1	SW2	SW3	Picco Corrente/A
Spegni	Spegni	Spegni	4.5
- Su	Spegni	Spegni	4.0
Spegni	- Su	Spegni	3.5
- Su	- Su	Spegni	3.0
Spegni	Spegni	- Su	2.5
- Su	Spegni	- Su	2.0
Spegni	- Su	- Su	1.5
- Su	- Su	- Su	1.0

impostazioni di corrente Idel,

DIP	Statuto	Descrizione
SW4	- Su	Impostare il 50% della corrente
SW4	- Sconnesso	Impostare il 90% della corrente

6. Segnalazioni di interruttore DIP

Impostazioni Switch				Y2SA2
SW5	SW6	SW7	SW8	Micro Step	Impulso/Ronda
Spegni	Spegni	Spegni	Spegni	100	20000
- Su	Spegni	Spegni	Spegni	50	10000
Spegni	- Su	Spegni	Spegni	40	8000
- Su	- Su	Spegni	Spegni	30	6000
Spegni	Spegni	- Su	Spegni	25	5000
- Su	Spegni	- Su	Spegni	20	4000
Spegni	- Su	- Su	Spegni	10	2000
- Su	- Su	- Su	Spegni	5	1000
Spegni	Spegni	Spegni	- Su	128	25600
- Su	Spegni	Spegni	- Su	64	12800
Spegni	- Su	Spegni	- Su	32	6400
- Su	- Su	Spegni	- Su	16	3200
Spegni	Spegni	- Su	- Su	8	1600
- Su	Spegni	- Su	- Su	4	800
Spegni	- Su	- Su	- Su	2	400
- Su	- Su	- Su	- Su	1	200

7Segnali di controllo.

Descrizioni dei segnali di ingresso come segue:

Visualizzazione	Nome del terminale	Funzione
PASSO	Segnale di impulso (CW)	Ricevere segnale 5-24V/NPN/PNP
DIR	Segnale di direzione (CCW)	Ricevere segnale 5-24V/NPN/PNP
Classificazione	Abilita il segnale	Ricevere segnale 5-24V/NPN/PNP; EN senza ingresso, abilitare il motore

9- Connessioni.

Connessioni di ingresso:

Y2SED2 Nema 23 - 24 Hybrid Stepper Motor Drive 4.5A 2 fase con uscita di allarme 2

Connessioni di uscita

Y2SED2 Nema 23 - 24 Hybrid Stepper Motor Drive 4.5A 2 fase con uscita di allarme 3

10. Dimensioni meccaniche

Y2SED2 Nema 23 - 24 Hybrid Stepper Motor Drive 4.5A 2 fase con uscita di allarme 4
