Cassa di marcia planetaria elicoidale della serie ZAL140 Cassa di marcia planetaria ad angolo destro ad alta coppia

Marchio:	PRMCAS
Numero di modello:	Serie ZAL140
MOQ:	≥10pcs
Dettagli dell' imballaggio:	10pcs per ogni cartone
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS, CCC

Rapporti di riduzione:

da 3 a 100

Velocità di ingresso:

2000 giri al minuto, massimo 3500 giri al minuto

Risposta negativa:

da <3 a <7 arcmin

Torsione di uscita:

240-585N.m., massimo 3 volte il valore nominale

Durata media di vita:

20000hours

Dimensione della flangia:

180 mm o altri personalizzati

PCD dell'impianto:

Personalizzabile

Motori di abbinamento:

Servo > 1 kW e passo Nema 34 o superiore

Peso:

da 16,0 a 17,0 kg

I punti salienti:

Precisione molto elevata, basso rumore, elevata torque e affidabilità, lunga durata a prezzi ragione

Applicazioni mirate:

Tutte le macchine CNC e le automazioni industriali

Personalizzazione:

Disponibile

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

Fabbricazione di apparecchiature per il controllo delle emissioni

Casella di marcia planetaria elicoidale ad alta coppia

ZAL140 cambio planetario ad angolo retto

Descrizione del prodotto

PRMCAS-Automatizzare in un modo migliore...

Soluzioni di automazione di controllo del movimento precise e affidabili

Più di 15 anni di esperienza nel controllo del movimento industriale
Serie ZAL140 RATIO 3 a 100 Extra High Precision RIGHT-ANGLE Helical Gear Planetary Gearbox per CNC e varie applicazioni di automazione industriale

1. Visualizzazione dei prodotti

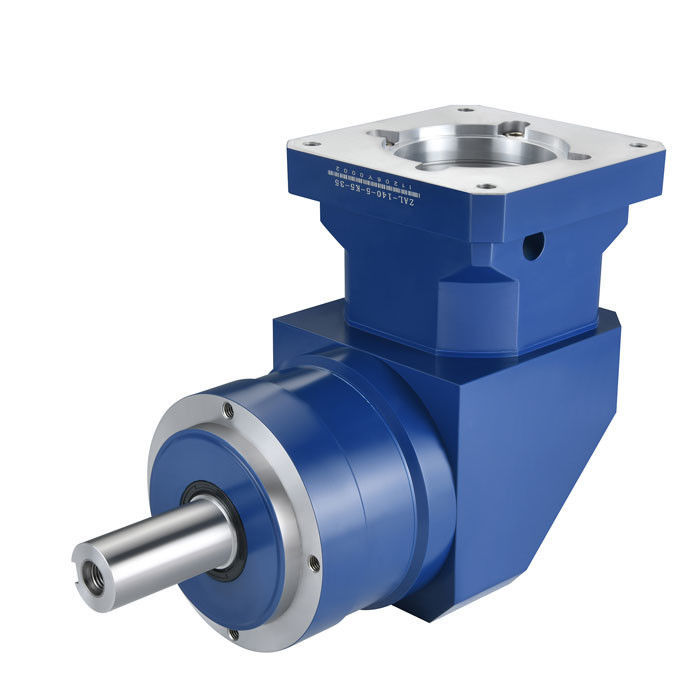

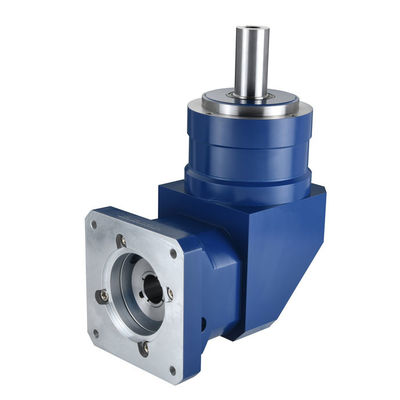

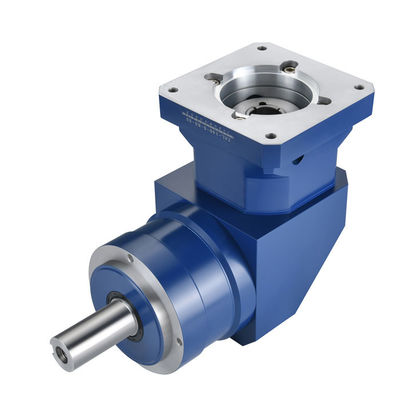

PRMCAS serie ZAL140 ad angolo retto di altissima precisione

Macchine CNC per il taglio, l'incisione, la fresatura, ecc., di materiali quali legno, metalli, pietre, vetri, ecc.
Macchine laser, come tagli, marcature, saldature, ecc.
Macchine a plasma, macchine tessili, macchine per la stampa, macchine per la trasformazione alimentare e medica, macchine per l'imballaggio, ecc.
Altri settori industriali, quali i sistemi di trasporto, i sistemi di automazione SPM, l'industria aerospaziale, ecc.

Fabbricazione di apparecchiature per la trasmissione di energia elettrica sono principalmente di seguito,

Il riduttore planetario a ingranaggi elicoidali/oblique è un dispositivo di trasmissione comunemente utilizzato, ampiamente utilizzato nel campo delle macchine industriali.e attraverso la collaborazione di più gruppi di ingranaggi planetari per ottenere una decelerazione e una trasmissione efficientiQui di seguito introdurrò le caratteristiche e i vantaggi pertinenti del riduttore planetario a denti obliqui.

Alta efficienza:Il riduttore planetario a denti obliqui utilizza il metodo di trasmissione planetaria.L'efficienza di trasmissione è superiore al 95%, più efficiente del riduttore tradizionale.

Ampia gamma di rapporti di riduzione:Il riduttore planetario a denti obliqui ha diverse classi di trasmissione,che può raggiungere una vasta gamma di rapporti di trasmissione e soddisfare le esigenze di diverse apparecchiature meccaniche per la regolazione della velocità e la coppia di uscita.

Progettazione strutturale compatta:Il riduttore planetario a denti obliqui adotta un design strutturale compatto, di piccole dimensioni e peso leggero.

Torsione di uscita superiore:Il riduttore planetario utilizza una trasmissione multi-punto, carico portato da ingranaggi, forte capacità di carico e può resistere a grandi carichi di impatto e coppia.

Maggiore precisione: TLa macchina di decelerazione planetaria a denti obliqui ha un'elevata precisione e stabilità.

Funzionamento silenzioso e regolare: TIl riduttore planetario a denti obliqui utilizza la speciale struttura di trasmissione dell'ingranaggio planetario.

Alta affidabilità e lunga durata:Il riduttore planetario a ingranaggi obliqui è realizzato in materiali in lega ad alta intensità, ha una buona resistenza all'abrasione e una lunga durata.

In breve, con le sue caratteristiche efficienti, compatte e stabili, il riduttore planetario obliquo è ampiamente utilizzato in macchine e attrezzature industriali,fornire soluzioni affidabili per la trasmissione di vari macchinari e attrezzatureNel campo dell'automazione industriale essa svolge un ruolo importante, fornendo un forte sostegno al miglioramento dell'efficienza produttiva e dell'affidabilità delle attrezzature.

2. Specificativi tecnici

Se avete bisogno di altre specifiche di prestazioni, si prega di contattarci in qualsiasi momento via sales@zionkaifull.com, o o whatsapp +8618682160096.

Classe ZAL140 trasmissioni elicoidali trasmissioni planetarie

Velocità di ingresso nominale (rpm)	2000
Max. Velocità di ingresso (RPM)	3500
Max. forza radicale (N)	9100
Forza assiale massima (N)	8200
Efficienza (%)	97
Rumore (dB)	68
Durata media di vita (ore)	20000

Principali dati tecnici dei modelli a 1 stadio della serie ZAL140

Struttura	1 stadio
Rapporti di riduzione	3:1	4:1	5:1	7:1	10:1
Torsione di uscita nominale (N)	240	360	360	360	240
Torsione di arresto di emergenza (N)	720	1080	1080	1080	720
Inerzia del rotore(Kgcm2)	12.31	7.54	7.42	7.25	7.14
Blacklash (arcmin)	2 tipi: <3arcminper la precisione P0 Nd < 5 arcminper la precisione P1

Principali dati tecnici dei modelli a due fasi della serie ZAL140

Struttura	2 fasi
Rapporti di riduzione	15	16	20	25	28	30	35	40	50	70	100
Torsione di uscita nominale (N)	450	450	564	585	564	360	585	564	585	360	240
Torsione di arresto di emergenza (N)	1350	1350	1692	1755	1692	1080	1755	1692	1755	1080	720
Inerzia del rotore (kg.cm2)	12.35	7.47	6.65	5.81	6.34	6.34	6.34	4.08	7.5	7.5	7.5
Blacklash (arcmin)	2 tipi: < 5 arcmin per la precisione P0 e <7arcmin per la precisione P1

3Disegni meccanici (in mm)

Se avete bisogno di avere bisogno dei disegni meccanici di un particolare cambio o bisogno di qualsiasi personalizzazione di disegni meccanici, si prega di contattarci in qualsiasi momento via sales@zionkaifull.com, o WhatsApp +8618682160096.

Nota:Se avete difficoltà nella scelta del modello, contattateci e vi verrà consigliato il riduttore più adatto opersonalizzato.

Disponibili altri tipi di ingranaggi elicoidali

Cassa di marcia planetaria elicoidale della serie ZAL140 Cassa di marcia planetaria ad angolo destro ad alta coppia 2

4. Sistema di gestione della qualità di alto livello

Cassa di marcia planetaria elicoidale della serie ZAL140 Cassa di marcia planetaria ad angolo destro ad alta coppia 3

5Garanzia e Servizi

Il periodo di garanzia varia da 18 mesi a 2 anni a seconda dei prodotti.
Assistenza tecnica 24 ore su 24, 7 giorni su 7, tramite e-mail, WhatsApp, TeamViewer, chiamata vocale o video, ecc.
Servizi di formazione tecnica a distanza o in loco, ecc.
Altri servizi secondo le esigenze del cliente.
