Casella di cambio a trasmissione armonica
>

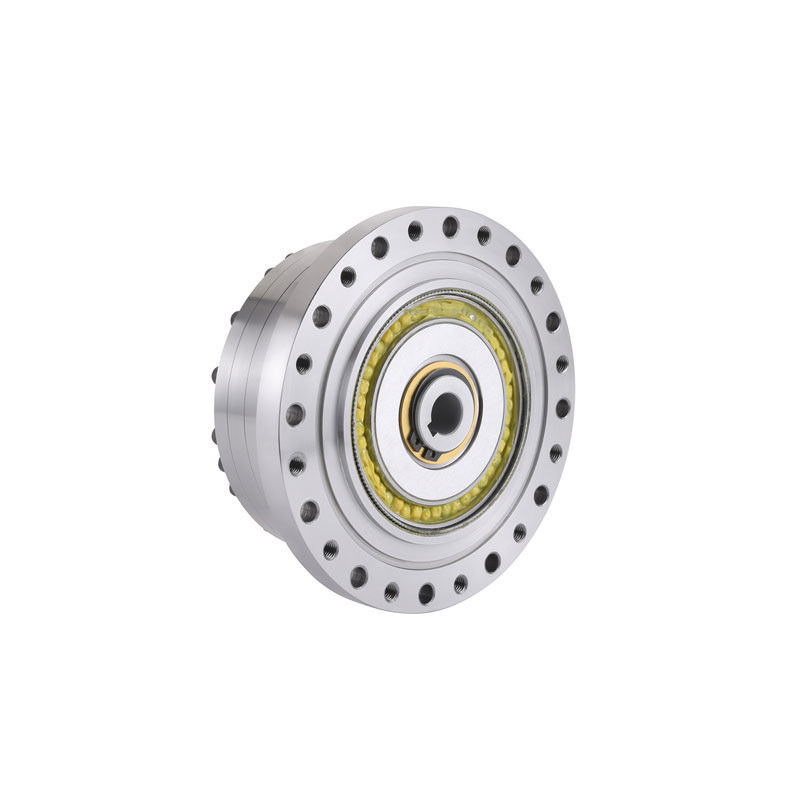

Generatore di onde di basso rumore di serie ZLCS17

Generatore di onde di basso rumore di serie ZLCS17

Marchio: PRMCAS
Numero di modello: Serie ZLCS17
MOQ: ≥10pcs
Dettagli dell' imballaggio: 4 pezzi per ogni scatola
Condizioni di pagamento: T/T basato sul conto aziendale
Informazioni dettagliate
Luogo di origine:
CINESE
Certificazione:
CE, ROHS, CCC
Rapporto di detrazione:
50:1, 80:1
Risposta negativa:
< 13/20 arcsec
Durata media di vita:
14000 ore
Max. velocità di ingresso:
7300rpm
Capacità di alimentazione:
5000 PCS al mese
Evidenziare:

Riduzione armonica degli ingranaggi coppia elevata

,

Riduzione armonica degli ingranaggi ad alta velocità

Descrizione del prodotto

PRMCAS-Automatizzare in un modo migliore...

Soluzioni di automazione di controllo del movimento precise e affidabili

Più di 15 anni di esperienza nel controllo del movimento industriale
ZLCS17 RATIO 50/80:1 Casella di marcia armonica ad alta precisione per robotica e varie applicazioni di automazione industriale


1. Visualizzazione dei prodotti



I riduttori armonici o i riduttori armonici sono composti principalmente da quattro componenti di base: generatore di onde, ingranaggio flessibile, cuscinetto flessibile e ingranaggio rigido. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.

Caratteristiche dei prodotti
Il rapporto di trasmissione è maggiore.Il rapporto di una velocità di trasmissione armonica a una sola fase è 70 ~ 320:1, può raggiungere fino a 1,0001:1 in alcuni riduttori armonici, e il rapporto di velocità di trasmissione in più fasi può raggiungere più di 30,000:1.
Alta capacità di carico.Questo perché il numero di denti che si mescolano contemporaneamente nella trasmissione armonica può essere superiore al 30% del numero totale di denti contemporaneamente,e le ruote morbide usano materiali ad alta intensità, e il dente è collegato con il contatto facciale.
Alta precisione di trasmissione.Questo perché il numero di denti nella trasmissione armonica allo stesso tempo e la maglia multi-dentale ha un effetto di compensazione reciproca sull'errore, quindi la precisione della trasmissione è maggiore.Nel caso dello stesso livello di precisione degli ingranaggi, l'errore di trasmissione è solo di circa 1/4 della trasmissione cilindrica ordinaria.
Alta efficienza di guida e esercizio fisico stabile.Poiché i denti molli della ruota si muovevano con un movimento radiale uniforme durante la trasmissione, anche se la velocità di ingresso è molto alta, la velocità relativa di scivolamento dei denti della ruota è ancora estremamente bassa.Quindi l'usura dei denti della ruota è piccola, elevata efficienza (può raggiungere il 69% ~ 96%). A causa dell'ingresso e della rete, entrambi i lati dell'attrezzatura hanno partecipato al lavoro, quindi non c'è stato alcun impatto e l'esercizio è stato stabile.
Semplice struttura, piccolo numero di parti e comodo installazione.Ci sono solo tre componenti di base, e l'entrata e l'uscita dell'albero sono raggi coassiali, quindi la struttura è semplice e facile da installare.
Piccolo volume e peso leggero.Rispetto al riduttore normale, quando la coppia di uscita è la stessa, il volume del riduttore armonico può essere ridotto di 2/3, e il peso può essere ridotto di 1/2.
Adatto per applicazioni in spazi chiusi.Utilizzando le caratteristiche flessibili delle ruote morbide, questo prezioso vantaggio della rotazione è incomparabile ad altre trasmissioni.

Applicazioni
I riduttori di marcia armonici sono ampiamente utilizzati in molti campi, come l'aviazione, l'aerospazio, l'energia, la navigazione, la costruzione navale, i macchinari bionici, le attrezzature militari comunemente utilizzate, le macchine utensili, gli strumenti,apparecchiature elettroniche, metallurgia mineraria, trasporti, macchinari per il sollevamento, macchinari petrolchimici, macchinari tessili, macchinari agricoli, assistenza sanitaria,L'assistenza medica L'apparecchiatura sempre più utilizzata, soprattutto nel servosistema ad elevate prestazioni dinamiche, l'uso di cambio armonici mostra la sua superiorità.


2.Disegni e specifiche tecniche della scatola di marcia armonica della serie ZLCS17


ZLCS17-50, rapporto di riduzione 50:1 disegni meccanici del riduttore di marcia armonico e principali specifiche tecniche come indicato di seguito,

Generatore di onde di basso rumore di serie ZLCS17 0

Torsione nominale
@2000rpm
Max. Torque di avvio e di arresto Max. coppia media Torsione istantanea Max. velocità di ingresso Velocità di ingresso media ammissibile Tempo di vita
N.m. N.m. N.m. N.m. rpm rpm Orari
16 34 26 70 7300 3500 > 14000
Accuratezza dell'angolo Isteresi Torsione di avvio Torsione di accelerazione Torsione di guinzaglio Max. Risposta negativa Lubrificazione
arcmin arcmin N.m. N.m. N.m. arcsec Grassi per tutta la vita
4.4 2 6.1 3 330 20 Noise< 60 dB


ZLCS17-80, rapporto di riduzione 80:1 disegni meccanici del riduttore di marcia armonica e principali specifiche tecniche come indicato di seguito,

Generatore di onde di basso rumore di serie ZLCS17 1

Torsione nominale
@2000rpm
Max. Torque di avvio e di arresto Max. coppia media Torsione istantanea Max. velocità di ingresso Velocità di ingresso media ammissibile Tempo di vita
N.m. N.m. N.m. N.m. rpm rpm Orari
22 43 27 87 7300 3500 > 14000
Accuratezza dell'angolo Isteresi Torsione di avvio Torsione di accelerazione Torsione di guinzaglio Max. Risposta negativa Lubrificazione
arcmin arcmin N.m. N.m. N.m. arcsec Grassi per tutta la vita
4.4 1 4 3 330 13 Noise< 60 dB


Nota:Se avete difficoltà nella scelta del modello, contattateci e vi verrà consigliato il riduttore più adatto.


Disponibili altri tipi di riduttori armonici

Generatore di onde di basso rumore di serie ZLCS17 2



3. Sistema di gestione della qualità di alto livello

Generatore di onde di basso rumore di serie ZLCS17 3

4Garanzia e Servizi
  • Il periodo di garanzia varia da 18 mesi a 2 anni a seconda dei prodotti.
  • Assistenza tecnica 24 ore su 24, 7 giorni su 7, tramite e-mail, WhatsApp, TeamViewer, chiamata vocale o video, ecc.
  • Servizi di formazione tecnica a distanza o in loco, ecc.
  • Altri servizi secondo le esigenze del cliente.
