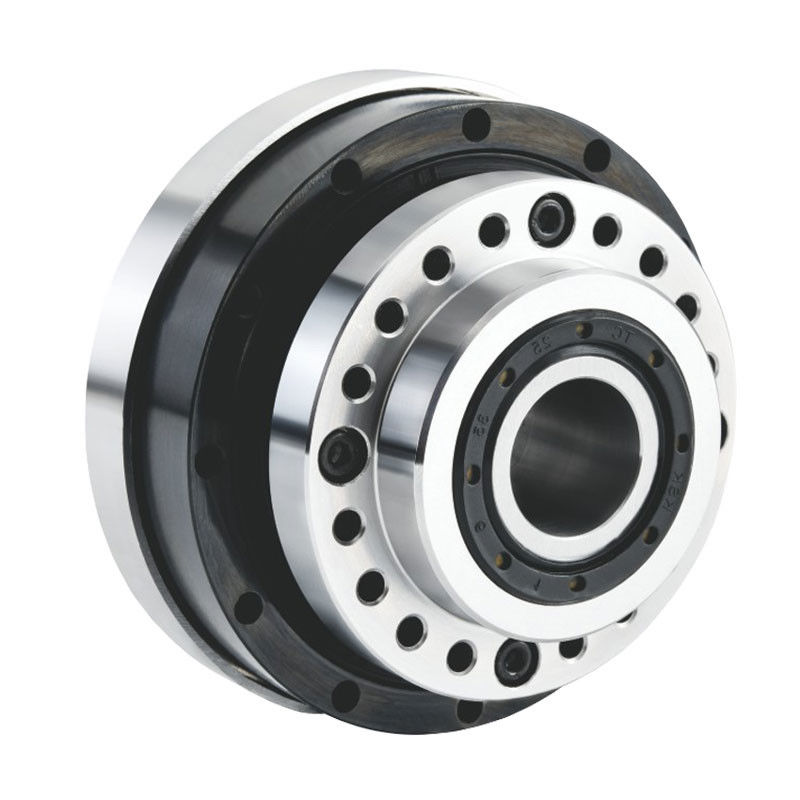

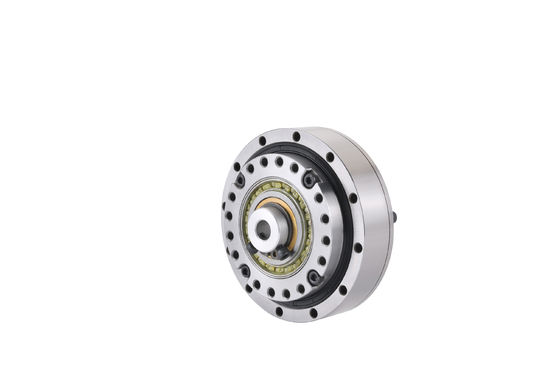

ZLSH32-H RATIO 50/100/120:1 Guida armonica ad alta precisione per robotica e varie applicazioni di automazione industriale


I riduttori armonici o i riduttori armonici sono composti principalmente da quattro componenti di base: generatore di onde, ingranaggio flessibile, cuscinetto flessibile e ingranaggio rigido. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.

PRMCAS riduttori di ingranaggi armonici caratteristiche e vantaggicome segue:

•Semplice struttura.Il riduttore armonico è di solito composto da tre parti di base, vale a dire generatori d'onda, ruote morbide e ruote rigide.

•piccole dimensioni e peso leggero.Rispetto ai riduttori ordinari, il volume del riduttore armonico può essere ridotto di circa 2/3 e il peso può essere ridotto di circa 1/2.

•Il rapporto di trasmissione è elevato.L'intervallo del rapporto di trasmissione armonica a un solo stadio è compreso tra 70 e 320, con 1.000 di alcuni dispositivi, e un rapporto di trasmissione a più stadio superiore a 3,000.

•Forte capacità di carico.A causa della mescolanza di più denti contemporaneamente, la capacità di carico dell'area dell'unità è elevata.

•Alta precisione di trasmissione.La reticolazione di più denti contribuisce all'uniformità degli errori, l'errore di trasmissione è piccolo e può essere raggiunta la reticolazione zero.

•Alta efficienza di azionamento.La velocità relativa di scorrimento dei denti della ruota è bassa, l'usura dei denti della ruota è piccola e l'efficienza è elevata (fino al 69% ~ 96%).

•Esercizio fisico agevole.A causa della maglia, non vi è alcun impatto su entrambi i lati dell'attrezzatura e l'esercizio è stabile.

•Adatto per spazi chiusi.Utilizzando le caratteristiche flessibili della ruota morbida, il riduttore armonico può funzionare normalmente nelle condizioni di funzionamento dello spazio chiuso e del mezzo.

•Lunga durata.A causa della progettazione strutturale e della selezione dei materiali, i riduttori armonici hanno una lunga durata di vita.

•Little rumore.A causa della trasmissione stabile, il livello di rumore del riduttore armonico è relativamente basso.

Applicazioni

Robot industriale.Il riduttore armonico viene utilizzato per collegare motori e agenti di esecuzione per fornire un controllo del movimento di alta precisione e stabile.

Robot di servizio.Nei settori dell'assistenza medica, dell'assistenza e della logistica, il riduttore armonico viene utilizzato per migliorare l'accuratezza e l'affidabilità dell'esercizio dei robot.

Il braccio robotico.Il riduttore armonico viene utilizzato per gli attuatori terminali per ottenere un funzionamento preciso.

Campo di elaborazione di precisione.Il riduttore armonico viene utilizzato per controllare la velocità e fornire una grande coppia per garantire la stabilità dell'attrezzatura e lo stampaggio di lavorazione ad alta precisione.

Il campo dell'aerospazialeIl riduttore armonico è utilizzato per garantire la precisione e la manovrabilità della transizione satellitare, nonché il movimento del carrello di atterraggio e del carrello di sterzo.

Il campo dei dispositivi medici.Il riduttore armonico viene utilizzato per migliorare la stabilità e la precisione del movimento del braccio del robot chirurgico, nonché nei settori dell'attrezzatura di trasporto del sangue, del monitoraggio e dei macchinari medici.Il riduttore armonico svolge un ruolo importante nell'industria moderna e nei sistemi di automazione grazie alla sua elevata precisione, sistemi ad alta coppia, a basso volume e a basso rumore con la sua elevata precisione, coppia elevata, basso volume e basso rumore.

Altricome macchine per imballaggio in cartone, macchine mediche, macchine per misurazione/analisi/prova, grandi telescopi, apparecchiature meteorologiche, strumentazione avanzata, apparecchiature di produzione ottica,apparecchi per la produzione di semiconduttori, apparecchiature di produzione di cristalli, dispositivi di produzione di FPD, dispositivi di comunicazione, macchine aerospaziali, macchine aerospaziali, macchine utensili CNC,radar e altri sistemi di trasmissione di precisione quali apparecchiature di ricezione a terra satellitare.

ZLSH32-50-H, rapporto di riduzione 50:1 disegni meccanici del riduttore armonico e principali specifiche tecniche come riportato di seguito,

ZLSH32-80-H, rapporto di riduzione 80:1 disegni meccanici del riduttore armonico e principali specifiche tecniche come indicato di seguito,

ZLSH32-100-H, rapporto di riduzione 100:1 disegni meccanici del riduttore di marcia armonico e principali specifiche tecniche come indicato di seguito,

Nota:Se avete difficoltà nella scelta del modello, contattateci e vi verrà consigliato il riduttore più adatto.

Disponibili altri tipi di riduttori armonici
