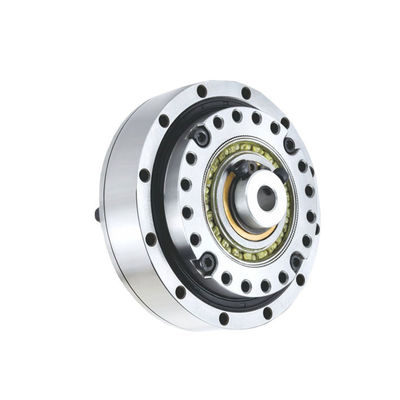

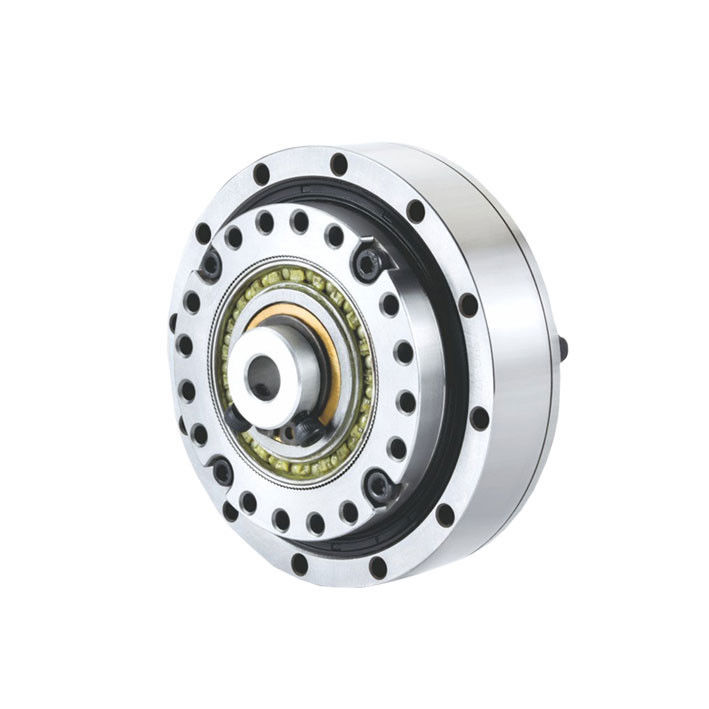

ZLSH17-S RATIO 50/80:1 Guida armonica ad alta precisione per robotica e varie applicazioni di automazione industriale


I riduttori armonici o i riduttori armonici sono composti principalmente da quattro componenti di base: generatore di onde, ingranaggio flessibile, cuscinetto flessibile e ingranaggio rigido. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.

PRMCAS riduttori di ingranaggi armonici caratteristiche e vantaggicome segue:

Il rapporto di trasmissione è maggiore.Il rapporto di una velocità di trasmissione armonica a una sola fase è 70 ~ 320:1, può raggiungere fino a 1,0001:1 in alcuni riduttori armonici, e il rapporto di velocità di trasmissione in più fasi può raggiungere più di 30,000:1.

Alta capacità di carico.Questo perché il numero di denti che si mescolano contemporaneamente nella trasmissione armonica può essere superiore al 30% del numero totale di denti contemporaneamente,e le ruote morbide usano materiali ad alta intensità, e il dente è collegato con il contatto facciale.

Alta precisione di trasmissione.Questo perché il numero di denti nella trasmissione armonica allo stesso tempo e la maglia multi-dentale ha un effetto di compensazione reciproca sull'errore, quindi la precisione della trasmissione è maggiore.Nel caso dello stesso livello di precisione degli ingranaggi, l'errore di trasmissione è solo di circa 1/4 della trasmissione cilindrica ordinaria.

Alta efficienza di guida e esercizio fisico stabile.Poiché i denti molli della ruota si muovevano con un movimento radiale uniforme durante la trasmissione, anche se la velocità di ingresso è molto alta, la velocità relativa di scivolamento dei denti della ruota è ancora estremamente bassa.Quindi l'usura dei denti della ruota è piccola, elevata efficienza (può raggiungere il 69% ~ 96%). A causa dell'ingresso e della rete, entrambi i lati dell'attrezzatura hanno partecipato al lavoro, quindi non c'è stato alcun impatto e l'esercizio è stato stabile.

Semplice struttura, piccolo numero di parti e comodo installazione.Ci sono solo tre componenti di base, e l'entrata e l'uscita dell'albero sono raggi coassiali, quindi la struttura è semplice e facile da installare.

Comparato al riduttore normale, quando la coppia di uscita è la stessa, il volume del riduttore armonico può essere ridotto di 2/3,e il peso può essere ridotto di 1/2.

Adatto per applicazioni in spazi chiusi.Utilizzando le caratteristiche flessibili delle ruote morbide, questo prezioso vantaggio della rotazione è incomparabile ad altre trasmissioni.

Applicazioni

Campo dell'automazione meccanica

Nel campo dell'automazione meccanica, i riduttori armonici sono utilizzati principalmente in attrezzature automatizzate come varie robotiche, macchine da stampa, macchine per stampaggio termico e macchine di imballaggio.Può raggiungere un'alta precisionePer esempio, sulla linea di produzione industriale, la velocità di trasmissione è molto elevata.il riduttore armonico può migliorare efficacemente l'efficienza di produzione e la stabilità dell'apparecchiatura, ridurre il tasso di guasti e i tempi di manutenzione.

Il campo dell'aerospaziale

Nel settore aerospaziale, i riduttori armonici sono utilizzati principalmente per apparecchiature di controllo di trasmissione ad alta precisione come il compartimento di controllo dell'aviazione, le apparecchiature di navigazione satellitare,e piattaforme di lancio di razzi- le caratteristiche armoniche e basse inversione del riduttore armonico consentono di soddisfare i requisiti di precisione di controllo spaziale,e allo stesso tempo può ridurre notevolmente il peso dell'attrezzatura e migliorare le prestazioni dell'intero sistema.

Il campo dell'elettronica e dell'elettronica

Nel campo dell'elettronica elettrica, i riduttori armonici sono utilizzati principalmente per controlli di trasmissione di precisione ad alta velocità come vari robot, macchine di taglio CNC e apparecchiature di stampaggio termico.Alta rigidità del riduttore armonico, elevata efficienza, basso rumore e caratteristiche di alta precisione sono stati ampiamente utilizzati nel campo dell'elettronica di potenza.

ZLSH17-50-S, rapporto di riduzione 50:1 disegni meccanici del riduttore di marcia armonica e principali specifiche tecniche come indicato di seguito,

ZLSH17-80-S, rapporto di riduzione 80:1 disegni meccanici del riduttore di marcia armonica e principali specifiche tecniche come indicato di seguito,

Nota:Se avete difficoltà nella scelta del modello, contattateci e vi verrà consigliato il riduttore più adatto.

Disponibili altri tipi di riduttori armonici
