Motore passo-passo ibrido
>

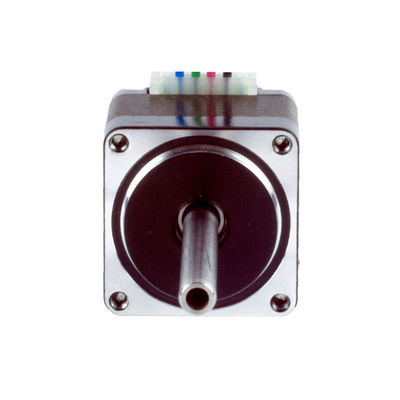

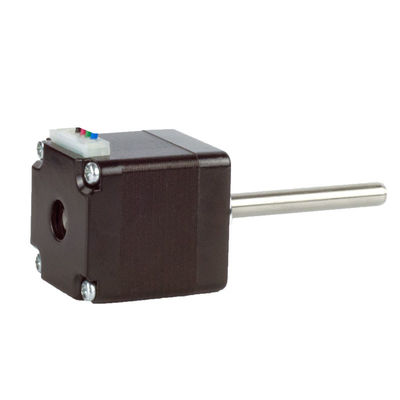

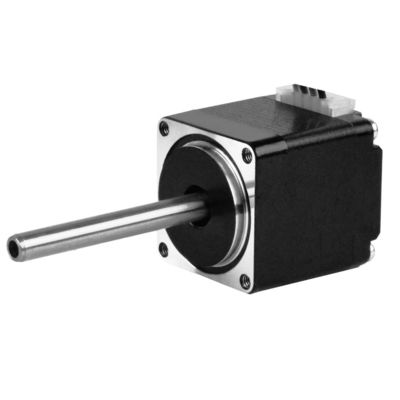

Motore passo-passo ibrido a due fasi a singolo albero 28 mm Nema 11 Motore passo-passo 28HS007 Serie

Motore passo-passo ibrido a due fasi a singolo albero 28 mm Nema 11 Motore passo-passo 28HS007 Serie

Marchio: PRMCAS
Numero di modello: Serie 28HS007
MOQ: ≥50PCS
Dettagli dell' imballaggio: 50 pezzi per ogni scatola
Condizioni di pagamento: T/T basato sul conto aziendale
Informazioni dettagliate
Luogo di origine:
CINESE
Certificazione:
CE, ROHS, CCC
Dimensione del fotogramma:
Nema 11, 28 mm
Fase:
Fase 2
Angolo di passo:
10,8°
ACCURATEZZA DI ANGOLO:
00,09°
Corrente nominale:
0.6/1.0A
Torsione di tenuta:
70,0 N.cm
Fabbricazione a partire da fili:
4
I punti salienti:
Performance di punta, lunga durata, alta velocità, elevata fluidità
Tipo di albero:
Non sposato
Personalizzazione:
Sostenuto
Capacità di alimentazione:
10000 pezzi al mese
Evidenziare:

Motore a passo ibrido a singolo albero

,

Motore passo a passo ibrido bifase

,

motore passo a passo del NEMA 11 di 28mm

Descrizione del prodotto

28HS007 Motori stepper ibridi di fase 2 serie



1. Visualizzazione dei prodotti

Il motore passo è un motore che converte il segnale di impulso digitale in un angolo di rotazione.ha un'elevata precisione di posizionamento e precisione ripetitivaIl motore passo consiste in un rotore, uno statore o un codificatore per un motore passo a ciclo chiuso.

Quando si guida il motore, il controller converte il movimento del bersaglio in impulsi e poi invia questi segnali di impulso a un driver del motore passo a passo.Il driver motore stepper identificare i segnali e coprire questi segnali in impulsi motore guidaQuesti segnali di impulso sono associati all'angolo di rotazione del motore.Il segnale di controllo può controllare con precisione la rotazione del motore per ottenere il posizionamento e il controllo.

Il motore passo a passo ha le caratteristiche di controllo della posizione accurato, alta precisione di posizionamento, lavoro affidabile e basso rumore.apparecchiature elettronicheIl suo principio di funzionamento unico consente al motore passo a passo di funzionare con precisione senza segnale di feedback, il che migliora l'efficienza e la precisione nelle applicazioni e riduce i costi di produzione.



Il motore passo è un'agenzia di esecuzione del movimento che converte il segnale di impulso in spostamento di angolo o spostamento di linea.caratteristiche principalisono i seguenti.

Alta capacità di carico.La velocità non è influenzata dalla dimensione del carico. A differenza dei motori ordinari, la velocità diminuirà quando il carico è aumentato.

Controllo comodo.Il motore passo ruota a "passo", e le caratteristiche digitali sono evidenti.

Struttura semplice.La struttura meccanica tradizionale per il controllo della velocità e della posizione è più complicata ed è difficile da regolare.la struttura dell'intera macchina è più sempliceAllo stesso tempo, non è necessaria alcuna manutenzione speciale e il tasso di guasto è molto basso.

Sto ancora fermo al 100%, senza tremare.Poiché il motore passo non dipende da feedback come posizione, velocità, ecc., quando l'impulso di ingresso si ferma, il motore passo può essere in arresto assoluto.Il servomotore non può essere fermato assolutamente, quindi la caratteristica del motore passo è sicuramente molto popolare nella necessità di applicazioni di alta precisione.

Basso rumore.Con la corretta impostazione della suddivisione, il motore passo a passo funziona molto liscio e il rumore è piccolo, il che è particolarmente adatto per applicazioni sensibili al rumore.

Naturalmente, il motore passo a passo presenta evidenti svantaggi, come ad esempio l'elevata temperatura di funzionamento.non è adatto per applicazioni sensibili al riscaldamentoTuttavia, con l'implementazione dell'algoritmo di controllo della trasmissione passo, la gamma di regolazione della corrente di ingresso sta diventando sempre più ampia, il che aiuta a ridurre significativamente il riscaldamento del motore.



Le applicazioni dei motori a passo ibridi Kaifull PRMCAS

Macchine utensili e macchine per incisione

L'applicazione dei motori passo a passo nelle macchine utensili è anche molto comune.ottenendo così precisione e velocità nell'elaborazione di pezzi di lavoro. Può ottenere diversi effetti di elaborazione, alta velocità e alta efficienza.

Attrezzature di automazione

L'applicazione dei motori passo-passo nelle apparecchiature di automazione è anche molto estesa.conseguendo così il controllo automatico dell'attrezzatura. Può ottenere diversi effetti di controllo, quali alta velocità e alta stabilità.

Macchine per la stampa

I motori passo a passo sono ampiamente utilizzati nelle stampanti. In una stampante, un motore passo a passo viene utilizzato per controllare il movimento della testa di stampa, ottenendo così la stampa precisa di testo, immagini e grafici.Può ottenere diversi effetti di stampa, come l'alta definizione, l'alta velocità e l'alta stabilità.

Componenti per autoveicoli

L'applicazione dei motori passo-passo nei componenti automobilistici è anche molto comune.finestreIn questo modo si ottiene un controllo automatizzato dei componenti automobilistici, con effetti di controllo diversi, come ad esempio elevata velocità e alta affidabilità.

Apparecchiature ottiche

In attrezzature ottiche, i motori passo a passo sono ampiamente utilizzati nei modulatori, nella regolazione fine e in altri aspetti.sono ampiamente utilizzati in vari meccanismi di posizionamento ottico, che può fornire maggiore stabilità e precisione per le apparecchiature ottiche.

Dispositivi medici

I motori passo a passo sono ampiamente utilizzati nei dispositivi medici, in particolare negli strumenti chirurgici come lame e tagliatori.L'alta precisione del posizionamento dei motori passo a passo può migliorare significativamente la precisione dell'intervento chirurgico e renderlo più sicuroI motori passo a passo possono essere utilizzati anche in dispositivi quali pacemaker e siringhe.

Applicazioni di posizionamento di precisione

I motori passo a passo sono in grado di svolgere compiti di posizionamento precisi attraverso un movimento quantitativo e angoli di passo fissi, il che li rende ampiamente utilizzati in varie apparecchiature di posizionamento di precisione,come apparecchiature ottiche, attrezzature tessili, macchine per ricamo al computer, attrezzature mediche, attrezzature di automazione, ecc. Queste attrezzature richiedono generalmente macchine di posizionamento di alta precisione e stabili,e i motori passo a passo sono perfetti per tali compiti.

In sintesi, i motori passo a passo possono essere ampiamente utilizzati in vari campi a causa delle loro caratteristiche di movimento quantitativo e angolo passo fisso, fornendo una maggiore precisione ed efficienza.



2Specificativi tecnici generali del motore a passo ibrido



Angolo di passo 1.8° (2 fase)
Accuratezza dell'angolo di passo 00,09°
Tipo di albero Single, diametro 4 mm (personalizzabile)
Aumento della temperatura. Meno di 80 °C (corrente nominale)
Temperature superficiali massime Max. permesso 100°C
Temperatura ambiente -20 °C ~ +50 °C
Grado di isolamento 100 MΩ Min. , classe B
Stretta dielettrica 500 VAC per 1 minuto
Max. carico assiale 5N
Max. carico radiale 25N (10 mm dalla superficie di montaggio)
Certificati Rohs, CE, CCC (secondo le esigenze del cliente)



3Fogli di dati sulle prestazioni dei motori stepper ibridi

Modello Corrente Resistenza Induttanza Torsione di tenuta Torsione di frenata Inerzia del rotore Bi/Unipolare Peso Distanze
  A/Ø Ω/Ø mH/Ø N.cm N.cm g.cm2 # di Leads g mm
28HS012-0604S-39-4.5F 0.6 9.3 7.5 12.0 0.6 12 Bi (4) 150 39.2
28HS012-1004S-39-4.5F 1.0 3.3 2.7 12.0 0.6 12 Bi (4) 150 39.2



4Dimensioni meccaniche (in mm)

Motore passo-passo ibrido a due fasi a singolo albero 28 mm Nema 11 Motore passo-passo 28HS007 Serie 0



5. Corrispondenza di connettore con dimensioni di conduttore

Motore passo-passo ibrido a due fasi a singolo albero 28 mm Nema 11 Motore passo-passo 28HS007 Serie 1



6. Diagramma di cablaggio

Motore passo-passo ibrido a due fasi a singolo albero 28 mm Nema 11 Motore passo-passo 28HS007 Serie 2



7. Curve di coppia di velocità

Motore passo-passo ibrido a due fasi a singolo albero 28 mm Nema 11 Motore passo-passo 28HS007 Serie 3
