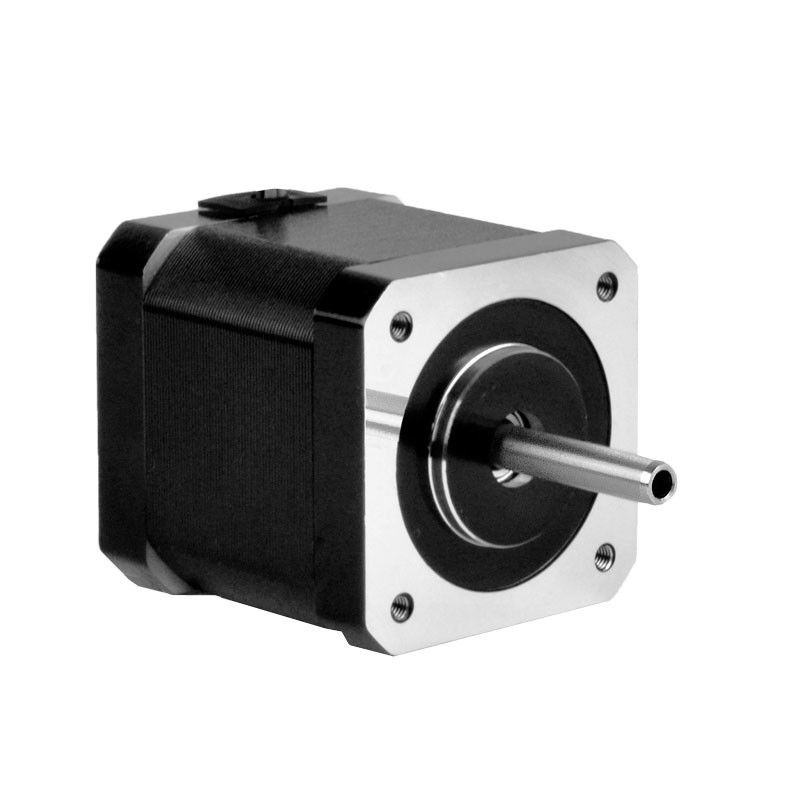

1. Visualizzazione del prodotto

Il motore a passo è un motore che converte il segnale di impulso elettrico nel corrispondente spostamento dell'angolo o dello spostamento della linea.Può utilizzare la quantità e la frequenza dell'impulso per controllare la rotazione (angolo di rotazione, velocità di rotazione) nelle applicazioni di automazione. per ogni impulso, il rotore del motore ruota in angolo o in avanti, e il suo spostamento dell'angolo di uscita o dello spostamento della linea è proporzionale all'impulso di ingresso,e la velocità è proporzionale alla frequenza di impulsoPertanto, il motore a passo è anche chiamato motore a impulso.

In caso di non sovraccarico, la velocità del motore e la posizione di arresto dipendono solo dalla frequenza e dal numero dell'input pulsato, senza essere influenzati dalla variazione di carico.aggiungere un segnale di impulso al motoreIl vantaggio di questa relazione lineare tra impulso e rotazione angolare, oltre al fatto che un motore passo ha solo errori periodici senza errori cumulativi,rendere il motore passo ampiamente utilizzato nella velocità di automazione, posizione e altri campi di controllo facilmente.

Con lo sviluppo della ricerca sui prodotti e dello sviluppo della tecnologia, le prestazioni del sistema passo sono state ulteriormente migliorate.Non ci saranno perdite di passo per lo più al giorno d'oggi, e la durata di vita molto lunga, quasi senza necessità di manutenzione, che rende steppers popolare e ampiamente utilizzato in molti tipi di applicazioni di controllo del movimento di automazione industriale.

Anche se il motore passo a passo e la sua tecnologia di controllo sono attualmente molto maturi, se non usato correttamente, può ancora verificarsi una situazione di perdita di passo, cioè errore di posizione ecc. Qui,analizzare alcuni problemi e soluzioni.

Perdita di impulsi quando si cambia direzione porta a posizionamento impreciso

Quando si cambia direzione, l'impulso si perde, il che significa che è preciso in qualsiasi direzione, ma non appena si cambia direzione, gli errori si accumulano, e più volte si cambia,più è parziale.

SoluzioneIn generale, i driver passo a passo hanno determinati requisiti per i segnali di direzione e di impulso.il segnale di direzione è determinato pochi microsecondi prima dell'arrivo del primo bordo in aumento o in diminuzione dell'impulso (diversi conducenti hanno requisiti diversi)In caso contrario, ci sarà un impulso che corre nella direzione opposta alla direzione effettiva richiesta.con le suddivisioni più piccole che diventano più importantiLa soluzione principale è quella di usare un software per modificare la logica dell'impulso o aggiungere un ritardo.

La velocità iniziale è troppo elevata e l'accelerazione è troppo grande, il che a volte provoca una perdita di passo.

SoluzioneA causa delle caratteristiche del motore passo a passo, la velocità iniziale non deve essere troppo elevata, soprattutto quando l'inerzia del carico è elevata.in modo che l'impatto sia piccoloSe la stessa accelerazione è troppo grande, avrà anche un grande impatto sul sistema, che è semplice eccesso

Torsione di uscita del motore insufficiente

Soluzione:Aumentare la corrente del motore in modo appropriato, aumentare la tensione del driver progressivo (fare attenzione al driver opzionale), e scegliere un motore con coppia più elevata.

Le interferenze elettromagnetiche ambientali causano un malfunzionamento del controller o del conducente, con conseguente posizionamento impreciso.

È necessario individuare la fonte di disturbo e ridurre le sue interferenze elettromagnetiche sul sistema stepper, come ad esempio aumentare la distanza spaziale, utilizzando fili schermati per le linee di segnale,e garantire una buona messa a terra del controller o del conducente per bloccare i canali di comunicazione e migliorare la sua capacità anti-interferenza.

Soluzioni:

• Sostituendo i fili ordinari con fili a doppia schermatura, le linee di segnale nel sistema sono separate dai fili ad alta corrente o alta tensione per ridurre la capacità di interferenza elettromagnetica.
• Filtrare le onde di disturbo dalla rete elettrica utilizzando filtri di potenza,e aggiungere filtri di potenza ai terminali di ingresso delle principali apparecchiature elettriche in condizioni ammissibili per ridurre le interferenze tra i dispositivi all'interno del sistema.
• Per la trasmissione del segnale tra i dispositivi è meglio utilizzare dispositivi di blocco fotoelettrico.i segnali di impulso e direzionale devono essere trasmessi con metodi differenziali con blocco fotoelettricoNei carichi razionali (come i relè elettromagnetici, le valvole solenoidi), a entrambe le estremità viene aggiunto un circuito di assorbimento della resistenza o di scarica rapida.I carichi razionali possono sperimentare una tensione massima di 10-100 volte nel momento iniziale, se la frequenza di funzionamento è superiore a 20KHZ.

- Sì.Le applicazioni dei motori a passo ibridi Kaifull PRMCAS

Utilizzato principalmente nell'industria, nell'aerospaziale, nella robotica, nella misurazione di precisione e in altri campi, come teodoliti optoelettronici per il monitoraggio dei satelliti, strumenti militari,apparecchiature di comunicazione e radar, la diffusa applicazione della tecnologia di azionamento a suddivisione rende il numero di fasi dei motori non limitato dall'angolo di passo, rendendo più conveniente la progettazione del prodotto.nella tecnologia di azionamento di divisione dei motori passo a passo, sono adottati l'azionamento di corrente costante di taglio, l'azionamento di modulazione della larghezza dell'impulso dello strumento e il controllo dell'azionamento di rotazione uniforme di ampiezza costante del vettore di corrente,migliorare notevolmente la precisione di funzionamento dei motori passo e promuovere lo sviluppo di motori passo in direzione di alta velocità e precisione nelle applicazioni a media e bassa potenza.

I motori passo-passo ibridi Kaifull sono attualmente ampiamente utilizzati in varie apparecchiature e strumenti di automazione quali macchine per incisione, macchine laser, macchine utensili CNC, macchine tessili e di abbigliamento,attrezzature mediche, apparecchiature di misura, apparecchiature di elaborazione elettronica, apparecchiature per macchine di imballaggio, ecc.

Nel campo della robotica

Nel campo della robotica, i motori passo a passo sono ampiamente utilizzati per controllare il movimento e la direzione dei bracci del robot.il robot può raccogliere o posizionare facilmente e con precisione oggetti.

Assemblaggio di stampa

Nell'industria della stampa e dell'assemblaggio, i motori passo a passo permettono di realizzare la stampa e l'assemblaggio di alta qualità controllando il movimento di rulli, dischi e altre parti in movimento sulla macchina da stampa.

Dispositivi medici

Nel campo dei dispositivi medici, i motori passo a passo sono utilizzati per controllare il posizionamento automatico e il movimento di robot chirurgici e attrezzature mediche.

Stampa 3D

Nella tecnologia di stampa 3D, i motori passo a passo possono ottenere strutture e forme 3D complesse controllando il movimento della testa di stampa.

Automazione industriale

Nel campo dell'automazione industriale, i motori passo a passo sono ampiamente utilizzati nel controllo di varie apparecchiature, come macchine di incisione, macchine laser, macchine utensili CNC,macchine e apparecchi per l'abbigliamento, attrezzature mediche, attrezzature di misura, attrezzature di elaborazione elettronica, macchine di imballaggio e altre attrezzature e strumenti di automazione.

In sintesi, i motori passo a passo sono diventati un componente indispensabile in vari campi di applicazione,aiutare vari dispositivi e macchine a completare azioni complesse attraverso il loro movimento stabile e il controllo preciso.

2Specificativi tecnici generali del motore a passo ibrido

3Fogli di dati sulle prestazioni dei motori stepper ibridi

4Dimensioni meccaniche (in mm)

5. Corrispondenza di connettore con dimensioni di conduttore

6. Diagramma di cablaggio

7. Curve di coppia di velocità
