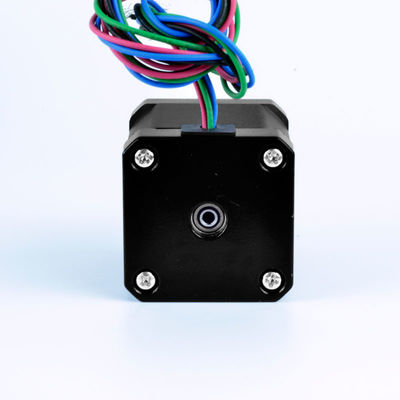

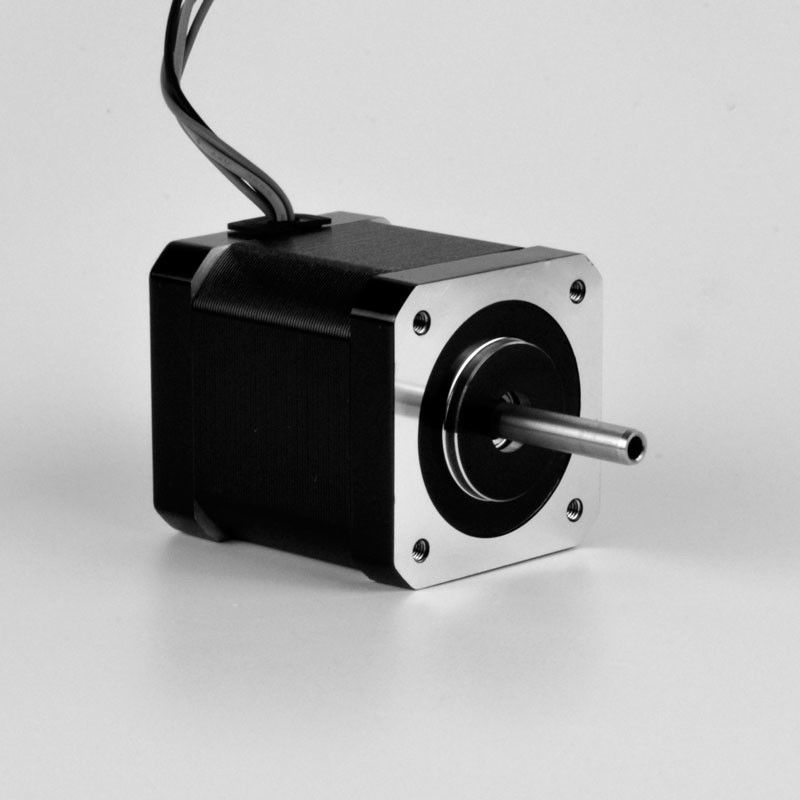

1. Visualizzazione del prodotto

Il motore a passo è un motore che converte il segnale di impulso elettrico nel corrispondente spostamento dell'angolo o dello spostamento della linea.Può utilizzare la quantità e la frequenza dell'impulso per controllare la rotazione (angolo di rotazione, velocità di rotazione) nelle applicazioni di automazione. per ogni impulso, il rotore del motore ruota in angolo o in avanti, e il suo spostamento dell'angolo di uscita o dello spostamento della linea è proporzionale all'impulso di ingresso,e la velocità è proporzionale alla frequenza di impulsoPertanto, il motore a passo è anche chiamato motore a impulso.

In caso di non sovraccarico, la velocità del motore e la posizione di arresto dipendono solo dalla frequenza e dal numero dell'input pulsato, senza essere influenzati dalla variazione di carico.aggiungere un segnale di impulso al motoreIl vantaggio di questa relazione lineare tra impulso e rotazione angolare, oltre al fatto che un motore passo ha solo errori periodici senza errori cumulativi,rendere il motore passo ampiamente utilizzato nella velocità di automazione, posizione e altri campi di controllo facilmente.

Con lo sviluppo della ricerca sui prodotti e dello sviluppo della tecnologia, le prestazioni del sistema passo sono state ulteriormente migliorate.Non ci saranno perdite di passo per lo più al giorno d'oggi, e la durata di vita molto lunga, quasi senza necessità di manutenzione, che rende steppers popolare e ampiamente utilizzato in molti tipi di applicazioni di controllo del movimento di automazione industriale.

Anche se il motore passo a passo e la sua tecnologia di controllo sono attualmente molto maturi, se non usato correttamente, può ancora verificarsi una situazione di perdita di passo, cioè errore di posizione ecc. Qui,analizzare alcuni problemi e soluzioni.

Perdita di impulsi quando si cambia direzione porta a posizionamento impreciso

Quando si cambia direzione, l'impulso si perde, il che significa che è preciso in qualsiasi direzione, ma non appena si cambia direzione, gli errori si accumulano, e più volte si cambia,più è parziale.

SoluzioneIn generale, i driver passo a passo hanno determinati requisiti per i segnali di direzione e di impulso.il segnale di direzione è determinato pochi microsecondi prima dell'arrivo del primo bordo in aumento o in diminuzione dell'impulso (diversi conducenti hanno requisiti diversi)In caso contrario, ci sarà un impulso che corre nella direzione opposta alla direzione effettiva richiesta.con le suddivisioni più piccole che diventano più importantiLa soluzione principale è quella di usare un software per modificare la logica dell'impulso o aggiungere un ritardo.

La velocità iniziale è troppo elevata e l'accelerazione è troppo grande, il che a volte provoca una perdita di passo.

SoluzioneA causa delle caratteristiche del motore passo a passo, la velocità iniziale non deve essere troppo elevata, soprattutto quando l'inerzia del carico è elevata.in modo che l'impatto sia piccoloSe la stessa accelerazione è troppo grande, avrà anche un grande impatto sul sistema, che è semplice eccesso

Torsione di uscita del motore insufficiente

Soluzione:Aumentare la corrente del motore in modo appropriato, aumentare la tensione del driver progressivo (fare attenzione al driver opzionale), e scegliere un motore con coppia più elevata.

Le interferenze elettromagnetiche ambientali causano un malfunzionamento del controller o del conducente, con conseguente posizionamento impreciso.

È necessario individuare la fonte di disturbo e ridurre le sue interferenze elettromagnetiche sul sistema stepper, come ad esempio aumentare la distanza spaziale, utilizzando fili schermati per le linee di segnale,e garantire una buona messa a terra del controller o del conducente per bloccare i canali di comunicazione e migliorare la sua capacità anti-interferenza.

Soluzioni:

• Sostituendo i fili ordinari con fili a doppia schermatura, le linee di segnale nel sistema sono separate dai fili ad alta corrente o alta tensione per ridurre la capacità di interferenza elettromagnetica.
• Filtrare le onde di disturbo dalla rete elettrica utilizzando filtri di potenza,e aggiungere filtri di potenza ai terminali di ingresso delle principali apparecchiature elettriche in condizioni ammissibili per ridurre le interferenze tra i dispositivi all'interno del sistema.
• Per la trasmissione del segnale tra i dispositivi è meglio utilizzare dispositivi di blocco fotoelettrico.i segnali di impulso e direzionale devono essere trasmessi con metodi differenziali con blocco fotoelettricoNei carichi razionali (come i relè elettromagnetici, le valvole solenoidi), a entrambe le estremità viene aggiunto un circuito di assorbimento della resistenza o di scarica rapida.I carichi razionali possono sperimentare una tensione massima di 10-100 volte nel momento iniziale, se la frequenza di funzionamento è superiore a 20KHZ.

- Sì.Le applicazioni dei motori a passo ibridi Kaifull PRMCAS

I motori a passo ibridi Kaifull sono utilizzati principalmente nei sistemi di controllo digitale, con un funzionamento di alta precisione e affidabilità.Il controllo a circuito chiuso può anche essere ottenutoI motori passo a passo sono stati ampiamente utilizzati nei sistemi di controllo digitale, come i dispositivi di conversione digitale in analogo, le macchine utensili CNC, le periferiche dei computer, i registratori automatici, gli orologi, ecc.,sono stati applicati anche nelle linee di produzione di automazione industriale, nelle apparecchiature di stampa, ecc.

Gli scenari di applicazione dei motori passo-passo Kaifull sono molto ampi e i seguenti sono alcuni esempi di applicazione:

Campo industriale:I motori passo a passo sono utilizzati nella strumentazione automobilistica, nelle attrezzature di produzione di automazione delle macchine utensili, nella produzione di robot, nell'ispezione e nel flusso dei processi.

Campo di sicurezza: utilizzato per i prodotti di monitoraggio, come PAN/ZOOM/TILT per le telecamere di sicurezza.

Campo medico; pompe idrauliche, ventilatori e analizzatori di sangue utilizzati in scanner medici, campionatori, fotografia orale digitale.

Nel settore dell'elettronica di consumo, viene utilizzato in varie fasi della produzione di prodotti elettronici, come la stampa con pasta di saldatura, il posizionamento SMT, la saldatura a riversamento, l'ispezione visiva, la produzione di cavi con terminali,macchine per la distribuzione, macchine per laminare a schermo, stampanti 3D, ecc.

Attrezzature e strumenti di precisione: utilizzati in bancomat, stampanti a getto d'inchiostro, macchine da incisione, macchine fotografiche, apparecchiature per verniciatura a spruzzo, periferiche per computer e dispositivi di memorizzazione di dati di grandi dimensioni, strumenti di precisione,sistemi informativi di controllo industriale, automazione degli uffici, robot e altri campi, particolarmente adatti per applicazioni con un funzionamento regolare, basso rumore, risposta rapida, lunga durata di vita e coppia di uscita elevata.

Macchine e apparecchi per la lavorazione tessile: è ampiamente utilizzato nelle macchine tessili, come le macchine di ricamo computerizzate.basso rumore di esercizio, funzionamento stabile, buone prestazioni di controllo e basso costo complessivo.

Dispositivi mobili piatti: come macchine di taglio laser, stampanti, scanner, ecc.

Strumenti di misurazione: come scanner 3D ad alta precisione, apparecchiature di misurazione ottica, ecc.

Apparecchiature mediche: utilizzati per strumenti medici e chirurgici, ecc.

Obiettivo della fotocameraUtilizzato per la messa a fuoco e il movimento di dispositivi ottici, ecc.

Questi scenari di applicazione richiedono in genere che i motori passo a passo abbiano caratteristiche quali alta precisione, basso rumore, risposta rapida e lunga durata per soddisfare il posizionamento, il controllo,e le esigenze di prestazione dei diversi settori.

2Specificativi tecnici generali del motore a passo ibrido

3Fogli di dati sulle prestazioni dei motori stepper ibridi

4Dimensioni meccaniche (in mm)

5. Corrispondenza di connettore con dimensioni di conduttore

6. Diagramma di cablaggio

7. Curve di coppia di velocità
