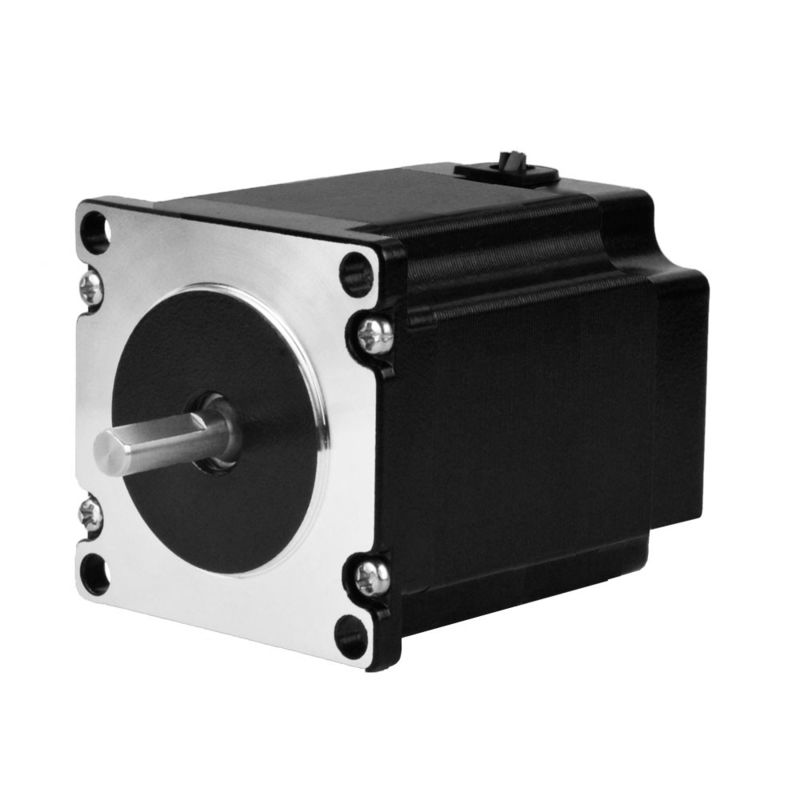

1. Visualizzazione del prodotto

Il motore a passo è un motore che converte il segnale di impulso elettrico nel corrispondente spostamento dell'angolo o dello spostamento della linea.Può utilizzare la quantità e la frequenza dell'impulso per controllare la rotazione (angolo di rotazione, velocità di rotazione) nelle applicazioni di automazione. per ogni impulso, il rotore del motore ruota in angolo o in avanti, e il suo spostamento dell'angolo di uscita o dello spostamento della linea è proporzionale all'impulso di ingresso,e la velocità è proporzionale alla frequenza di impulsoPertanto, il motore a passo è anche chiamato motore a impulso.

In caso di non sovraccarico, la velocità del motore e la posizione di arresto dipendono solo dalla frequenza e dal numero dell'input pulsato, senza essere influenzati dalla variazione di carico.aggiungere un segnale di impulso al motoreIl vantaggio di questa relazione lineare tra impulso e rotazione angolare, oltre al fatto che un motore passo ha solo errori periodici senza errori cumulativi,rendere il motore passo ampiamente utilizzato nella velocità di automazione, posizione e altri campi di controllo facilmente.

Con lo sviluppo della ricerca sui prodotti e dello sviluppo della tecnologia, le prestazioni del sistema passo sono state ulteriormente migliorate.Non ci saranno perdite di passo per lo più al giorno d'oggi, e la durata di vita molto lunga, quasi senza necessità di manutenzione, che rende steppers popolare e ampiamente utilizzato in molti tipi di applicazioni di controllo del movimento di automazione industriale.

Attualmente, i motori passo a passo sono ampiamente utilizzati nel campo del controllo del movimento.Diverse questioni da notarequando si utilizzano motori a passo ibridi.

La coppia del motore passo diminuirà con l'aumento della velocità.

Quando il motore passo a passo ruota, l'induttanza di ogni avvolgimento di fase del motore formerà una forza elettromotrice inversa.In questo caso, la corrente di fase del motore diminuisce con l'aumento della frequenza (o velocità), con conseguente diminuzione della coppia.

Il motore passo a passo può funzionare bene a basse velocità, ma se supera una certa velocità, potrebbe non avviarsi o potrebbe esserci un forte fischio di rumore.

Il motore passo a passo ha un parametro tecnico: frequenza di avvio a carico nullo, che è la frequenza di impulsi alla quale il motore passo a passo può avviarsi normalmente in condizioni di non carico.Se la frequenza dell'impulso è superiore a questo valore, il motore non può iniziare normalmente e può subire una perdita di passo o un blocco del rotore.dovrebbe esserci un processo di accelerazione nella frequenza di impulso, vale a dire che la frequenza di partenza dovrebbe essere inferiore,e quindi una certa accelerazione deve essere applicata per raggiungere l'alta frequenza desiderata (la velocità del motore dovrebbe aumentare da bassa velocità ad alta velocità).

Come superare le vibrazioni e il rumore dei motori passo-passo ibridi bi-fase durante il funzionamento a bassa velocità?

Gli svantaggi inerenti ai motori passo a passo sono l'elevata vibrazione e il rumore durante la rotazione a bassa velocità, che possono generalmente essere superati dalle seguenti soluzioni:

A. Se il motore passo a passo funziona esattamente nella zona di risonanza, la trasmissione meccanica, come la modifica del rapporto di riduzione, può evitare la zona di risonanza;

B. Il metodo più usato e conveniente è quello di utilizzare driver con funzioni di suddivisione;

C. Sostituire con un motore passo con angolo di passo più piccolo, come un motore passo trifase o a cinque fasi.

Le applicazioni dei motori a passo ibridi Kaifull PRMCAS

Macchine utensili e macchine per incisione

L'applicazione dei motori passo a passo nelle macchine utensili è anche molto comune.ottenendo così precisione e velocità nell'elaborazione di pezzi di lavoro. Può ottenere diversi effetti di elaborazione, alta velocità e alta efficienza.

Attrezzature di automazione

L'applicazione dei motori passo-passo nelle apparecchiature di automazione è anche molto estesa.conseguendo così il controllo automatico dell'attrezzatura. Può ottenere diversi effetti di controllo, quali alta velocità e alta stabilità.

Macchine per la stampa

I motori passo a passo sono ampiamente utilizzati nelle stampanti. In una stampante, un motore passo a passo viene utilizzato per controllare il movimento della testa di stampa, ottenendo così la stampa precisa di testo, immagini e grafici.Può ottenere diversi effetti di stampa, come l'alta definizione, l'alta velocità e l'alta stabilità.

Componenti per autoveicoli

L'applicazione dei motori passo-passo nei componenti automobilistici è anche molto comune.finestreIn questo modo si ottiene un controllo automatizzato dei componenti automobilistici, con effetti di controllo diversi, come ad esempio elevata velocità e alta affidabilità.

Apparecchiature ottiche

In attrezzature ottiche, i motori passo a passo sono ampiamente utilizzati nei modulatori, nella regolazione fine e in altri aspetti.sono ampiamente utilizzati in vari meccanismi di posizionamento ottico, che può fornire maggiore stabilità e precisione per le apparecchiature ottiche.

Dispositivi medici

I motori passo a passo sono ampiamente utilizzati nei dispositivi medici, in particolare negli strumenti chirurgici come lame e tagliatori.L'alta precisione del posizionamento dei motori passo a passo può migliorare significativamente la precisione dell'intervento chirurgico e renderlo più sicuroI motori passo a passo possono essere utilizzati anche in dispositivi quali pacemaker e siringhe.

Applicazioni di posizionamento di precisione

I motori passo a passo sono in grado di svolgere compiti di posizionamento precisi attraverso un movimento quantitativo e angoli di passo fissi, il che li rende ampiamente utilizzati in varie apparecchiature di posizionamento di precisione,come apparecchiature ottiche, attrezzature tessili, macchine per ricamo al computer, attrezzature mediche, attrezzature di automazione, ecc. Queste attrezzature richiedono generalmente macchine di posizionamento di alta precisione e stabili,e i motori passo a passo sono perfetti per tali compiti.

In sintesi, i motori passo possono essere ampiamente utilizzati in vari campi a causa delle loro caratteristiche di movimento quantitativo e angolo passo fisso,fornire una forza motrice più precisa ed efficiente per le attrezzature meccaniche al fine di ottenere una maggiore efficienza e qualità della produzione.

2Specificativi tecnici generali del motore a passo ibrido

3Fogli di dati sulle prestazioni dei motori stepper ibridi

4Dimensioni meccaniche (in mm)

5. Diagramma di cablaggio

6. Curve di coppia di velocità
