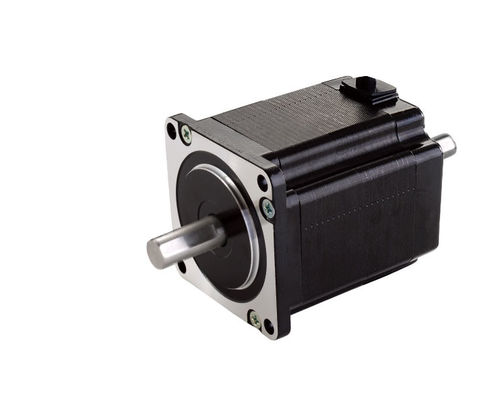

57AHS140 Motore stepper ibrido a due assi a sei fili a 2 fasi

1. Visualizzazione dei prodotti

Il motore passo è un'agenzia esecutiva che converte gli impulsi elettrici in spostamento di angolo.È possibile controllare lo spostamento dell'angolo controllando il numero di impulsi per raggiungere lo scopo di posizionamento precisoAllo stesso tempo, è possibile controllare la velocità e l'accelerazione della rotazione del motore controllando la frequenza di impulso per raggiungere lo scopo della regolazione della velocità.

Il motore a passo ibrido è attualmente il motore a passo più utilizzato e tutti conoscono il motore a passo..

Come scegliere il motore passo giusto per le nostre applicazioni?

Scegliere la coppia del motore a gradini

La coppia del motore a passo è simile alla "potenza" dei motori tradizionali.La struttura fisica del motore a passo è completamente diversa da quella dei motori CA e CC e la potenza di uscita può essere variabile.

Generalmente, si seleziona la dimensione del motore in base alla necessità di coppia in funzione. Per esempio, se la coppia necessaria è inferiore a 0,8N.M, sono adatti motori passo a passo di dimensione telaio 20/28/35/39/42mm.Se la coppia richiesta è di circa 1N.M, selezionare il motore da 57 mm. Quando la coppia richiesta è di diversi N.M o anche più, di solito selezionare motori a gradini con dimensioni di telaio da 86/110/130 mm o più.

Selezione della velocità del motore a gradini

Una particolare attenzione deve essere prestata alla velocità del motore passo-passo di destinazione, perché la coppia di uscita del motore è inversamente proporzionale alla velocità, cioèquando la velocità del motore passo è bassa (500-600 giri al minuto o velocità inferiore al minuto)Quando la velocità del motore aumenta, la coppia del motore diminuisce e soprattutto quando la velocità è superiore a 1000 giri al minuto.

A volte, quando sono necessari motori ad alta velocità, è necessario considerare attentamente la resistenza della bobina, l'induttanza e altri indicatori del motore a gradini.Scegliere un motore con un po'meno di induttanza è meglioTuttavia, se si desidera una bassa velocità e una grande coppia, è meglio un motore passo a passo con induttanza non inferiore a 10mH.

Selezione della frequenza di avvio a carico nullo

Questo è un indicatore più importante per l'acquisto di motori: se è necessario avviare e fermare frequentemente in un breve lasso di tempo e la velocità è di circa 1000 giri al minuto (o superiore),di solito è necessario "avviamento accelerato", vale a dire bisogno di un motore con alta frequenza di avvio a zero carico.

Selezione della fase

Per quanto riguarda la scelta del numero di fasi del motore passo, molti clienti non prestano sufficiente attenzione.,La maggior parte dei motori a due fasi sono sufficienti, ma se sono necessarie prestazioni più elevate, è necessario utilizzare motori a due fasi.specialmente per la precisione o la levigatezza, 3-fase o 5-fase può essere migliore.

Selezionare il livello di protezione

Esistono motori a passo speciale, ad esempio impermeabili e impermeabili all'olio, impermeabili alla polvere per alcune occasioni speciali.

Altre specifiche speciali

Se avete bisogno di motori a passo speciale, contattateci.fusolio vuoto, doppio asse, codificatore, fascia, cintura freni, ecc.

Attualmente, i motori passo a passo sono ampiamente utilizzati nel campo del controllo del movimento.diversi problemiche devono essere notati quando si utilizzano motori a passo ibridi.

La coppia del motore passo diminuirà con l'aumento della velocità.

Quando il motore passo a passo ruota, l'induttanza di ogni avvolgimento di fase del motore formerà una forza elettromotrice inversa.In questo caso, la corrente di fase del motore diminuisce con l'aumento della frequenza (o velocità), con conseguente diminuzione della coppia.

Il motore passo a passo può funzionare bene a basse velocità, ma se supera una certa velocità, potrebbe non avviarsi o potrebbe esserci un forte fischio di rumore.

Il motore passo a passo ha un parametro tecnico: frequenza di avvio a carico nullo, che è la frequenza di impulsi alla quale il motore passo a passo può avviarsi normalmente in condizioni di non carico.Se la frequenza dell'impulso è superiore a questo valore, il motore non può iniziare normalmente e può subire una perdita di passo o un blocco del rotore.dovrebbe esserci un processo di accelerazione nella frequenza di impulso, vale a dire che la frequenza di partenza dovrebbe essere inferiore,e quindi una certa accelerazione deve essere applicata per raggiungere l'alta frequenza desiderata (la velocità del motore dovrebbe aumentare da bassa velocità ad alta velocità).

Come superare le vibrazioni e il rumore dei motori passo-passo ibridi bi-fase durante il funzionamento a bassa velocità?

Gli svantaggi inerenti ai motori passo a passo sono l'elevata vibrazione e il rumore durante la rotazione a bassa velocità, che possono generalmente essere superati dalle seguenti soluzioni:

A. Se il motore passo a passo funziona esattamente nella zona di risonanza, la trasmissione meccanica, come la modifica del rapporto di riduzione, può evitare la zona di risonanza;

B. Il metodo più usato e conveniente è quello di utilizzare driver con funzioni di suddivisione;

C. Sostituire con un motore passo con angolo di passo più piccolo, come un motore passo trifase o a cinque fasi.

Le applicazioni dei motori a passo ibridi Kaifull PRMCAS

Utilizzato principalmente nell'industria, nell'aerospaziale, nella robotica, nella misurazione di precisione e in altri campi, come teodoliti optoelettronici per il monitoraggio dei satelliti, strumenti militari,apparecchiature di comunicazione e radar, la diffusa applicazione della tecnologia di azionamento a suddivisione rende il numero di fasi dei motori non limitato dall'angolo di passo, rendendo più conveniente la progettazione del prodotto.nella tecnologia di azionamento di divisione dei motori passo a passo, sono adottati l'azionamento di corrente costante di taglio, l'azionamento di modulazione della larghezza dell'impulso dello strumento e il controllo dell'azionamento di rotazione uniforme di ampiezza costante del vettore di corrente,migliorare notevolmente la precisione di funzionamento dei motori passo e promuovere lo sviluppo di motori passo in direzione di alta velocità e precisione nelle applicazioni a media e bassa potenza.

I motori passo-passo ibridi Kaifull sono attualmente ampiamente utilizzati in varie apparecchiature e strumenti di automazione quali macchine per incisione, macchine laser, macchine utensili CNC, macchine tessili e di abbigliamento,attrezzature mediche, apparecchiature di misura, apparecchiature di elaborazione elettronica, apparecchiature per macchine di imballaggio, ecc.

Nel campo della robotica

Nel campo della robotica, i motori passo a passo sono ampiamente utilizzati per controllare il movimento e la direzione dei bracci del robot.il robot può raccogliere o posizionare facilmente e con precisione oggetti.

Assemblaggio di stampa

Nell'industria della stampa e dell'assemblaggio, i motori passo a passo permettono di realizzare la stampa e l'assemblaggio di alta qualità controllando il movimento di rulli, dischi e altre parti in movimento sulla macchina da stampa.

Dispositivi medici

Nel campo dei dispositivi medici, i motori passo a passo sono utilizzati per controllare il posizionamento automatico e il movimento di robot chirurgici e attrezzature mediche.

Stampa 3D

Nella tecnologia di stampa 3D, i motori passo a passo possono ottenere strutture e forme 3D complesse controllando il movimento della testa di stampa.

Automazione industriale

Nel campo dell'automazione industriale, i motori passo a passo sono ampiamente utilizzati nel controllo di varie apparecchiature, come macchine di incisione, macchine laser, macchine utensili CNC,macchine e apparecchi per l'abbigliamento, attrezzature mediche, attrezzature di misura, attrezzature di elaborazione elettronica, macchine di imballaggio e altre attrezzature e strumenti di automazione.

In sintesi, i motori passo a passo sono diventati un componente indispensabile in vari campi di applicazione,aiutare vari dispositivi e macchine a completare azioni complesse attraverso il loro movimento stabile e il controllo preciso.

2Specificativi tecnici generali del motore a passo ibrido

3Fogli di dati sulle prestazioni dei motori stepper ibridi

4Dimensioni meccaniche (in mm)

5. Diagramma di cablaggio

6. Curve di coppia di velocità
