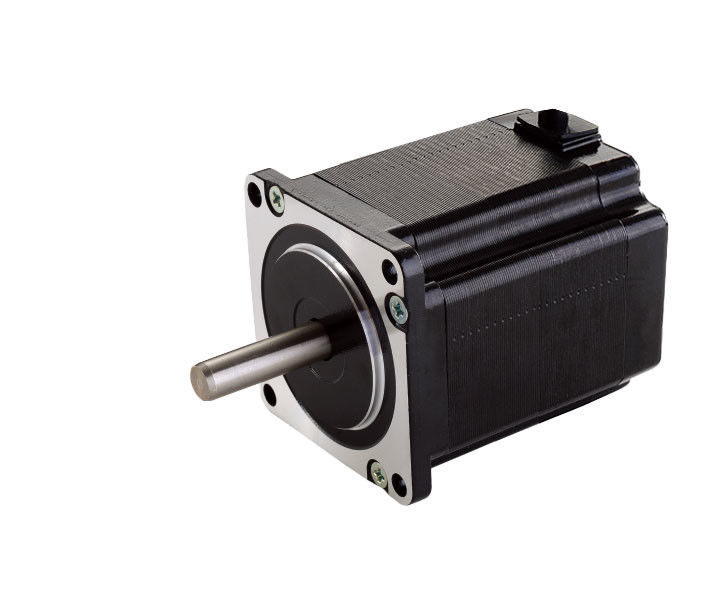

1. Visualizzazione dei prodotti

Il motore passo è un'agenzia esecutiva che converte gli impulsi elettrici in spostamento di angolo.È possibile controllare lo spostamento dell'angolo controllando il numero di impulsi per raggiungere lo scopo di posizionamento precisoAllo stesso tempo, è possibile controllare la velocità e l'accelerazione della rotazione del motore controllando la frequenza di impulso per raggiungere lo scopo della regolazione della velocità.

Il motore a passo ibrido è attualmente il motore a passo più utilizzato e tutti conoscono il motore a passo..

Come scegliere il motore passo giusto per le nostre applicazioni?

Scegliere la coppia del motore a gradini

La coppia del motore a passo è simile alla "potenza" dei motori tradizionali.La struttura fisica del motore a passo è completamente diversa da quella dei motori CA e CC e la potenza di uscita può essere variabile.

Generalmente, si seleziona la dimensione del motore in base alla necessità di coppia in funzione. Per esempio, se la coppia necessaria è inferiore a 0,8N.M, sono adatti motori passo a passo di dimensione telaio 20/28/35/39/42mm.Se la coppia richiesta è di circa 1N.M, selezionare il motore da 57 mm. Quando la coppia richiesta è di diversi N.M o anche più, di solito selezionare motori a gradini con dimensioni di telaio da 86/110/130 mm o più.

Selezione della velocità del motore a gradini

Una particolare attenzione deve essere prestata alla velocità del motore passo-passo di destinazione, perché la coppia di uscita del motore è inversamente proporzionale alla velocità, cioèquando la velocità del motore passo è bassa (500-600 giri al minuto o velocità inferiore al minuto)Quando la velocità del motore aumenta, la coppia del motore diminuisce e soprattutto quando la velocità è superiore a 1000 giri al minuto.

A volte, quando sono necessari motori ad alta velocità, è necessario considerare attentamente la resistenza della bobina, l'induttanza e altri indicatori del motore a gradini.Scegliere un motore con un po'meno di induttanza è meglioTuttavia, se si desidera una bassa velocità e una grande coppia, è meglio un motore passo a passo con induttanza non inferiore a 10mH.

Selezione della frequenza di avvio a carico nullo

Questo è un indicatore più importante per l'acquisto di motori: se è necessario avviare e fermare frequentemente in un breve lasso di tempo e la velocità è di circa 1000 giri al minuto (o superiore),di solito è necessario "avviamento accelerato", vale a dire bisogno di un motore con alta frequenza di avvio a zero carico.

Selezione della fase

Per quanto riguarda la scelta del numero di fasi del motore passo, molti clienti non prestano sufficiente attenzione.,La maggior parte dei motori a due fasi sono sufficienti, ma se sono necessarie prestazioni più elevate, è necessario utilizzare motori a due fasi.specialmente per la precisione o la levigatezza, 3-fase o 5-fase può essere migliore.

Selezionare il livello di protezione

Esistono motori a passo speciale, ad esempio impermeabili e impermeabili all'olio, impermeabili alla polvere per alcune occasioni speciali.

Altre specifiche speciali

Se avete bisogno di motori a passo speciale, contattateci.fusolio vuoto, doppio asse, codificatore, fascia, cintura freni, ecc.

Il motore passo è un'agenzia di esecuzione del movimento che converte il segnale di impulso in spostamento di angolo o spostamento di linea.caratteristiche principalisono i seguenti.

Alta capacità di carico.La velocità non è influenzata dalla dimensione del carico. A differenza dei motori ordinari, la velocità diminuirà quando il carico è aumentato.

Controllo comodo.Il motore passo ruota a "passo", e le caratteristiche digitali sono evidenti.

Struttura semplice.La struttura meccanica tradizionale per il controllo della velocità e della posizione è più complicata ed è difficile da regolare.la struttura dell'intera macchina è più sempliceAllo stesso tempo, non è necessaria alcuna manutenzione speciale e il tasso di guasto è molto basso.

Sto ancora fermo al 100%, senza tremare.Poiché il motore passo non dipende da feedback come posizione, velocità, ecc., quando l'impulso di ingresso si ferma, il motore passo può essere in arresto assoluto.Il servomotore non può essere fermato assolutamente, quindi la caratteristica del motore passo è sicuramente molto popolare nella necessità di applicazioni di alta precisione.

Basso rumore.Con la corretta impostazione della suddivisione, il motore passo a passo funziona molto liscio e il rumore è piccolo, il che è particolarmente adatto per applicazioni sensibili al rumore.

Naturalmente, il motore passo a passo presenta evidenti svantaggi, come ad esempio l'elevata temperatura di funzionamento.non è adatto per applicazioni sensibili al riscaldamentoTuttavia, con l'implementazione dell'algoritmo di controllo della trasmissione passo, la gamma di regolazione della corrente di ingresso sta diventando sempre più ampia, il che aiuta a ridurre significativamente il riscaldamento del motore.

Le applicazioni dei motori a passo ibridi Kaifull PRMCAS

Il motore passo a passo è utilizzato principalmente nel campo della produzione di macchine utensili CNC.Il motivo per cui viene utilizzato principalmente in questo campo è che il motore non richiede la conversione A / D e può convertire direttamente i segnali di impulso digitale in spostamento angolare, che è esattamente ciò di cui hanno bisogno le macchine utensili CNC e che non può essere raggiunto da molti altri tipi di motori.il motore passo può essere definito il componente esecutivo più ideale delle macchine CNC, e sarà naturalmente ampiamente utilizzato nel campo della produzione di macchine CNC.

I motori passo a passo possono anche essere utilizzati in molti altri macchinari, come i motori delle macchine di alimentazione automatica e le unità a dischetto di uso generale.può essere applicato anche in stampanti e plotter.

I motori passo a passo hanno le caratteristiche di avvio e arresto rapidi e di posizionamento e sono spesso utilizzati come attuatori per il controllo della posizione nel campo del controllo digitale.Al funzionamento rapido di un motore passo a passo, è necessario che il circuito di azionamento fornisca alla bobina del motore passo la corrente di azionamento più vicina possibile alle specifiche tecniche necessarie per generare coppia sufficiente.Temperatura massima ammissibile sulla superficie del motore passo a passoI motori passo a passo sono utilizzati in combinazione con i driver e molti driver supportano la funzione di suddivisione, che consente di ottenere angoli di passo molto piccoli e un controllo più preciso.La coppia del motore passo diminuirà con l'aumento della velocitàLa precisione di un motore passo generale è del 3-5% dell'angolo passo e non si accumula.accompagnata da un fischio.

ampiamente utilizzato in bancomat, stampanti a getto d'inchiostro, macchine per incisione, macchine fotografiche, apparecchiature per la spruzzatura, strumenti e attrezzature mediche, periferiche per computer e dispositivi di stoccaggio di grandi dimensioni,strumenti di precisione, sistemi di controllo industriali, automazione degli uffici, robot e altri settori, particolarmente adatti a applicazioni che richiedono un funzionamento regolare, basso rumore, risposta rapida, lunga durata di vita,e coppia di uscita elevata.

Industria delle macchine utensili

I motori passo a passo sono ampiamente utilizzati nell'industria delle macchine utensili, principalmente per il controllo dell'alimentazione e del posizionamento delle macchine utensili.i motori passo a passo possono controllare con precisione la posizione di lavorazione e la velocità dei pezzi da lavoroInoltre, i motori passo a passo possono essere utilizzati anche per controllare le funzioni di alimentazione automatica e di cambio utensile delle macchine utensili.

Attrezzature di automazione

I motori passo a passo sono ampiamente utilizzati anche nelle apparecchiature di automazione, come le linee di produzione automatizzate, le macchine di imballaggio automatizzate, i robot di movimentazione automatizzati, ecc.I motori passo a passo possono controllare con precisione il movimento e la posizione delle attrezzature, ottenendo così una produzione automatizzata efficiente.

Dispositivi elettronici

I motori passo a passo hanno anche determinate applicazioni nei dispositivi elettronici, come in varie fasi della produzione di prodotti elettronici, come la stampa con pasta di saldatura, il posizionamento SMT, la saldatura a riversamento,ispezione visiva, produzione di cavi con terminali, macchine di distribuzione, macchine per la laminazione degli schermi, ecc. Possono anche essere utilizzati in molti dispositivi, come bancomat, distributori automatici, stampanti 3D, scanner, stampanti,ecc.

Apparecchiature mediche

I motori passo a passo sono utilizzati anche in apparecchiature mediche, come robot medici, strumenti chirurgici, ecc.I motori a passo possono controllare con precisione il movimento e la posizione di robot e strumenti chirurgici, ottenendo così interventi chirurgici e trattamenti di alta precisione.

Industria automobilistica

I motori a gradini sono utilizzati anche nell'industria automobilistica, come ad esempio i regolatori dei sedili, i controllori delle porte dell'aria condizionata e così via.Il motore passo a passo può controllare con precisione la posizione e il movimento dei sedili e delle porte dell'aria condizionata, migliorando così il comfort e la sicurezza dell'auto.

Nel campo della robotica

I motori a passo sono ampiamente utilizzati anche nel campo della robotica, come robot industriali, robot di servizio, ecc. I motori a passo possono controllare con precisione il movimento e la posizione dei robot,conseguendo così una produzione e un servizio efficienti.

In sintesi, i motori passo a passo hanno un'ampia gamma di applicazioni in molti campi, e la loro alta precisione, velocità di risposta rapida,e il comodo controllo li rendono i componenti fondamentali di molte apparecchiature di automazioneCon il continuo progresso della tecnologia, i campi di applicazione dei motori passo a passo continueranno ad espandersi e ad approfondirsi.

2Specificativi tecnici generali del motore a passo ibrido

3Fogli di dati sulle prestazioni dei motori stepper ibridi

4Dimensioni meccaniche (in mm)

5. Diagramma di cablaggio

6. Curve di coppia di velocità
