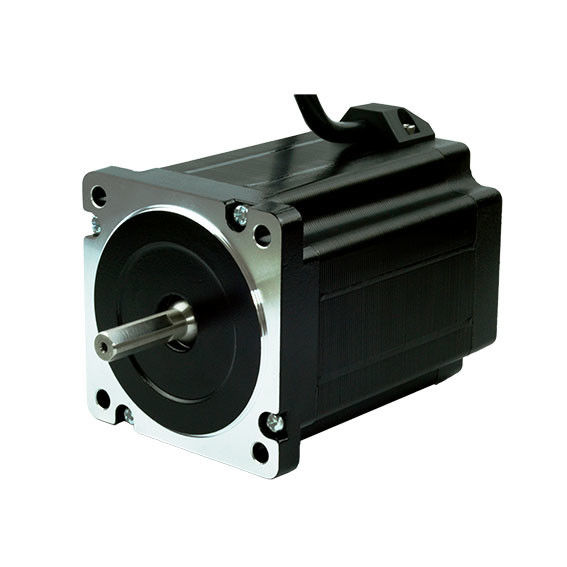

1. Visualizzazione dei prodotti

Il motore passo a passo è un'agenzia esecutiva che converte gli impulsi elettrici in spostamento angolare.È possibile controllare l'angolo controllando il numero di impulsi per raggiungere lo scopo di controllo della posizione accurataAllo stesso tempo, è possibile controllare la velocità e l'accelerazione del motore controllando la frequenza di impulso di ingresso per raggiungere lo scopo del controllo della velocità.

Il motore a passo, chiamato anche motore a impulso, è normalmente classificato per struttura come: motori a passo reattivi (VR), motore a passo a magnete permanente (PM) e motore a passo ibrido (HB).Il motore passo può anche essere diviso in rotazione e linee rette in base alla forma di movimentoIn base alla presenza di un codificatore, possono essere suddivisi in motori passo a ciclo aperto e a ciclo chiuso.

Motore a passo reattivo: sullo statore e sul rotore sono presenti avvolgimenti costituiti da materiali magnetici morbidi. La struttura è semplice, il costo è basso, la distanza di passo è piccola e può raggiungere 1,2 °,ma le prestazioni dinamiche sono scadenti, l'efficienza è bassa, il riscaldamento è elevato e l'affidabilità è difficile da garantire.

Motore a passo a magnete permanente: Il rotore del motore a passo a magnete permanente è realizzato in materiale a magnete permanente e il rotore è lo stesso dello statore.È caratterizzato da buone prestazioni dinamiche e da una grande coppia di uscita, ma questo motore ha una scarsa precisione e passi grandi (generalmente 7,5 ° o 15 °).

Motore a passo ibridoIl motore a vapore ibrido integra i vantaggi della reazione e dei magneti permanenti.e più piccoli denti sul rotore e lo statore per migliorare la precisione del passoÈ caratterizzato da una grande coppia di uscita, da buone prestazioni dinamiche e da piccoli passi, che possono soddisfare le applicazioni di automazione che richiedono un'elevata precisione.

In base al numero di fasi, esistono motori passo a passo bi-fase, tri-fase e cinque-fase.Il più popolare è il motore passo ibrido bi-fase, che rappresenta circa il 97% della quota di mercato.La ragione è che il motore passo-passo bi-fase è più conveniente, ed ha anche prestazioni soddisfacenti a causa della funzione di suddivisione o di micro-stepping del suo azionamento.

L'angolo di passo di base di un motore a due fasi è di 1,8°/passaggio.l'angolo di passo può essere suddiviso fino a 256 volte (00,007 ° per micro passo), che può soddisfare le esigenze della maggior parte delle applicazioni.

Sebbene il motore passo a passo e la sua tecnologia di controllo siano attualmente molto mature, se non usato correttamente, può ancora verificarsi una situazione di perdita di passo, cioè errore di posizione ecc.analizzeremo alcuni problemi e soluzioni.

Perdita di impulsi quando si cambia direzione porta a posizionamento impreciso

Quando si cambia direzione, l'impulso si perde, il che significa che è preciso in qualsiasi direzione, ma non appena si cambia direzione, gli errori si accumulano, e più volte si cambia,più è parziale.

SoluzioneIn generale, i driver passo a passo hanno determinati requisiti per i segnali di direzione e di impulso.il segnale di direzione è determinato pochi microsecondi prima dell'arrivo del primo bordo in aumento o in diminuzione dell'impulso (diversi conducenti hanno requisiti diversi)In caso contrario, ci sarà un impulso che corre nella direzione opposta alla direzione effettiva richiesta.con le suddivisioni più piccole che diventano più importantiLa soluzione principale è quella di usare un software per modificare la logica dell'impulso o aggiungere un ritardo.

La velocità iniziale è troppo elevata e l'accelerazione è troppo grande, il che a volte provoca una perdita di passo.

SoluzioneA causa delle caratteristiche del motore passo a passo, la velocità iniziale non deve essere troppo elevata, soprattutto quando l'inerzia del carico è elevata.in modo che l'impatto sia piccoloSe la stessa accelerazione è troppo grande, avrà anche un grande impatto sul sistema, che è semplice eccesso

Torsione di uscita del motore insufficiente

Soluzione:Aumentare la corrente del motore in modo appropriato, aumentare la tensione del driver progressivo (fare attenzione al driver opzionale), e scegliere un motore con coppia più elevata.

Le interferenze elettromagnetiche ambientali causano un malfunzionamento del controller o del conducente, con conseguente posizionamento impreciso.

È necessario individuare la fonte di disturbo e ridurre le sue interferenze elettromagnetiche sul sistema stepper, come ad esempio aumentare la distanza spaziale, utilizzando fili schermati per le linee di segnale,e garantire una buona messa a terra del controller o del conducente per bloccare i canali di comunicazione e migliorare la sua capacità anti-interferenza.

Soluzioni:

• Sostituendo i fili ordinari con fili a doppia schermatura, le linee di segnale nel sistema sono separate dai fili ad alta corrente o alta tensione per ridurre la capacità di interferenza elettromagnetica.
• Filtrare le onde di disturbo dalla rete elettrica utilizzando filtri di potenza,e aggiungere filtri di potenza ai terminali di ingresso delle principali apparecchiature elettriche in condizioni ammissibili per ridurre le interferenze tra i dispositivi all'interno del sistema.
• Per la trasmissione del segnale tra i dispositivi è meglio utilizzare dispositivi di blocco fotoelettrico.i segnali di impulso e direzionale devono essere trasmessi con metodi differenziali con blocco fotoelettricoNei carichi razionali (come i relè elettromagnetici, le valvole solenoidi), a entrambe le estremità viene aggiunto un circuito di assorbimento della resistenza o di scarica rapida.I carichi razionali possono sperimentare una tensione massima di 10-100 volte nel momento iniziale, se la frequenza di funzionamento è superiore a 20KHZ.

Applicazioni dei motori passo-passo ibridi Kaifull

Macchine utensili e macchine per incisione

L'applicazione dei motori passo a passo nelle macchine utensili è anche molto comune.ottenendo così precisione e velocità nell'elaborazione di pezzi di lavoro. Può ottenere diversi effetti di elaborazione, alta velocità e alta efficienza.

Attrezzature di automazione

L'applicazione dei motori passo-passo nelle apparecchiature di automazione è anche molto estesa.conseguendo così il controllo automatico dell'attrezzatura. Può ottenere diversi effetti di controllo, quali alta velocità e alta stabilità.

Macchine per la stampa

I motori passo a passo sono ampiamente utilizzati nelle stampanti. In una stampante, un motore passo a passo viene utilizzato per controllare il movimento della testa di stampa, ottenendo così la stampa precisa di testo, immagini e grafici.Può ottenere diversi effetti di stampa, come l'alta definizione, l'alta velocità e l'alta stabilità.

Componenti per autoveicoli

L'applicazione dei motori passo-passo nei componenti automobilistici è anche molto comune.finestreIn questo modo si ottiene un controllo automatizzato dei componenti automobilistici, con effetti di controllo diversi, come ad esempio elevata velocità e alta affidabilità.

Apparecchiature ottiche

In attrezzature ottiche, i motori passo a passo sono ampiamente utilizzati nei modulatori, nella regolazione fine e in altri aspetti.sono ampiamente utilizzati in vari meccanismi di posizionamento ottico, che può fornire maggiore stabilità e precisione per le apparecchiature ottiche.

Dispositivi medici

I motori passo a passo sono ampiamente utilizzati nei dispositivi medici, in particolare negli strumenti chirurgici come lame e tagliatori.L'alta precisione del posizionamento dei motori passo a passo può migliorare significativamente la precisione dell'intervento chirurgico e renderlo più sicuroI motori passo a passo possono essere utilizzati anche in dispositivi quali pacemaker e siringhe.

Applicazioni di posizionamento di precisione

I motori passo a passo sono in grado di svolgere compiti di posizionamento precisi attraverso un movimento quantitativo e angoli di passo fissi, il che li rende ampiamente utilizzati in varie apparecchiature di posizionamento di precisione,come apparecchiature ottiche, attrezzature tessili, macchine per ricamo al computer, attrezzature mediche, attrezzature di automazione, ecc. Queste attrezzature richiedono generalmente macchine di posizionamento di alta precisione e stabili,e i motori passo a passo sono perfetti per tali compiti.

In sintesi, i motori passo possono essere ampiamente utilizzati in vari campi a causa delle loro caratteristiche di movimento quantitativo e angolo passo fisso,fornire una forza motrice più precisa ed efficiente per le attrezzature meccaniche al fine di ottenere una maggiore efficienza e qualità della produzione.

2Specificativi tecnici generali del motore a passo ibrido

3Fogli di dati sulle prestazioni dei motori stepper ibridi

4Dimensioni meccaniche (in mm)

5. Diagramma di cablaggio

6. Curve di coppia di velocità
