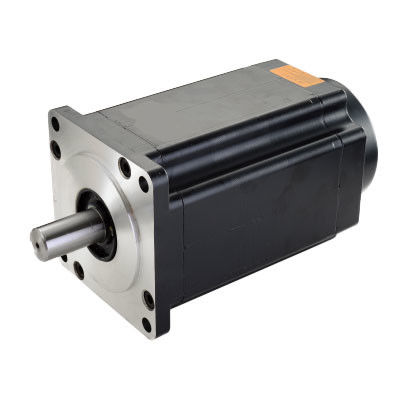

1. Visualizzazione dei prodotti

Il motore passo a passo è un'agenzia esecutiva che converte gli impulsi elettrici in spostamento angolare.È possibile controllare l'angolo controllando il numero di impulsi per raggiungere lo scopo di controllo della posizione accurataAllo stesso tempo, è possibile controllare la velocità e l'accelerazione del motore controllando la frequenza di impulso di ingresso per raggiungere lo scopo del controllo della velocità.

Il motore a passo, chiamato anche motore a impulso, è normalmente classificato per struttura come: motori a passo reattivi (VR), motore a passo a magnete permanente (PM) e motore a passo ibrido (HB).Il motore passo può anche essere diviso in rotazione e linee rette in base alla forma di movimentoIn base alla presenza di un codificatore, possono essere suddivisi in motori passo a ciclo aperto e a ciclo chiuso.

Motore a passo reattivo: sullo statore e sul rotore sono presenti avvolgimenti costituiti da materiali magnetici morbidi. La struttura è semplice, il costo è basso, la distanza di passo è piccola e può raggiungere 1,2 °,ma le prestazioni dinamiche sono scadenti, l'efficienza è bassa, il riscaldamento è elevato e l'affidabilità è difficile da garantire.

Motore a passo a magnete permanente: Il rotore del motore a passo a magnete permanente è realizzato in materiale a magnete permanente e il rotore è lo stesso dello statore.È caratterizzato da buone prestazioni dinamiche e da una grande coppia di uscita, ma questo motore ha una scarsa precisione e passi grandi (generalmente 7,5 ° o 15 °).

Motore a passo ibridoIl motore a vapore ibrido integra i vantaggi della reazione e dei magneti permanenti.e più piccoli denti sul rotore e lo statore per migliorare la precisione del passoÈ caratterizzato da una grande coppia di uscita, da buone prestazioni dinamiche e da piccoli passi, che possono soddisfare le applicazioni di automazione che richiedono un'elevata precisione.

In base al numero di fasi, esistono motori passo a passo bi-fase, tri-fase e cinque-fase.Il più popolare è il motore passo ibrido bi-fase, che rappresenta circa il 97% della quota di mercato.La ragione è che il motore passo-passo bi-fase è più conveniente, ed ha anche prestazioni soddisfacenti a causa della funzione di suddivisione o di micro-stepping del suo azionamento.

L'angolo di passo di base di un motore a due fasi è di 1,8°/passaggio.l'angolo di passo può essere suddiviso fino a 256 volte (00,007 ° per micro passo), che può soddisfare le esigenze della maggior parte delle applicazioni.

Sebbene il motore passo a passo e la sua tecnologia di controllo siano attualmente molto mature, se non usato correttamente, può ancora verificarsi una situazione di perdita di passo, cioè errore di posizione ecc.analizzeremo alcuni problemi e soluzioni.

Perdita di impulsi quando si cambia direzione porta a posizionamento impreciso

Quando si cambia direzione, l'impulso si perde, il che significa che è preciso in qualsiasi direzione, ma non appena si cambia direzione, gli errori si accumulano, e più volte si cambia,più è parziale.

SoluzioneIn generale, i driver passo a passo hanno determinati requisiti per i segnali di direzione e di impulso.il segnale di direzione è determinato pochi microsecondi prima dell'arrivo del primo bordo in aumento o in diminuzione dell'impulso (diversi conducenti hanno requisiti diversi)In caso contrario, ci sarà un impulso che corre nella direzione opposta alla direzione effettiva richiesta.con le suddivisioni più piccole che diventano più importantiLa soluzione principale è quella di usare un software per modificare la logica dell'impulso o aggiungere un ritardo.

La velocità iniziale è troppo elevata e l'accelerazione è troppo grande, il che a volte provoca una perdita di passo.

SoluzioneA causa delle caratteristiche del motore passo a passo, la velocità iniziale non deve essere troppo elevata, soprattutto quando l'inerzia del carico è elevata.in modo che l'impatto sia piccoloSe la stessa accelerazione è troppo grande, avrà anche un grande impatto sul sistema, che è semplice eccesso

Torsione di uscita del motore insufficiente

Soluzione:Aumentare la corrente del motore in modo appropriato, aumentare la tensione del driver progressivo (fare attenzione al driver opzionale), e scegliere un motore con coppia più elevata.

Le interferenze elettromagnetiche ambientali causano un malfunzionamento del controller o del conducente, con conseguente posizionamento impreciso.

È necessario individuare la fonte di disturbo e ridurre le sue interferenze elettromagnetiche sul sistema stepper, come ad esempio aumentare la distanza spaziale, utilizzando fili schermati per le linee di segnale,e garantire una buona messa a terra del controller o del conducente per bloccare i canali di comunicazione e migliorare la sua capacità anti-interferenza.

Soluzioni:

• Sostituendo i fili ordinari con fili a doppia schermatura, le linee di segnale nel sistema sono separate dai fili ad alta corrente o alta tensione per ridurre la capacità di interferenza elettromagnetica.
• Filtrare le onde di disturbo dalla rete elettrica utilizzando filtri di potenza,e aggiungere filtri di potenza ai terminali di ingresso delle principali apparecchiature elettriche in condizioni ammissibili per ridurre le interferenze tra i dispositivi all'interno del sistema.
• Per la trasmissione del segnale tra i dispositivi è meglio utilizzare dispositivi di blocco fotoelettrico.i segnali di impulso e direzionale devono essere trasmessi con metodi differenziali con blocco fotoelettricoNei carichi razionali (come i relè elettromagnetici, le valvole solenoidi), a entrambe le estremità viene aggiunto un circuito di assorbimento della resistenza o di scarica rapida.I carichi razionali possono sperimentare una tensione massima di 10-100 volte nel momento iniziale, se la frequenza di funzionamento è superiore a 20KHZ.

Applicazioni dei motori passo-passo ibridi Kaifull

Applicazione dei motori passo a passo

Utilizzato principalmente nell'industria, nell'aerospaziale, nella robotica, nella misurazione di precisione e in altri campi, come teodoliti optoelettronici per il monitoraggio dei satelliti, strumenti militari,apparecchiature di comunicazione e radar, la diffusa applicazione della tecnologia di azionamento a suddivisione rende il numero di fasi dei motori non limitato dall'angolo di passo, rendendo più conveniente la progettazione del prodotto.nella tecnologia di azionamento di divisione dei motori passo a passo, sono adottati l'azionamento di corrente costante di taglio, l'azionamento di modulazione della larghezza dell'impulso dello strumento e il controllo dell'azionamento di rotazione uniforme di ampiezza costante del vettore di corrente,migliorare notevolmente la precisione di funzionamento dei motori passo e promuovere lo sviluppo di motori passo in direzione di alta velocità e precisione nelle applicazioni a media e bassa potenza.

I motori passo-passo ibridi Kaifull sono attualmente ampiamente utilizzati in varie apparecchiature e strumenti di automazione quali macchine per incisione, macchine laser, macchine utensili CNC, macchine tessili e di abbigliamento,attrezzature mediche, apparecchiature di misura, apparecchiature di elaborazione elettronica, apparecchiature per macchine di imballaggio, ecc.

Nel campo della robotica

Nel campo della robotica, i motori passo a passo sono ampiamente utilizzati per controllare il movimento e la direzione dei bracci del robot.il robot può raccogliere o posizionare facilmente e con precisione oggetti.

Assemblaggio di stampa

Nell'industria della stampa e dell'assemblaggio, i motori passo a passo permettono di realizzare la stampa e l'assemblaggio di alta qualità controllando il movimento di rulli, dischi e altre parti in movimento sulla macchina da stampa.

Dispositivi medici

Nel campo dei dispositivi medici, i motori passo a passo sono utilizzati per controllare il posizionamento automatico e il movimento di robot chirurgici e attrezzature mediche.

Stampa 3D

Nella tecnologia di stampa 3D, i motori passo a passo possono ottenere strutture e forme 3D complesse controllando il movimento della testa di stampa.

Automazione industriale

Nel campo dell'automazione industriale, i motori passo a passo sono ampiamente utilizzati nel controllo di varie apparecchiature, come macchine di incisione, macchine laser, macchine utensili CNC,macchine e apparecchi per l'abbigliamento, attrezzature mediche, attrezzature di misura, attrezzature di elaborazione elettronica, macchine di imballaggio e altre attrezzature e strumenti di automazione.

In sintesi, i motori passo a passo sono diventati un componente indispensabile in vari campi di applicazione,aiutare vari dispositivi e macchine a completare azioni complesse attraverso il loro movimento stabile e il controllo preciso.
