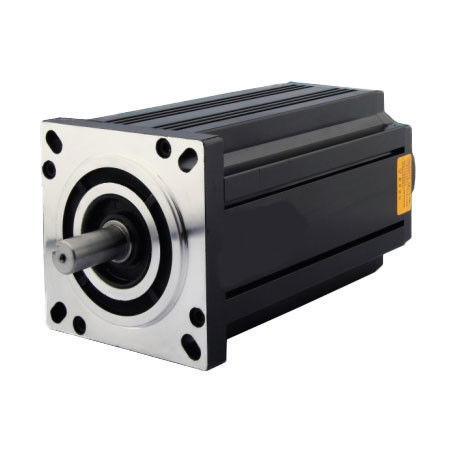

1. Visualizzazione dei prodotti

Il motore passo a passo è un'agenzia esecutiva che converte gli impulsi elettrici in spostamento angolare.È possibile controllare l'angolo controllando il numero di impulsi per raggiungere lo scopo di controllo della posizione accurataAllo stesso tempo, è possibile controllare la velocità e l'accelerazione del motore controllando la frequenza di impulso di ingresso per raggiungere lo scopo del controllo della velocità.

Il motore a passo, chiamato anche motore a impulso, è normalmente classificato per struttura come: motori a passo reattivi (VR), motore a passo a magnete permanente (PM) e motore a passo ibrido (HB).Il motore passo può anche essere diviso in rotazione e linee rette in base alla forma di movimentoIn base alla presenza di un codificatore, possono essere suddivisi in motori passo a ciclo aperto e a ciclo chiuso.

Motore a passo reattivo: sullo statore e sul rotore sono presenti avvolgimenti costituiti da materiali magnetici morbidi. La struttura è semplice, il costo è basso, la distanza di passo è piccola e può raggiungere 1,2 °,ma le prestazioni dinamiche sono scadenti, l'efficienza è bassa, il riscaldamento è elevato e l'affidabilità è difficile da garantire.

Motore a passo a magnete permanente: Il rotore del motore a passo a magnete permanente è realizzato in materiale a magnete permanente e il rotore è lo stesso dello statore.È caratterizzato da buone prestazioni dinamiche e da una grande coppia di uscita, ma questo motore ha una scarsa precisione e passi grandi (generalmente 7,5 ° o 15 °).

Motore a passo ibridoIl motore a vapore ibrido integra i vantaggi della reazione e dei magneti permanenti.e più piccoli denti sul rotore e lo statore per migliorare la precisione del passoÈ caratterizzato da una grande coppia di uscita, da buone prestazioni dinamiche e da piccoli passi, che possono soddisfare le applicazioni di automazione che richiedono un'elevata precisione.

In base al numero di fasi, esistono motori passo a passo bi-fase, tri-fase e cinque-fase.Il più diffuso è il motore passo ibrido bi-fase, che rappresenta circa il 97% della quota di mercato.La ragione è che il motore passo-passo bi-fase è più conveniente, ed ha anche prestazioni soddisfacenti a causa della funzione di suddivisione o di micro-stepping del suo azionamento.

L'angolo di passo di base di un motore a due fasi è di 1,8°/passaggio.l'angolo di passo può essere suddiviso fino a 256 volte (00,007 ° per micro passo), che può soddisfare le esigenze della maggior parte delle applicazioni.

Attualmente, i motori passo a passo sono ampiamente utilizzati nel campo del controllo del movimento.

La coppia del motore passo diminuirà con l'aumento della velocità.

Quando il motore passo a passo ruota, l'induttanza di ogni avvolgimento di fase del motore formerà una forza elettromotrice inversa.In questo caso, la corrente di fase del motore diminuisce con l'aumento della frequenza (o velocità), con conseguente diminuzione della coppia.

Il motore passo a passo può funzionare bene a basse velocità, ma se supera una certa velocità, potrebbe non avviarsi o potrebbe esserci un forte fischio di rumore.

Il motore passo a passo ha un parametro tecnico: frequenza di avvio a carico nullo, che è la frequenza di impulsi alla quale il motore passo a passo può avviarsi normalmente in condizioni di non carico.Se la frequenza dell'impulso è superiore a questo valore, il motore non può iniziare normalmente e può subire una perdita di passo o un blocco del rotore.dovrebbe esserci un processo di accelerazione nella frequenza di impulso, vale a dire che la frequenza di partenza dovrebbe essere inferiore,e quindi una certa accelerazione deve essere applicata per raggiungere l'alta frequenza desiderata (la velocità del motore dovrebbe aumentare da bassa velocità ad alta velocità).

Come superare le vibrazioni e il rumore dei motori passo-passo ibridi bi-fase durante il funzionamento a bassa velocità?

Gli svantaggi inerenti ai motori passo a passo sono l'elevata vibrazione e il rumore durante la rotazione a bassa velocità, che possono generalmente essere superati dalle seguenti soluzioni:

A. Se il motore passo a passo funziona esattamente nella zona di risonanza, la trasmissione meccanica, come la modifica del rapporto di riduzione, può evitare la zona di risonanza;

B. Il metodo più usato e conveniente è quello di utilizzare driver con funzioni di suddivisione;

C. Sostituire con un motore passo con angolo di passo più piccolo, come un motore passo trifase o a cinque fasi.

Applicazioni dei motori a stapper ibridi Kaifull

I motori a passo ibridi Kaifull sono utilizzati principalmente nei sistemi di controllo digitale, con un funzionamento di alta precisione e affidabilità.Il controllo a circuito chiuso può anche essere ottenutoI motori passo a passo sono stati ampiamente utilizzati nei sistemi di controllo digitale, come i dispositivi di conversione digitale in analogo, le macchine utensili CNC, le periferiche dei computer, i registratori automatici, gli orologi, ecc.,sono stati applicati anche nelle linee di produzione di automazione industriale, nelle apparecchiature di stampa, ecc.

Gli scenari di applicazione dei motori passo-passo Kaifull sono molto ampi e i seguenti sono alcuni esempi di applicazione:

Campo industriale:I motori passo a passo sono utilizzati nella strumentazione automobilistica, nelle attrezzature di produzione di automazione delle macchine utensili, nella produzione di robot, nell'ispezione e nel flusso dei processi.

Campo di sicurezza: utilizzato per i prodotti di monitoraggio, come PAN/ZOOM/TILT per le telecamere di sicurezza.

Campo medico; pompe idrauliche, ventilatori e analizzatori di sangue utilizzati in scanner medici, campionatori, fotografia orale digitale.

Nel settore dell'elettronica di consumo, viene utilizzato in varie fasi della produzione di prodotti elettronici, come la stampa con pasta di saldatura, il posizionamento SMT, la saldatura a riversamento, l'ispezione visiva, la produzione di cavi con terminali,macchine per la distribuzione, macchine per laminare a schermo, stampanti 3D, ecc.

Attrezzature e strumenti di precisione: utilizzati in bancomat, stampanti a getto d'inchiostro, macchine da incisione, macchine fotografiche, apparecchiature per verniciatura a spruzzo, periferiche per computer e dispositivi di memorizzazione di dati di grandi dimensioni, strumenti di precisione,sistemi informativi di controllo industriale, automazione degli uffici, robot e altri campi, particolarmente adatti per applicazioni con un funzionamento regolare, basso rumore, risposta rapida, lunga durata di vita e coppia di uscita elevata.

Macchine e apparecchi per la lavorazione tessile: è ampiamente utilizzato nelle macchine tessili, come le macchine di ricamo computerizzate.basso rumore di esercizio, funzionamento stabile, buone prestazioni di controllo e basso costo complessivo.

Dispositivi mobili piatti: come macchine di taglio laser, stampanti, scanner, ecc.

Strumenti di misurazione: come scanner 3D ad alta precisione, apparecchiature di misurazione ottica, ecc.

Apparecchiature mediche: utilizzati per strumenti medici e chirurgici, ecc.

Obiettivo della fotocameraUtilizzato per la messa a fuoco e il movimento di dispositivi ottici, ecc.

Questi scenari di applicazione richiedono in genere che i motori passo a passo abbiano caratteristiche quali alta precisione, basso rumore, risposta rapida e lunga durata per soddisfare il posizionamento, il controllo,e le esigenze di prestazione dei diversi settori.

2Specificativi tecnici generali del motore a passo ibrido

3Fogli di dati sulle prestazioni dei motori stepper ibridi

4Dimensioni meccaniche (in mm)

5. Diagramma di cablaggio

6. Curve di coppia di velocità
