1. Visualizzazione dei prodotti

Il motore passo a passo è un'agenzia esecutiva che converte gli impulsi elettrici in spostamento angolare.È possibile controllare l'angolo controllando il numero di impulsi per raggiungere lo scopo di controllo della posizione accurataAllo stesso tempo, è possibile controllare la velocità e l'accelerazione del motore controllando la frequenza di impulso di ingresso per raggiungere lo scopo del controllo della velocità.

Il motore a passo, chiamato anche motore a impulso, è normalmente classificato per struttura come: motori a passo reattivi (VR), motore a passo a magnete permanente (PM) e motore a passo ibrido (HB).Il motore passo può anche essere diviso in rotazione e linee rette in base alla forma di movimentoIn base alla presenza di un codificatore, possono essere suddivisi in motori passo a ciclo aperto e a ciclo chiuso.

Motore a passo reattivo: sullo statore e sul rotore sono presenti avvolgimenti costituiti da materiali magnetici morbidi. La struttura è semplice, il costo è basso, la distanza di passo è piccola e può raggiungere 1,2 °,ma le prestazioni dinamiche sono scadenti, l'efficienza è bassa, il riscaldamento è elevato e l'affidabilità è difficile da garantire.

Motore a passo a magnete permanente: Il rotore del motore a passo a magnete permanente è realizzato in materiale a magnete permanente e il rotore è lo stesso dello statore.È caratterizzato da buone prestazioni dinamiche e da una grande coppia di uscita, ma questo motore ha una scarsa precisione e passi grandi (generalmente 7,5 ° o 15 °).

Motore a passo ibridoIl motore a vapore ibrido integra i vantaggi della reazione e dei magneti permanenti.e più piccoli denti sul rotore e lo statore per migliorare la precisione del passoÈ caratterizzato da una grande coppia di uscita, da buone prestazioni dinamiche e da piccoli passi, che possono soddisfare le applicazioni di automazione che richiedono un'elevata precisione.

In base al numero di fasi, esistono motori passo a passo bi-fase, tri-fase e cinque-fase.Il più diffuso è il motore passo ibrido bi-fase, che rappresenta circa il 97% della quota di mercato.La ragione è che il motore passo-passo bi-fase è più conveniente, ed ha anche prestazioni soddisfacenti a causa della funzione di suddivisione o di micro-stepping del suo azionamento.

L'angolo di passo di base di un motore a due fasi è di 1,8°/passaggio.l'angolo di passo può essere suddiviso fino a 256 volte (00,007 ° per micro passo), che può soddisfare le esigenze della maggior parte delle applicazioni.

I motori a passo ibridi Kaifull a due, tre e cinque fasi sono realizzati con magneti permanenti ad alta temperatura e lamiere di acciaio laminate a freddo di alta qualità.di larghezza di 20 mm o più ma non superiore a 150 mmAllo stesso tempo, ci sono motori all-in-one step che integrati con driver, motore stepper a ciclo chiuso, e con motore stepper freno ecc.

In generale, lacaratteristiche del motore a passosono:

Guida tranquilla.

Indipendentemente dal modo in cui la corrente di ingresso cambia, finché il carico può essere guidato, il motore passo si muove secondo l'angolo minimo.

Non è richiesto alcun segnale di feedback.Il motore a passo si muove in base alla frequenza e alla quantità di impulsi forniti dall'azionamento e non ha bisogno di fare affidamento sul feedback sullo stato effettivo del motore.

L'errore di posizionamento non si accumula.La ragione per cui il motore passo non si accumula è perché non ha bisogno di conoscere la posizione effettiva, ma ha solo bisogno di conoscere il numero di passi di rotazione.il motore passo a passo deve ricevere solo il segnale di ogni passo, e poi muoversi in base all'angolo di passo. Non è necessario conoscere la posizione di partenza o la posizione di destinazione. Questo può evitare il problema dell'accumulo di errori.il principio di funzionamento del motore passo a passo rende il movimento discreto e eseguito da un angolo specifico senza un errore di accumulo continuo.

Il principio di guida del motore passo a passo è semplice e facile da sviluppare sistema di controllo.

Il motore passo ha le caratteristiche di alta densità di potenza, coppia di uscita elevata, basso rumore, bassa vibrazione e rotazione fluida, elevata efficienza di conversione dell'energia, stabile e affidabile, lunga durata di vita ecc.Allo stesso tempo, la nostra azienda supporta anche la personalizzazione flessibile.

Applicazioni dei motori passo-passo ibridi Kaifull

Macchine utensili e macchine per incisione

L'applicazione dei motori passo a passo nelle macchine utensili è anche molto comune.ottenendo così precisione e velocità nell'elaborazione di pezzi di lavoro. Può ottenere diversi effetti di elaborazione, alta velocità e alta efficienza.

Attrezzature di automazione

L'applicazione dei motori passo-passo nelle apparecchiature di automazione è anche molto estesa.conseguendo così il controllo automatico dell'attrezzatura. Può ottenere diversi effetti di controllo, quali alta velocità e alta stabilità.

Macchine per la stampa

I motori passo a passo sono ampiamente utilizzati nelle stampanti. In una stampante, un motore passo a passo viene utilizzato per controllare il movimento della testa di stampa, ottenendo così la stampa precisa di testo, immagini e grafici.Può ottenere diversi effetti di stampa, come l'alta definizione, l'alta velocità e l'alta stabilità.

Componenti per autoveicoli

L'applicazione dei motori passo-passo nei componenti automobilistici è anche molto comune.finestreIn questo modo si ottiene un controllo automatizzato dei componenti automobilistici, con effetti di controllo diversi, come ad esempio elevata velocità e alta affidabilità.

Apparecchiature ottiche

In attrezzature ottiche, i motori passo a passo sono ampiamente utilizzati nei modulatori, nella regolazione fine e in altri aspetti.sono ampiamente utilizzati in vari meccanismi di posizionamento ottico, che può fornire maggiore stabilità e precisione per le apparecchiature ottiche.

Dispositivi medici

I motori passo a passo sono ampiamente utilizzati nei dispositivi medici, in particolare negli strumenti chirurgici come lame e tagliatori.L'alta precisione del posizionamento dei motori passo a passo può migliorare significativamente la precisione dell'intervento chirurgico e renderlo più sicuroI motori passo a passo possono essere utilizzati anche in dispositivi quali pacemaker e siringhe.

Applicazioni di posizionamento di precisione

I motori passo a passo sono in grado di svolgere compiti di posizionamento precisi attraverso un movimento quantitativo e angoli di passo fissi, il che li rende ampiamente utilizzati in varie apparecchiature di posizionamento di precisione,come apparecchiature ottiche, attrezzature tessili, macchine per ricamo al computer, attrezzature mediche, attrezzature di automazione, ecc. Queste attrezzature richiedono generalmente macchine di posizionamento di alta precisione e stabili,e i motori passo a passo sono perfetti per tali compiti.

In sintesi, i motori passo possono essere ampiamente utilizzati in vari campi a causa delle loro caratteristiche di movimento quantitativo e angolo passo fisso,fornire una forza motrice più precisa ed efficiente per le attrezzature meccaniche al fine di ottenere una maggiore efficienza e qualità della produzione.

2Specificativi tecnici generali del motore a passo ibrido

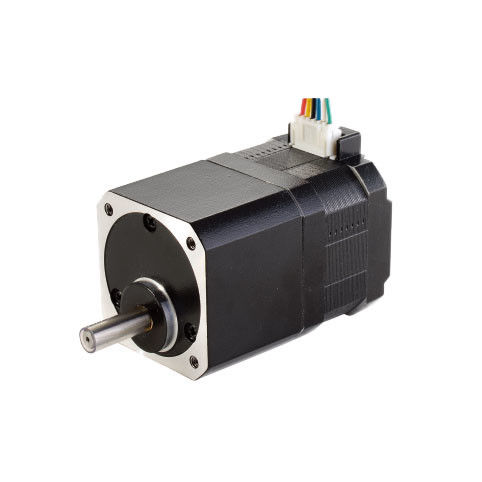

3. Motore stepper ibrido integrato con scheda di prestazioni del cambio

4Dimensioni meccaniche (in mm)


5. Diagramma di cablaggio


6. Curve di coppia di velocità
