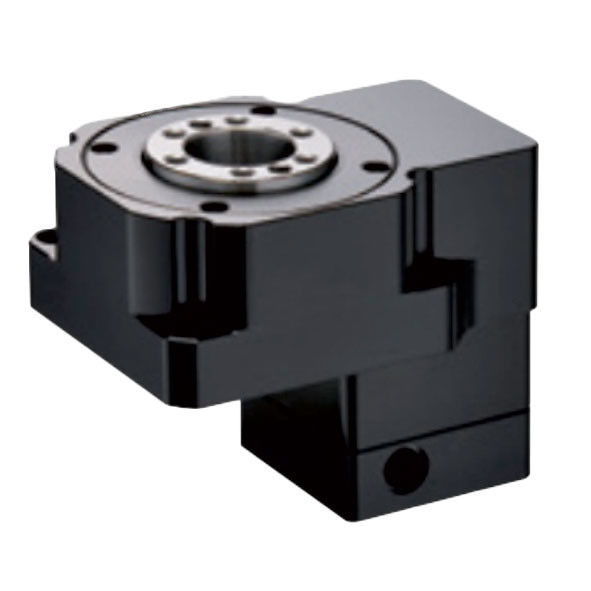

Tavola degli attuatori rotativi cavi della serie YKW60

1. Tavola rotante a pozzo vuoto

La piattaforma di rotazione dell'albero cavo è uno dei meccanismi di rotazione più comuni nell'automazione industriale.con una lunghezza massima di 20 mm o più.

Caratteristiche principalidella nostra tavola rotante a asse cavo sono come qui sotto,

Struttura cava:

Il giradischi della piattaforma di rotazione dell'albero cavo è una struttura cava e il servomotore è collegato al lato per facilitare l'installazione della trachea e dei fili nel lato metallico.

Alta precisione di posizionamento ripetuta:

La piattaforma di rotazione dell'albero cavo utilizza ingranaggi di alta precisione per ridurre la velocità e aumentare la coppia di uscita.un meccanismo flessibile controlla la reazione contraria cambiando la distanza tra i due ingranaggi, in modo che la piattaforma di rotazione dell'albero cavo ripetuta precisione di posizionamento è abbastanza alta.

Alta rigidità:

La piattaforma di rotazione dell'albero cavo è supportata da un cuscinetto a rulli trasversali di precisione.e il diametro del rullo è leggermente più grande della dimensione del rullo tra l'anello interno e l'anello esterno del cuscinettoLa piattaforma è in grado di sopportare vari tipi di coppia, come la rotazione radiale, l'asse e il rovesciamento.La sua rigidità è più di 10 volte quella dei cuscinetti tradizionali.

Alta precisione di rotazione:

Dopo il completamento dell'assemblaggio, i cuscinetti a rulli trasversali della piattaforma come centro rotante dopo il completamento dell'assemblaggio,e il diametro esterno del giradischi sarà macinato (standard è il veicolo in acciaio inossidabile) per garantire la coassialità del giradischi, parallelismo e altre forme.

Compatibilità a motore ampio:

La piattaforma di rotazione dell'albero cavo trasforma in modo flessibile le dimensioni dell'interfaccia personalizzando i fori della flange e dell'albero di ingresso, che è adatto ai motori connessi alla cabina.

Applicazioni principali:

1. Automazione industriale: la piattaforma di rotazione dell'albero cavo è spesso utilizzata nei collegamenti di produzione industriale come la lavorazione, l'assemblaggio o i test.il pezzo può essere lavorato e testato da più angolazioni per migliorare l'efficienza e la qualità della produzione.

2. Ricerca scientifica: la piattaforma di rotazione dell'albero cavo è ampiamente utilizzata in campi di ricerca scientifica come la fisica, la chimica e la biologia.la piattaforma di rotazione a mezz'aria può essere utilizzata per regolare l'angolo di incidente del campione alla luce, e studiare il fenomeno di riflessione e trasmissione da diverse angolazioni.

3L'immagine medica: la piattaforma di rotazione dell'albero cavo ha anche alcune applicazioni nel campo dell'imaging medico.la piattaforma di rotazione dell'albero cavo può essere utilizzata per scansionare gli organi o i tessuti del paziente da diverse angolazioni per ottenere dati di immagine più completi e accurati.

2.Regole di denominazione

3. Tavola rotante cava della serie YKW60

4Dimensioni meccaniche (in mm)

YKW60K-(5-18)T1 disegni meccanici come indicato di seguito,

YKW60K- ((5-18) V2 disegni meccanici come indicato di seguito,

Disegni meccanici YKW60R come riportato di seguito,
