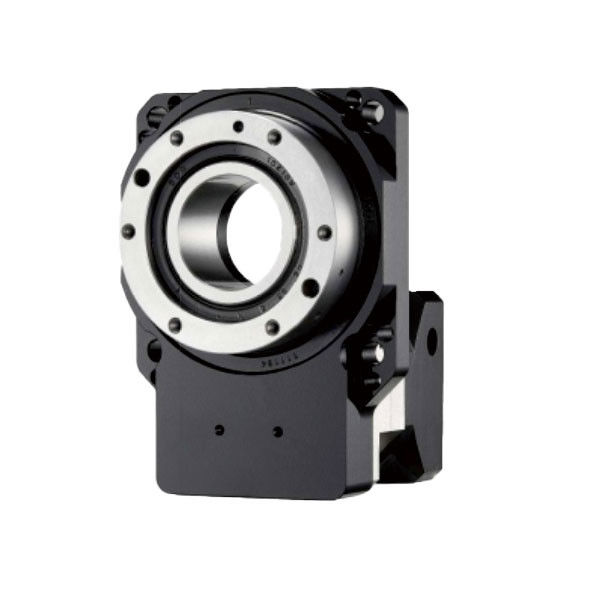

Tavola rotante CNC ad alta liscezza IP40 piattaforma rotativa cava YKW85 serie

Marchio:	PRMCAS
Numero di modello:	Serie YKW85
MOQ:	1pc
Dettagli dell' imballaggio:	1 pezzo per ogni scatola
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS, CCC

Dimensione della tabella:

85 mm

Rapporto di riduzione:

5/10/15/30:1

MAX. TORQUE:

10/15N.m.

Max. carico assiale:

30 kg

Max. Forza radiale:

20 N.m.

Max, Speede.:

720°/sec

Precisione di posizionamento:

3/8 arcmin

Precisione ripetitiva:

±15/30 secondi d'arco

Grado Ip:

Durata di vita della precisione:

>15000ore

I punti salienti:

Alta precisione, alta fluidità, lunga durata, alta affidabilità

Personalizzazione:

Sostenuto

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

Tavola rotante CNC IP40

Tavola rotante CNC ad alta liscezza

IP40 Piattaforma rotabile cava

Descrizione del prodotto

Tavola degli attuatori rotativi cavi della serie YKW85

1. Visualizzazione dei prodotti

La piattaforma di rotazione dell'albero cavo è un nuovo tipo di prodotto riduttore.che può ottenere un controllo del movimento di rotazione ad alta precisione.

Il suo principio di funzionamento consiste nel convertire il movimento di rotazione a piccola scala di ingresso nel movimento di rotazione della piattaforma del pezzo di lavoro e, allo stesso tempo,la velocità è ridotta e la coppia aumentata dagli ingranaggi integrati.

Funzioni:

Funzione di rotazione:

La piattaforma di rotazione dell'albero cavo può ottenere un movimento di rotazione ad alta precisione di 360 gradi, che può controllare con precisione la velocità e la direzione di rotazione.

Funzione portante:

La piattaforma di rotazione dell'albero cavo può trasportare un certo peso, mantenendo la sua stabilità e equilibrio durante il processo di rotazione.

Funzione di posizionamento:

La piattaforma di rotazione dell'albero cavo è dotata di un sistema di posizionamento ad alta precisione, in grado di localizzare con precisione gli oggetti sulla piattaforma di rotazione in una posizione specifica.

Applicazioni:

Automazione industriale:

La piattaforma di rotazione per alberi cavi è spesso utilizzata nei collegamenti di produzione industriale come la lavorazione, l'assemblaggio o le prove.il pezzo può essere lavorato e testato da più angolazioni per migliorare l'efficienza e la qualità della produzione.

Ricerca scientifica:

La piattaforma di rotazione dell'albero cavo è ampiamente utilizzata in campi di ricerca scientifica come la fisica, la chimica e la biologia.la piattaforma di rotazione a mezz'aria può essere utilizzata per regolare l'angolo di incidente del campione alla luce, e studiare il fenomeno di riflessione e trasmissione da diverse angolazioni.

Immagine medica:

La piattaforma di rotazione dell'albero cavo ha anche alcune applicazioni nel campo dell'imaging medico.la piattaforma di rotazione dell'albero cavo può essere utilizzata per scansionare gli organi o i tessuti del paziente da diverse angolazioni per ottenere dati di immagine più completi e accurati.

2.Regole di denominazione

Tavola rotante CNC ad alta liscezza IP40 piattaforma rotativa cava YKW85 serie 0

3.YKW85 Serie Tavola rotabile cava Principali specifiche prestazionali

Articolo 2	YKW85K-5	YKW85K-10	YKW85K-15	YKW85K-30
			YKW85R-15	YKW85R-30
Max. Torsione N.m.	15	10	15	10
Massimo carico assiale (Ka) kg	30
Max. forza radicale (Fr) N.m.	20
Velocità massima del tavolo	720°/sec
Rapporto di riduzione	5	10	15	30
Precisione di posizionamento	3 minuti di arco		< 8 minuti di arco
Precisione ripetitiva	< 15 arcsec		< 30 arcsec
Durata di vita della precisione h	> 15000
Grado IP	IP40
Temperatura	¥ 20 a 60°C
Peso in kg	1.2	1.2	2.5	2.5

4Dimensioni meccaniche (in mm)

Disegni meccanici YKW85K5/10 come indicato di seguito,

Tavola rotante CNC ad alta liscezza IP40 piattaforma rotativa cava YKW85 serie 1

YKW85K15/30 disegni meccanici come indicato di seguito,

Tavola rotante CNC ad alta liscezza IP40 piattaforma rotativa cava YKW85 serie 2
