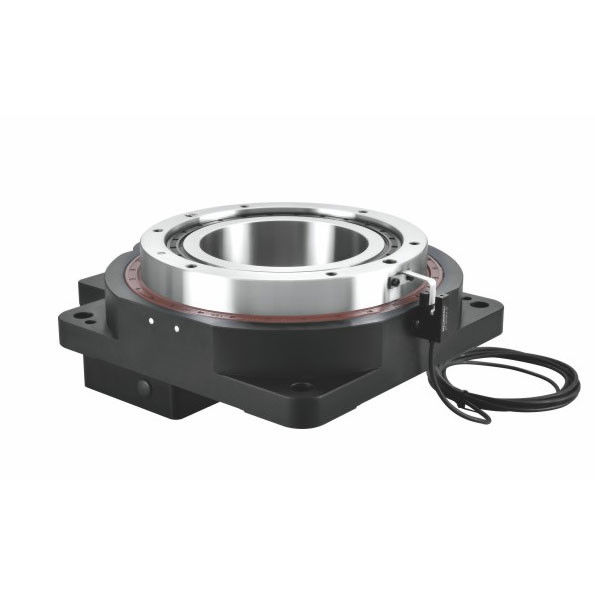

IP40 Tavolo rotativo CNC cavo ad alta precisione per l'automazione elettronica CNC

Marchio:	PRMCAS
Numero di modello:	YKW200S-50K
MOQ:	1pc
Dettagli dell' imballaggio:	1 pezzo per ogni scatola
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS, CCC

Dimensione della tabella:

200 mm

Rapporto di riduzione:

MAX. TORQUE:

90 N.m.

Max. carico assiale:

200 kg

Max. Forza radiale:

80 N.m.

Max, Speede.:

100rpm

Precisione di posizionamento:

30 secondi di arco

Precisione ripetitiva:

15 secondi di arco

Grado Ip:

Durata di vita della precisione:

>20000 ore

I punti salienti:

Alta precisione, alta fluidità, lunga durata, alta affidabilità

Personalizzazione:

Sostenuto

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

Tavolo rotativo CNC cavo

Tavola rotante CNC ad alta precisione

Descrizione del prodotto

YKW200S-50K 10 Relazione di riduzione Attuatori rotativi cavi Sistema di posizionamento preciso per l'automazione elettronica CNC

1. Tavola rotante a pozzo vuoto

La piattaforma di rotazione dell'albero cavo è uno dei meccanismi di rotazione più comuni nell'automazione industriale.con una lunghezza massima di 20 mm o più.

Il tavolo rotante è una struttura cava, che è conveniente per l'installazione di trachea e fili.Il sistema di trasmissione degli ingranaggi ottiene effetti di rotazione attraverso la rete degli ingranaggi degli anelli interni ed esterni, e utilizza un metodo di decelerazione a spirale a un solo stadio per aumentare la coppia di uscita per ottenere un'elevata precisione di posizionamento ripetitivo (meno di 5 secondi di arco) e un'elevata rigidità.

Ilprincipio di funzionamentoLa trasmissione di ingranaggi raffinata garantisce il limite illimitato di regolazione dell'angolo.Le parti del motore a passo e dell'azionamento sono collegate da alberi elastici di alta qualità per eliminare gli errori di posizione spaziali e di elaborazione. ruotare il cerchio esterno del tavolo con scala intuitiva per una facile osservazione.

Applicazioni:

La piattaforma di rotazione dell'albero cavo è ampiamente utilizzata nella trasformazione di automazione della linea di produzione, come la macchina di marcatura laser, il meccanismo di accoppiamento di precisione,Fusioni meccaniche leggere e altri campi.

Prodotti Kaifull:

Alta affidabilità, lunga durata di vita, alta precisione, alta liscezza e basso naso.

Personalizzazione rapida e flessibile.

2.YKW200S-50K Serie Tavola rotabile cava Principali specifiche prestazionali

Articolo 2	YKW200S-50K
Articolo 2	YKW200S-50K
Rapporto di riduzione	50
Max. Torsione N.m.	90
Massimo carico assiale (Ka) kg	200
Max. forza radiale (Fr) N.m.	80
Velocità massima del tavolo	100 giri al minuto
Precisione di posizionamento	< 30 arcsec
Precisione ripetitiva	< 15 arcsec
Durata di vita della precisione h	>20000
Piattazza della tavola	0.01 mm
Concentricità della tabella	0.01 mm
Grado IP	IP40
Temperatura	-20 a 60°C
Peso in kg	160,0 kg

3Dimensioni meccaniche (in mm)

IP40 Tavolo rotativo CNC cavo ad alta precisione per l'automazione elettronica CNC 0
