Motore passo-passo a ciclo chiuso ad alta precisione 2 fasi servomotore passo-passo ibrido

Marchio:	PRMCAS
Numero di modello:	86HSS420-6004S-E1000AB
MOQ:	≥50PCS
Dettagli dell' imballaggio:	1 pezzo per ogni scatola
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS, CCC

Dimensione del fotogramma:

Nema 34, 86 mm

Fase:

Fase 2

Angolo di passo:

10,8°

ACCURATEZZA DI ANGOLO:

00,09°

Corrente nominale:

Torsione di tenuta:

4.2N.m.

Risoluzione del codificatore:

Incrementale, 1000 linee ottiche, segnale AB, 4000 giri

Fabbricazione a partire da fili:

I punti salienti:

Performance di punta, lunga durata, alta velocità, elevata fluidità

Tipo di albero:

Singola asse

Personalizzazione:

Sostenuto

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

Motore passo-passo a ciclo chiuso ad alta precisione

Motore passo-passo a ciclo chiuso fase 2

Servomotore a passo ibrido

Descrizione del prodotto

Servomotore passo 86HSS420 Incremental Optical Encoder 1000 linee 6A 4.2N.m Motori stepper ibridi a ciclo chiuso 2 fasi

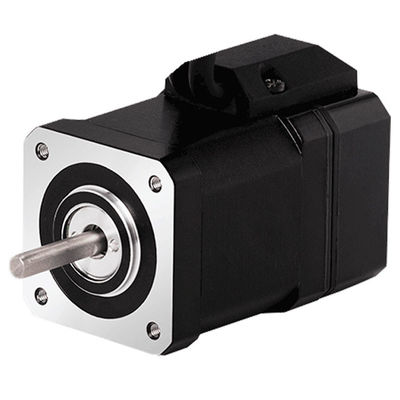

1. Visualizzazione dei prodotti

Il motore passo a passo a circuito chiuso è un motore di controllo del movimento ad alta precisione.Il motore passo a passo a circuito chiuso ha i vantaggi di un'alta precisione, elevata stabilità e bassa vibrazione, ed è adatto per applicazioni con requisiti di precisione più elevati.

Il principio di funzionamento del motore passo a ciclo chiuso è simile a quello del motore passo a ciclo aperto.che deve monitorare la posizione effettiva del rotore del motore in tempo realeIl controllore confronta le posizioni effettive e quelle di destinazione, e quindi regola il movimento del motore per garantire che funzioni come previsto.Questo metodo di controllo a circuito chiuso rende il motore passo a passo più accurato.

Applicazione:

Il motore passo a passo a circuito chiuso è adatto ai sistemi di controllo automatico, che richiedono una maggiore precisione e altre specifiche di prestazione, come la produzione di dispositivi elettronici,Macchine CNC (marcature), taglio, incisione, fresatura, ecc.), robot, dispositivi medici, attrezzature di prova, imballaggi, produzione di microelettronica, strumenti di ispezione ottica, macchine da stampa,SPM e altre automazioni di fabbrica, ecc.- Non lo so.

Possiamo supportare varie personalizzazioni in base alle esigenze del cliente, quindi sentitevi liberi di contattarci in qualsiasi momento.

2Specificativi tecnici generali del motore a passo ibrido

Angolo di passo	1.8° (2 fase)
Accuratezza dell'angolo di passo	00,09°
Tipo di albero	Fabbricazione in cui il materiale è utilizzato per la fabbricazione o la vendita di un prodotto
Aumento della temperatura.	Meno di 80 °C (corrente nominale)
Temperature superficiali massime	Max. permesso 100°C
Temperatura ambiente	-20 °C ~ +50 °C
Grado di isolamento	100 MΩ Min. , classe B
Stretta dielettrica	500 VAC per 1 minuto
Max. carico assiale	60N
Max. carico radiale	260N (0 mm dall'estremità anteriore dell'albero), 290N ((5 mm), 340N ((10 mm), 390N ((15 mm)
Certificati	Rohs, CE, CCC (secondo le esigenze del cliente)

3. Motore stepper ibrido integrato con scheda di prestazioni del cambio

Modello

Corrente

Tipo di codificatore

CodatoreRisoluzione

Torsione di tenuta

Corrispondenza

Azionamento

Inerzia del rotore

Bi/Unipolare

Peso

A/Ø

Conti/Rv

N.m.

g.cm2

# di Leads

86HSS420-6004S-E1000AB

6.0

Incrementale, ottica

1000 linee, segnale AB

4000

4.2

Serie Y2SS3 Serie EEDC

Serie EED0

1800

Bi (4)

2.1

4Dimensioni meccaniche (in mm)

Motore passo-passo a ciclo chiuso ad alta precisione 2 fasi servomotore passo-passo ibrido 0

5Descrizione del connettore del motore
Motore passo-passo a ciclo chiuso ad alta precisione 2 fasi servomotore passo-passo ibrido 1

6. Curve di coppia di velocità
