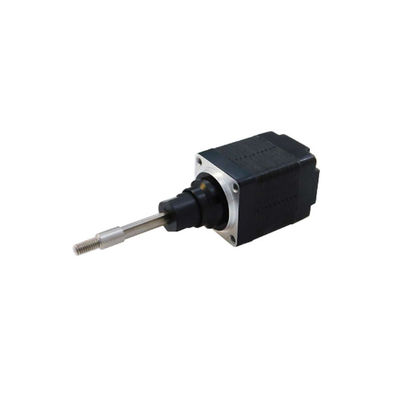

1Motore a passo lineare ibrido

Il motore stepper ibrido lineare è un nuovo prodotto di controllo del movimento esecutivo a movimento lineare, che converte il movimento di rotazione rotante in movimento lineare.

Il motore a passo lineare ibrido è composto da motori motori, ingranaggi di decelerazione, viti, dadi, guide, barre di spinta, scivoli, molla, gusci e turbina, interruttore di microcontrollo, ecc.
Generalmente la corsa standard della vite elettrica è di 100,150, 200, 250, 300, 350, 400 mm, mentre le esigenze speciali di corsa possono essere supportate da una personalizzazione flessibile.I motori passo-passo ibridi lineari possono essere progettati con diversi condotti a vite di spinta in base a diversi carichi di applicazione.

La spinta massima dei motori stepper lineari ibridi può raggiungere fino a 20kN, la velocità senza carico normalmente è di 4 ~ 45mm / velocità lineare speciale può anche essere personalizzata.
L'impiego di un motore a passo lineare ibrido come agente di esecuzione può non solo ridurre il dispositivo di sorgente gas/liquido e le attrezzature ausiliarie necessarie per l'utilizzo della pressione pneumatica e idraulica,ma anche ridurre il peso dell'agenzia di esecuzione.

Applicazioni:

L'applicazione del motore a passo lineare ibrido è molto ampia, compresi i seguenti:

• Guida meccanica: i motori a vite possono azionare direttamente macchine, come macchine utensili, macchine tessili, ecc.
• Guida elettronica: Il motore a vite può essere collegato alle apparecchiature elettroniche, quali orologi elettronici, stampanti elettroniche, ecc.
• Attrezzature mediche:Nel settore dei dispositivi medici, è necessario utilizzare parti meccaniche di trasmissione ad alta precisione per garantire la precisione e la stabilità dei dispositivi medici.L'applicazione di viti a perline ad alta precisione nei dispositivi medici può migliorare la precisione e la stabilità dei dispositivi mediciPer esempio, la vite a perline a rotolamento ad alta precisione è ampiamente utilizzata tra le attrezzature mediche come i robot di radioterapia e le TC.
• Automazione industriale:Il motore a vite può essere utilizzato nel campo dell'automazione industriale, come robot, linee di produzione, ecc.
• Aerospaziale:Utilizzato nel settore aerospaziale, quali aerei, missili, ecc.

Le caratteristiche di prestazione:

• Struttura semplice:La struttura del motore a vite è semplice, facile da fabbricare e riparare.
• Risparmio energetico:L'efficienza del motore a vite è elevata, il che consente di risparmiare energia.
• Funzionamento ad alta velocità:Il motore a vite può ottenere un funzionamento ad alta velocità e migliorare l'efficienza del lavoro.
• Basso rumore:Il rumore del motore a vite è basso e l'impatto sull'ambiente di lavoro è minore.
• Lunga durata:La vita del motore a vite è lunga, che può funzionare in modo stabile per molto tempo.


2Regole di denominazione e specifiche tecniche generali del motore a passo ibrido
Regole di denominazione del motore a passo lineare,


Specificativi generali,


3. 20LHS0494/0244/0164 Tipo vincolatoHscheda di dati sulle prestazioni dei motori a passo lineari ibridi


Nota: Disponibile la personalizzazione delle specifiche del motore.
Le specifiche disponibili per le viti di comando



4Dimensioni meccaniche (in mm)



5. Curve di forza e frequenza d'impulso


6. cablaggi

7Controllo dei difetti

Durante l'utilizzo, i motori ibridi lineari possono avere alcuni guasti, tra cui passeggiate, rumore eccessivo e surriscaldamento.La perdita può essere causata da una risoluzione del motore insufficiente e da un errore della trasmissione meccanicaIl rumore eccessivo è probabilmente causato da alta velocità del motore e risonanza meccanica.Può essere eliminato riducendo la velocità del motore e regolando la struttura meccanicaL'eccesso di calore può essere causato dal lavoro a lungo termine e dalla scarsa dissipazione del calore, che può essere migliorata rafforzando la dissipazione del calore e una disposizione ragionevole.
