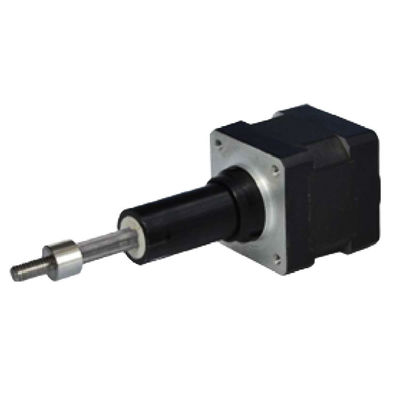

1. Motore stepper ibrido lineare

Il principio motore del motore stepper lineare ibrido si basa sulla tecnologia step.Il meccanismo a vite trasforma il movimento di rotazione in un movimento lineare per ottenere un controllo della posizione di alta precisioneNel processo di applicazione effettivo, il regolatore del motore funzionerà secondo diverse modalità di controllo, come la modalità a passo pieno, la modalità a mezzo passo, ecc.La scelta di queste modalità influenzerà la velocità di rotazione e la precisione del controllo della posizione del motoreEsistono inoltre vari tipi di conduttori a vite e di colpo per soddisfare i requisiti di applicazioni diverse.

Generalmente la corsa standard della vite elettrica è di 100,150, 200, 250, 300, 350, 400 mm, mentre le esigenze speciali di corsa possono essere supportate da una personalizzazione flessibile.I motori passo-passo ibridi lineari possono essere progettati con diversi condotti a vite di spinta in base a diversi carichi di applicazione. La spinta massima dei motori stepper lineari ibridi può raggiungere fino a 20kN, la velocità senza carico normalmente è 4 ~ 45mm / velocità lineare speciale può anche essere personalizzata.

caratteristiche principali del motore a passo lineare ibrido,

• Alta precisione: poiché la barra a vite è una linea a spirale, il motore a gradini con azionamento può rendere la precisione di posizione alta, di solito 0,01 mm.
• Grande coppia: la coppia del motore passo a passo con trasmissione a vite è relativamente grande, in grado di sopportare grandi carichi e inerzia.
• Struttura semplice: la struttura della trasmissione della vite è semplice e non è necessario specializzarsi in un meccanismo di decelerazione dedicato.
• Mancanza di resistenza alle interferenze: poiché il motore passo a passo controlla il segnale discreto, ha un piccolo impatto sulle interferenze ambientali.

I motori a passo lineari ibridi sonoampiamente utilizzato in requisiti di alta precisione applicazioni di automazione, quali l'automazione di fabbriche, la taratura di precisione, la misurazione di fluidi di precisione e il movimento preciso della posizione, la produzione elettronica, la produzione di semiconduttori, le attrezzature mediche,piattaforme di prova, automazione delle fabbriche, ecc.


2Regole di denominazione e specifiche tecniche generali del motore a passo ibrido
Regole di denominazione del motore a passo lineare,


Specificativi generali,


3. 20LHS0494/0244/0164 Tipo vincolatoHscheda di dati sulle prestazioni dei motori a passo lineari ibridi


Nota: Disponibile la personalizzazione delle specifiche del motore.
Le specifiche disponibili per le viti di comando



4Dimensioni meccaniche (in mm)

Disegni meccanici di tipo captivo come indicato di seguito.



Nota: sopra A,B le informazioni disponibili sulla personalizzazione sono riportate di seguito.

5. Curve di forza e frequenza d'impulso


6. cablaggi
