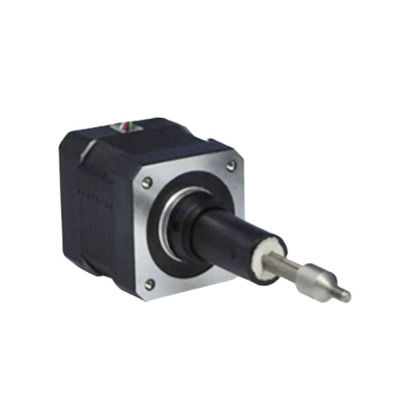

42LHS Serie Quattro fili doppio albero 320N Forza 2 fase Nema17 Ibridi in cattività lineari Stepper Motori lineari Acuatori

Marchio:	PRMCAS
Numero di modello:	42LHS Serie a quattro fili a doppio albero
MOQ:	≥50PCS
Dettagli dell' imballaggio:	1 pezzo per ogni scatola
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS, CCC

Dimensione del fotogramma:

Nema 17, 42 mm

Fase:

Fase 2

Angolo di passo:

10,8°

ACCURATEZZA DI ANGOLO:

00,09°

Corrente nominale:

0.55/1.3/2.6A

Limite di carico raccomandato:

Fabbricazione a partire da fili:

I punti salienti:

Basso rumore, basse vibrazioni, basso riscaldamento, alta fluidità, alta affidabilità

Personalizzazione:

Sostenuto

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

Motore stepper ibrido lineare Nema17

Descrizione del prodotto

1. Motor lineare ibrido

Il motore a passo lineare ibrido è un dispositivo di trasmissione di precisione che converte il movimento di rotazione rotante del rotore del motore in un movimento lineare.Esso utilizza il coordinamento della barra di vite e il motore a passo per convertire il movimento di rotazione del motore a passo in un movimento lineare della vite, ottenendo così un controllo preciso dello spostamento.

I motori stepper lineari ibridi sono caratterizzati dai vantaggi di alta precisione, velocità e rigidità.e la velocità può raggiungere diversi metri o anche più di dieci metri al minutoInoltre, una forte capacità di carico, una struttura semplice e conveniente e perfino priva di manutenzione.

Quando si sceglie un motore lineare ibrido, è necessario scegliere il tipo di vite e le specifiche appropriate per soddisfare diversi scenari di applicazione e esigenze di carico, nonché le dimensioni meccaniche,corrente del conducente, ecc.

2Regole di denominazione e specifiche tecniche generali del motore a passo ibrido
Regole di denominazione del motore a passo lineare,

42LHS Serie Quattro fili doppio albero 320N Forza 2 fase Nema17 Ibridi in cattività lineari Stepper Motori lineari Acuatori 0
Specificativi generali,

Angolo di passo	1.8° (2 fase)
Accuratezza dell'angolo di passo	± 0,09°
Dimensione	Nema 17, 42 mm
Grado di isolamento	500VDC, 20 MΩ Min. Classe B
Stretta dielettrica	500 VAC per 1 minuto
Aumento della temperatura	Meno di 80°C (corrente nominale)
Temperatura superficiale	Max. 100°C ammissibili
Intervallo di umidità	20 a 90% di RH
Grado IP	IP40
Certificati	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Tipo vincolatoHscheda di dati sulle prestazioni dei motori a passo lineari ibridi

Nome del modello	Cablaggio	Tensione nominale	Classificato Corrente	Resistenza/fase	Induttanza /fase	Consumo di energia	Temperature alzate	Peso	Isolamento Resistenza
42LHS2604	Bipolare	2.33V	2.6A	0.9Ω	1.33mH	14W	75°C	352 g	20MΩ
42LHS1304		5V	1.3A	3.8Ω	6.6mH
42LHS0554		12V	0.55A	21.9Ω	45.1 mH

Nota: Disponibile la personalizzazione delle specifiche del motore.
Le specifiche disponibili per le viti di comando

Codice	Dimensioni del filo della vite in mm
Codice	diametro	passo	piombo
N	φ5.54	0.003048	0.6096
J	φ5.54	0.012192	2.4384
Q.	φ5.54	0.024384	4.8768
R	φ5.54	0.048768	9.7536
P	φ6.35	0.0039688	0.79375
A	φ6.35	0.0079375	1.58750
B	φ6.35	0.0158750	3.17500
C	φ6.35	0.0317500	6.35

4Dimensioni meccaniche (in mm)

Disegni meccanici a doppio albero di tipo captivo come indicato di seguito.
42LHS Serie Quattro fili doppio albero 320N Forza 2 fase Nema17 Ibridi in cattività lineari Stepper Motori lineari Acuatori 1

Nota: sopra A,B le informazioni disponibili sulla personalizzazione sono riportate di seguito.

Codice di distanza	Distanza (mm)	A (mm)	B (mm)
302	12.7	19.8	0.51
303	19.1	26.2	6.86
304	25.4	32.5	13.21
305	31.8	38.9	19.56
306	38.1	45.2	25.91
307	50.8	57.9	38.61

5. Curve di forza e frequenza d'impulso
42LHS Serie Quattro fili doppio albero 320N Forza 2 fase Nema17 Ibridi in cattività lineari Stepper Motori lineari Acuatori 2

6. cablaggi
