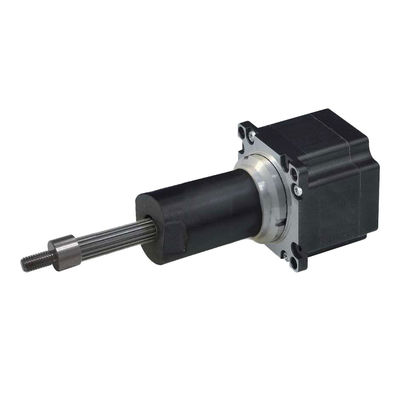

57 LHS Serie Sei fili 990N Forza 2 Fase Nema23 Captive ibrido lineare Stepper Motori lineari Accuatori

Marchio:	PRMCAS
Numero di modello:	57LHS Serie a sei fili
MOQ:	≥50PCS
Dettagli dell' imballaggio:	1 pezzo per ogni scatola
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS, CCC

Dimensione del fotogramma:

Nema 23, 57 mm

Fase:

Fase 2

Angolo di passo:

10,8°

ACCURATEZZA DI ANGOLO:

00,09°

Corrente nominale:

0.54/1.3/2.0A

Limite di carico raccomandato:

Fabbricazione a partire da fili:

I punti salienti:

Basso rumore, basse vibrazioni, basso riscaldamento, alta fluidità, alta affidabilità

Personalizzazione:

Sostenuto

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

990N Motore a passo ibrido lineare

Descrizione del prodotto

1. Motore a passo lineare ibrido in cattività

I motori a passo lineari ibridi captivi sono specializzati in alta precisione, alta fluidità, basso riscaldamento, risposta rapida, basso rumore ecc.ampiamente utilizzatonei settori dell'automazione industriale, quali apparecchiature mediche, macchine elettroniche, apparecchiature di collaudo, apparecchiature di ispezione visiva, apparecchiature di produzione di semiconduttori, telecomunicazioni, ecc.

Vantaggi dei motori lineari cattivi Kaifullsono di elevata affidabilità, elevate prestazioni, lunga durata di vita, piccole dimensioni, elevata fluidità e basso rumore, e elevata efficienza, risposta rapida, ecc.

A causa dell'adozione di materiali di livello TOP di motore e lubrificazione, il motore è per lo più privo di manutenzione.

Inoltre, la personalizzazione flessibile è supportata anche in base alle esigenze del cliente, come le dimensioni del motore, la lunghezza del corpo del motore, il guido della vite, la corsa, la forza ecc.

2Regole di denominazione e specifiche tecniche generali del motore a passo ibrido
Regole di denominazione del motore a passo lineare,

57 LHS Serie Sei fili 990N Forza 2 Fase Nema23 Captive ibrido lineare Stepper Motori lineari Accuatori 0
Specificativi generali,

Angolo di passo	1.8° (2 fase)
Accuratezza dell'angolo di passo	± 0,09°
Dimensione	Nema23, 57mm
Grado di isolamento	500VDC, 20 MΩ Min. Classe B
Stretta dielettrica	500 VAC per 1 minuto
Aumento della temperatura	Meno di 80°C (corrente nominale)
Temperatura superficiale	Max. 100°C ammissibili
Intervallo di umidità	20 a 90% di RH
Grado IP	IP40
Certificati	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Tipo vincolatoHscheda di dati sulle prestazioni dei motori a passo lineari ibridi

Nome del modello	Cablaggio	Tensione nominale	Classificato Corrente	Resistenza/fase	Induttanza /fase	Consumo di energia	Temperature alzate	Peso	Isolamento Resistenza
57LHS2004	Bipolare	3.25V	2.0A	1.63Ω	3.5mH	13W	75°C	511 g	20MΩ
57LHS1304		5V	1.3A	3.85Ω	10.5mH
57LHS0544		12V	0.54A	22.2Ω	47mH
57LHS1306	Unipolare	5V	1.3A	3.85Ω	5.3mH
57LHS0546	Unipolare	12V	0.54A	22.2Ω	23.6mH

Nota: Disponibile la personalizzazione delle specifiche del motore.
Le specifiche disponibili per le viti di comando

Codice	Dimensioni del filo della vite in mm
Codice	diametro	passo	piombo
A	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4Dimensioni meccaniche (in mm)

Disegni meccanici di tipo captivo come indicato di seguito.
57 LHS Serie Sei fili 990N Forza 2 Fase Nema23 Captive ibrido lineare Stepper Motori lineari Accuatori 1

5. Curve di forza e frequenza d'impulso

6. cablaggi
