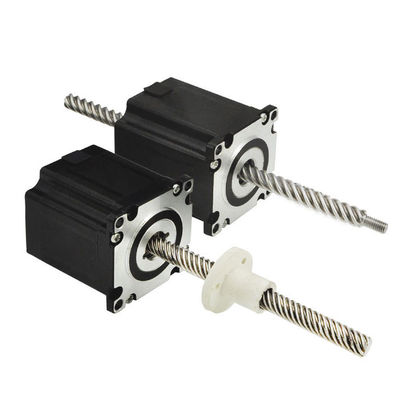

Nema23 Captive Double Stack Stepper Motor 990N Force 2 Phase 4 Wire Stepper Motor

Marchio:	PRMCAS
Numero di modello:	57LHS Serie a doppia pila a quattro fili
MOQ:	≥50PCS
Dettagli dell' imballaggio:	1 pezzo per ogni scatola
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS, CCC

Dimensione del fotogramma:

Nema 23, 57 mm

Fase:

Fase 2

Angolo di passo:

10,8°

ACCURATEZZA DI ANGOLO:

00,09°

Corrente nominale:

0.9/2.16/3.32A

Limite di carico raccomandato:

Fabbricazione a partire da fili:

I punti salienti:

Basso rumore, basse vibrazioni, basso riscaldamento, alta fluidità, alta affidabilità

Personalizzazione:

Sostenuto

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

Nema23 motore passo a passo a doppia pila

Motore passo a passo a doppia pila

Motore a passo a filo di fase 2

Descrizione del prodotto

1. Vantaggi di applicazione del motore stepper ibrido lineare

Alta precisione

Il motore a vite è un motore ad alta precisione, perché il metodo di trasmissione a vite può cambiare rapidamente la posizione dell'estremità di uscita del motore, ottenendo così un controllo ad alta precisione.È ampiamente utilizzato in vari campi, macchine utensili CNC, attrezzature automatizzate e altri campi.

Funzionamento stabile

Il funzionamento del motore a vite è molto stabile perché utilizza una combinazione di vite e binari per la trasmissione..Questo rende anche il motore a vite una delle parti indispensabili di molte attrezzature di produzione.

Basso rumore

Rispetto ad altri tipi di motori, il livello di rumore del motore a vite è molto inferiore.La struttura combinata della vite e della rotaia può ridurre efficacemente il rumore durante la trasmissione.

Lunga durata di vita

A causa del metodo di trasmissione stabile utilizzato dal motore a vite e della lunga durata di vita, la durata di vita del motore a vite è anche protetta da parti meccaniche, in particolare manutenzione, manutenzione,e lavori di manutenzione di sostituzione possono essere gestiti in tempo utile, che può estendere ulteriormente la durata di servizio e ridurre i costi di manutenzione nel processo di produzione.

2Regole di denominazione e specifiche tecniche generali del motore a passo ibrido
Regole di denominazione del motore a passo lineare,

Nema23 Captive Double Stack Stepper Motor 990N Force 2 Phase 4 Wire Stepper Motor 0
Specificativi generali,

Angolo di passo	1.8° (2 fase)
Accuratezza dell'angolo di passo	± 0,09°
Dimensione	Nema23, 57mm
Grado di isolamento	500VDC, 20 MΩ Min. Classe B
Stretta dielettrica	500 VAC per 1 minuto
Aumento della temperatura	Meno di 80°C (corrente nominale)
Temperatura superficiale	Max. 100°C ammissibili
Intervallo di umidità	20 a 90% di RH
Grado IP	IP40
Certificati	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Tipo vincolatoHscheda di dati sulle prestazioni dei motori a passo lineari ibridi

Nome del modello	Cablaggio	Tensione nominale	Classificato Corrente	Resistenza/fase	Induttanza /fase	Consumo di energia	Temperature alzate	Peso	Isolamento Resistenza
57LHS3324	Bipolare	3.25V	3.32A	0.98Ω	1.33mH	14W	75°C	352 g	20MΩ
57LHS2164		5V	2.16A	2.31Ω	6.6mH
57LHS0904		12V	0.9A	13.33Ω	45.1 mH

Nota: Disponibile la personalizzazione delle specifiche del motore.
Le specifiche disponibili per le viti di comando

Codice	Dimensioni del filo della vite in mm
Codice	diametro	passo	piombo
A	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4Dimensioni meccaniche (in mm)

Nessun disegno meccanico di tipo captivo, come indicato di seguito.
Nema23 Captive Double Stack Stepper Motor 990N Force 2 Phase 4 Wire Stepper Motor 1
Disegni meccanici del tipo di nocciolo esterno come indicato di seguito.

5. Curve di forza e frequenza d'impulso

6. cablaggi
