Motore a passo ibrido lineare

Serie 57LHS doppia pila quattro fili 990N forza 2 fase Nema23 ibrido lineare captivo stepper motori lineari accuatori

Tutte le categorie

Casella di marcia a spinta planetaria

Connessione di trasmissione a sfera

Casella di cambio a trasmissione armonica

Azionamento del motore passo a passo

Motore passo-passo a ciclo chiuso

Sistema di posizionamento preciso

Motore a passo ibrido lineare

Contattaci

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contattaci ora

Serie 57LHS doppia pila quattro fili 990N forza 2 fase Nema23 ibrido lineare captivo stepper motori lineari accuatori

Marchio:	PRMCAS
Numero di modello:	57LHS serie di doppia pila a quattro fili
MOQ:	≥50PCS
Dettagli dell' imballaggio:	1 pezzo per ogni scatola
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS, CCC

Dimensione del fotogramma:

Nema 23, 57 mm

Fase:

Fase 2

Angolo di passo:

10,8°

ACCURATEZZA DI ANGOLO:

00,09°

Corrente nominale:

0.9/2.16/3.32A

Limite di carico raccomandato:

Fabbricazione a partire da fili:

I punti salienti:

Basso rumore, basse vibrazioni, basso riscaldamento, alta fluidità, alta affidabilità

Personalizzazione:

Sostenuto

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

Motori stepper ibridi lineari a 2 fasi

Descrizione del prodotto

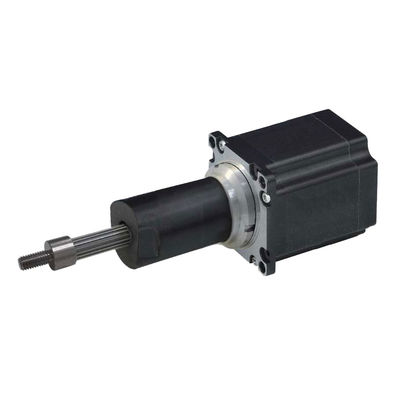

1. Visualizzazione dei prodotti

2Regole di denominazione e specifiche tecniche generali del motore a passo ibrido
Regole di denominazione del motore a passo lineare,

Serie 57LHS doppia pila quattro fili 990N forza 2 fase Nema23 ibrido lineare captivo stepper motori lineari accuatori 0
Specificativi generali,

Angolo di passo	1.8° (2 fase)
Accuratezza dell'angolo di passo	± 0,09°
Dimensione	Nema23, 57mm
Grado di isolamento	500VDC, 20 MΩ Min. Classe B
Stretta dielettrica	500 VAC per 1 minuto
Aumento della temperatura	Meno di 80°C (corrente nominale)
Temperatura superficiale	Max. 100°C ammissibili
Intervallo di umidità	20 a 90% di RH
Grado IP	IP40
Certificati	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Tipo vincolatoHscheda di dati sulle prestazioni dei motori a passo lineari ibridi

Nome del modello	Cablaggio	Tensione nominale	Classificato Corrente	Resistenza/fase	Induttanza /fase	Consumo di energia	Temperature alzate	Peso	Isolamento Resistenza
57LHS3324	Bipolare	3.25V	3.32A	0.98Ω	1.33mH	14W	75°C	352 g	20MΩ
57LHS2164		5V	2.16A	2.31Ω	6.6mH
57LHS0904		12V	0.9A	13.33Ω	45.1 mH

Nota: Disponibile la personalizzazione delle specifiche del motore.
Le specifiche disponibili per le viti di comando

Codice	Dimensioni del filo della vite in mm
Codice	diametro	passo	piombo
A	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4Dimensioni meccaniche (in mm)

Disegni meccanici di tipo captivo come indicato di seguito.
Serie 57LHS doppia pila quattro fili 990N forza 2 fase Nema23 ibrido lineare captivo stepper motori lineari accuatori 1

Nota: sopra A,B le informazioni disponibili sulla personalizzazione sono riportate di seguito.

Codice di distanza	Distanza (mm)	A (mm)	B (mm)
302	12.7	20.47	1.68
303	19.1	26.82	8.03
304	25.4	33.17	14.38
305	31.8	39.52	20.73
306	38.1	45.87	27.08
307	50.8	58.57	39.78

5. Curve di forza e frequenza d'impulso
Serie 57LHS doppia pila quattro fili 990N forza 2 fase Nema23 ibrido lineare captivo stepper motori lineari accuatori 2

6. cablaggi
