Motore a passo ibrido lineare

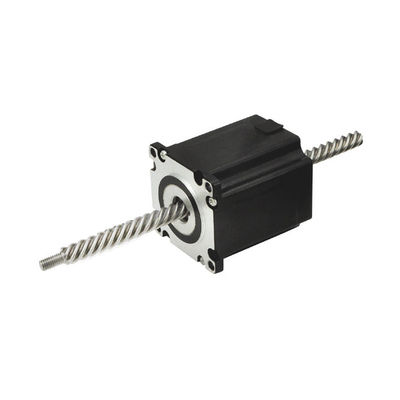

57LHS3004N Quattro fili 100N Forza 2 Fase Nema23 No Captive Ibridi lineari Stepper Motori Accuatori lineari

Tutte le categorie

Casella di marcia a spinta planetaria

Connessione di trasmissione a sfera

Casella di cambio a trasmissione armonica

Azionamento del motore passo a passo

Motore passo-passo a ciclo chiuso

Sistema di posizionamento preciso

Motore a passo ibrido lineare

Contattaci

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contattaci ora

57LHS3004N Quattro fili 100N Forza 2 Fase Nema23 No Captive Ibridi lineari Stepper Motori Accuatori lineari

Marchio:	PRMCAS
Numero di modello:	57LHS3004N-170
MOQ:	≥50PCS
Dettagli dell' imballaggio:	1 pezzo per ogni scatola
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS, CCC

Dimensione del fotogramma:

Nema 23, 57 mm

Fase:

Fase 2

Angolo di passo:

10,8°

ACCURATEZZA DI ANGOLO:

00,09°

Corrente nominale:

Forza:

100N@10rps

Fabbricazione a partire da fili:

I punti salienti:

Basso rumore, basse vibrazioni, basso riscaldamento, alta fluidità, alta affidabilità

Personalizzazione:

Sostenuto

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

Nema23 Motore a passo ibrido lineare

Motori stepper ibridi lineari Nema23

Descrizione del prodotto

1.Guida alla selezione del prodotto:
Quando si sceglie un motore passo-passo lineare ibrido, occorre fare considerazioni complete in base agli scenari e alle esigenze di applicazione effettivi.

Innanzitutto occorre chiarire gli indicatori di prestazione del motore richiesto, quali coppia di uscita, velocità, precisione di posizionamento, ecc.

Poi, scegliere il modello di motore a vite appropriato in base allo scenario di applicazione effettivo.si può scegliere una vite ad alta precisione che entra nel motore.

Inoltre, occorre considerare la compatibilità del motore per assicurare che la compatibilità di altri componenti come il motore selezionato, il driver,il sistema di controllo e gli altri componenti sono buoni.

In caso di difficoltà nella selezione dei prodotti, potete contattarci per un supporto in qualsiasi momento.

2Regole di denominazione e specifiche tecniche generali del motore a passo ibrido
Regole di denominazione del motore a passo lineare,

57LHS3004N Quattro fili 100N Forza 2 Fase Nema23 No Captive Ibridi lineari Stepper Motori Accuatori lineari 0
Specificativi generali,

Angolo di passo	1.8° (2 fase)
Accuratezza dell'angolo di passo	± 0,09°
Dimensione	Nema23, 57mm
Grado di isolamento	500VDC, 20 MΩ Min. Classe B
Stretta dielettrica	500 VAC per 1 minuto
Aumento della temperatura	Meno di 80°C (corrente nominale)
Temperatura superficiale	Max. 100°C ammissibili
Intervallo di umidità	20 a 90% di RH
Grado IP	IP40
Certificati	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Tipo vincolatoHscheda di dati sulle prestazioni dei motori a passo lineari ibridi

Modello

Corrente

Resistenza

Induttanza

Min.Spinta

RotoreInerzia

Bi/Unipolare

- Non lo so.Piombo

- Non lo so.Distanze

Peso

Motore

Distanze

A/Ø

Ω/Ø

mH/Ø

N @10RPS

g.cm2

# di fili

57LHS3004N-170

3.0

1.1

3.2

100

280

Bi (4)

170

0.68

Nota: Disponibile la personalizzazione delle specifiche del motore.

4Dimensioni meccaniche (in mm)
57LHS3004N Quattro fili 100N Forza 2 Fase Nema23 No Captive Ibridi lineari Stepper Motori Accuatori lineari 1

5.Fabbricazione a partire da materiali di cui al capitolo 85
57LHS3004N Quattro fili 100N Forza 2 Fase Nema23 No Captive Ibridi lineari Stepper Motori Accuatori lineari 2
