Motore a passo ibrido lineare

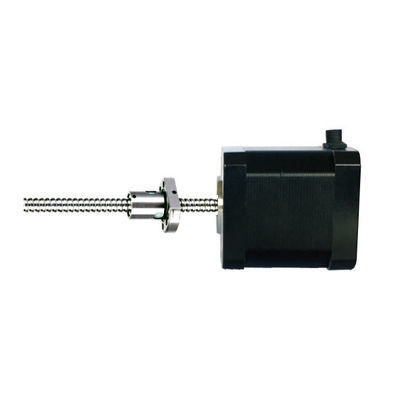

Nema23 2 fase 4 filo lineare motore stepper ibrido 100N motore stepper a vite a sfera di forza

Tutte le categorie

Casella di marcia a spinta planetaria

Connessione di trasmissione a sfera

Casella di cambio a trasmissione armonica

Azionamento del motore passo a passo

Motore passo-passo a ciclo chiuso

Sistema di posizionamento preciso

Motore a passo ibrido lineare

Contattaci

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contattaci ora

Nema23 2 fase 4 filo lineare motore stepper ibrido 100N motore stepper a vite a sfera di forza

Marchio:	PRMCAS
Numero di modello:	57LHS3004B-160
MOQ:	≥50PCS
Dettagli dell' imballaggio:	1 pezzo per ogni scatola
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS, CCC

Dimensione del fotogramma:

Nema 23, 57 mm

Fase:

Fase 2

Angolo di passo:

10,8°

ACCURATEZZA DI ANGOLO:

00,09°

Corrente nominale:

Forza:

100N@10rps

Fabbricazione a partire da fili:

I punti salienti:

Basso rumore, basse vibrazioni, basso riscaldamento, alta fluidità, alta affidabilità

Personalizzazione:

Sostenuto

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

Nema23 Motore a passo ibrido lineare

Motore passo-passo ibrido lineare a 4 fili

Motore passo-passo a vite a sfera 100N

Descrizione del prodotto

57LHS3004B-160 Quattro fili 100N Forza 2 Fase Nema23 Cerniera a sfera ibrida lineare stepper motori lineari Accuatori

1. Applicazioni di destinazione

Applicazione del motore a passo lineare ibrido:

L'applicazione del motore a passo lineare ibrido è molto ampia, compresi i seguenti:

Guida meccanica: i motori a vite possono azionare direttamente macchine, come macchine utensili, macchine tessili, ecc.

Guida elettronica: Il motore a vite può essere collegato alle apparecchiature elettroniche, quali orologi elettronici, stampanti elettroniche, ecc.

Attrezzature mediche:Nel settore dei dispositivi medici, è necessario utilizzare parti meccaniche di trasmissione ad alta precisione per garantire la precisione e la stabilità dei dispositivi medici.L'applicazione di viti a perline ad alta precisione nei dispositivi medici può migliorare la precisione e la stabilità dei dispositivi mediciPer esempio, la vite a perline a rotolamento ad alta precisione è ampiamente utilizzata tra le attrezzature mediche come i robot di radioterapia e le TC.

Automazione industriale:Il motore a vite può essere utilizzato nel campo dell'automazione industriale, come robot, linee di produzione, ecc.

Aerospaziale:Utilizzato nel settore aerospaziale, quali aerei, missili, ecc.

Le caratteristiche di prestazione del motore a vite:

Struttura semplice:La struttura del motore a vite è semplice, facile da fabbricare e riparare.

Risparmio energetico:L'efficienza del motore a vite è elevata, il che consente di risparmiare energia.

Funzionamento ad alta velocità:Il motore a vite può ottenere un funzionamento ad alta velocità e migliorare l'efficienza del lavoro.

Basso rumore:Il rumore del motore a vite è basso e l'impatto sull'ambiente di lavoro è minore.

Lunga durata:La vita del motore a vite è lunga, che può funzionare in modo stabile per molto tempo.

2Regole di denominazione e specifiche tecniche generali del motore a passo ibrido
Regole di denominazione del motore a passo lineare,

Nema23 2 fase 4 filo lineare motore stepper ibrido 100N motore stepper a vite a sfera di forza 0
Specificativi generali,

Angolo di passo	1.8° (2 fase)
Accuratezza dell'angolo di passo	± 0,09°
Dimensione	Nema23, 57mm
Grado di isolamento	500VDC, 20 MΩ Min. Classe B
Stretta dielettrica	500 VAC per 1 minuto
Aumento della temperatura	Meno di 80°C (corrente nominale)
Temperatura superficiale	Max. 100°C ammissibili
Intervallo di umidità	20 a 90% di RH
Grado IP	IP40
Certificati	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Tipo vincolatoHscheda di dati sulle prestazioni dei motori a passo lineari ibridi

Modello

Corrente

Resistenza

Induttanza

Min.Spinta

RotoreInerzia

Bi/Unipolare

- Non lo so.Piombo

- Non lo so.Distanze

Peso

Motore

Distanze

Guidatore

A/Ø

Ω/Ø

mH/Ø

N @10RPS

g.cm2

# di fili

57LHS3004B-160

3.0

1.1

3.2

100

280

Bi (4)

160

0.7

Y2SD2

Nota: Disponibile la personalizzazione delle specifiche del motore.

4Dimensioni meccaniche (in mm)

Nema23 2 fase 4 filo lineare motore stepper ibrido 100N motore stepper a vite a sfera di forza 1

5.Fabbricazione a partire da materiali di cui al capitolo 85
Nema23 2 fase 4 filo lineare motore stepper ibrido 100N motore stepper a vite a sfera di forza 2
