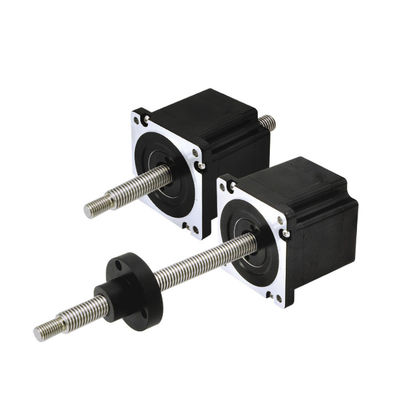

Serie 86LHS Sei fili 2000N Forza 2 Fase Nema34 Nessuna Nocciola esterno in cattività Hybrid lineare Stepper Motors Accuatori lineari

Marchio:	PRMCAS
Numero di modello:	86LHS SIX Wire No Captive& External Nut Series
MOQ:	≥50PCS
Dettagli dell' imballaggio:	1 pezzo per ogni scatola
Condizioni di pagamento:	T/T basato sul conto aziendale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, ROHS, CCC

Dimensione del fotogramma:

Nema34, 86 mm

Fase:

Fase 2

Angolo di passo:

10,8°

ACCURATEZZA DI ANGOLO:

00,09°

Corrente nominale:

1.3/3.12/5.47A

Limite di carico raccomandato:

2000N@10rps

Fabbricazione a partire da fili:

I punti salienti:

Basso rumore, basse vibrazioni, basso riscaldamento, alta fluidità, alta affidabilità

Personalizzazione:

Sostenuto

Capacità di alimentazione:

10000 pezzi al mese

Evidenziare:

NEMA34 Motore a passo ibrido lineare

Descrizione del prodotto

1. Motori stepper ibridi lineari
Il motore stepper lineare ibrido converte il movimento di rotazione in un movimento lineare.applicazioni di automazioneDi seguito sono riportate alcune delle applicazioni dei motori ibridi lineari più comuni.

Stampa 3D: In una stampante 3D, il motore a vite viene utilizzato per controllare il movimento lineare della testa stampata in diverse direzioni, ottenendo così strati di impilamento e creando oggetti tridimensionali.
Linea di produzione automatizzata: Il motore a vite viene utilizzato nella linea di produzione per la movimentazione, il montaggio e il posizionamento dei materiali e fornisce posizionamento e controllo di alta precisione.
Apparecchiature mediche: Nel campo medico, il motore a vite è utilizzato per controllare il movimento di attrezzature mediche, come apparecchiature a raggi X, scanner TC e robot chirurgico.
Apparecchiature tessili: Le macchine tessili devono controllare il movimento dei tessuti, come le macchine da tessitura e le macchine da cucire, per ottenere operazioni di lavorazione e cucitura precise.
Fabbricazione di semiconduttori: Nell'industria dei semiconduttori, il motore a vite è utilizzato per controllare l'esercizio preciso delle apparecchiature a semiconduttori, come le apparecchiature di fabbricazione di schede di circuiti stampati.
Assemblaggio di apparecchiature elettroniche: Durante il processo di fabbricazione elettronica, il motore a vite viene utilizzato per assemblare componenti lineari, come l'assemblaggio del pannello LCD e il posizionamento del circuito stampato.
Attrezzature per la ricerca scientifica: nei campi della ricerca scientifica e di laboratorio, i motori a vite sono utilizzati per controllare il movimento lineare degli strumenti, come la regolazione della lunghezza focale del microscopio, e il movimento del campione.

2Regole di denominazione e specifiche tecniche generali del motore a passo ibrido
Regole di denominazione del motore a passo lineare,

Serie 86LHS Sei fili 2000N Forza 2 Fase Nema34 Nessuna Nocciola esterno in cattività Hybrid lineare Stepper Motors Accuatori lineari 0
Specificativi generali,

Angolo di passo	1.8° (2 fase)
Accuratezza dell'angolo di passo	± 0,09°
Dimensione	Nema34, 86 mm
Grado di isolamento	500VDC, 20 MΩ Min. Classe B
Stretta dielettrica	500 VAC per 1 minuto
Aumento della temperatura	Meno di 80°C (corrente nominale)
Temperatura superficiale	Max. 100°C ammissibili
Intervallo di umidità	20 a 90% di RH
Grado IP	IP40
Certificati	Rohs, CE, CCC

3. Hscheda di dati sulle prestazioni dei motori a passo lineari ibridi

Nome del modello	Cablaggio	Tensione nominale	Classificato Corrente	Resistenza/fase	Induttanza /fase	Consumo di energia	Temperature alzate	Peso	Isolamento Resistenza
86LHS5474	Bipolare	2.85V	5.47A	0.52Ω	2.86mH	31.2W	75°C	20,3 kg	20MΩ
86LHS3124		5V	3.12A	1.6Ω	80,8 mH
86LHS1304		12V	1.3A	9.23Ω	51 mH
86LHS3126	Unipolare	5V	3.12A	1.6Ω	40,4 mH
35LHS1306	Unipolare	12V	1.3A	23.0Ω	25.5mH

Nota: Disponibile la personalizzazione delle specifiche del motore.

Codice	Dimensioni del filo della vite in mm
Codice	diametro	passo	piombo
3	φ15.88	0.0127	2.54
B	φ15.88	0.015875	3.175
Y	φ15.88	0.0635	12.7
Z	φ15.88	0.127	25.4

4Dimensioni meccaniche (in mm)

Disegni meccanici del tipo di nocciolo esterno come indicato di seguito.

Serie 86LHS Sei fili 2000N Forza 2 Fase Nema34 Nessuna Nocciola esterno in cattività Hybrid lineare Stepper Motors Accuatori lineari 1

Nessun disegno meccanico di tipo captivo, come indicato di seguito.

Serie 86LHS Sei fili 2000N Forza 2 Fase Nema34 Nessuna Nocciola esterno in cattività Hybrid lineare Stepper Motors Accuatori lineari 2

5. Curve di forza e frequenza d'impulso

6. cablaggi
Serie 86LHS Sei fili 2000N Forza 2 Fase Nema34 Nessuna Nocciola esterno in cattività Hybrid lineare Stepper Motors Accuatori lineari 4
