Cilindro elettrico
>

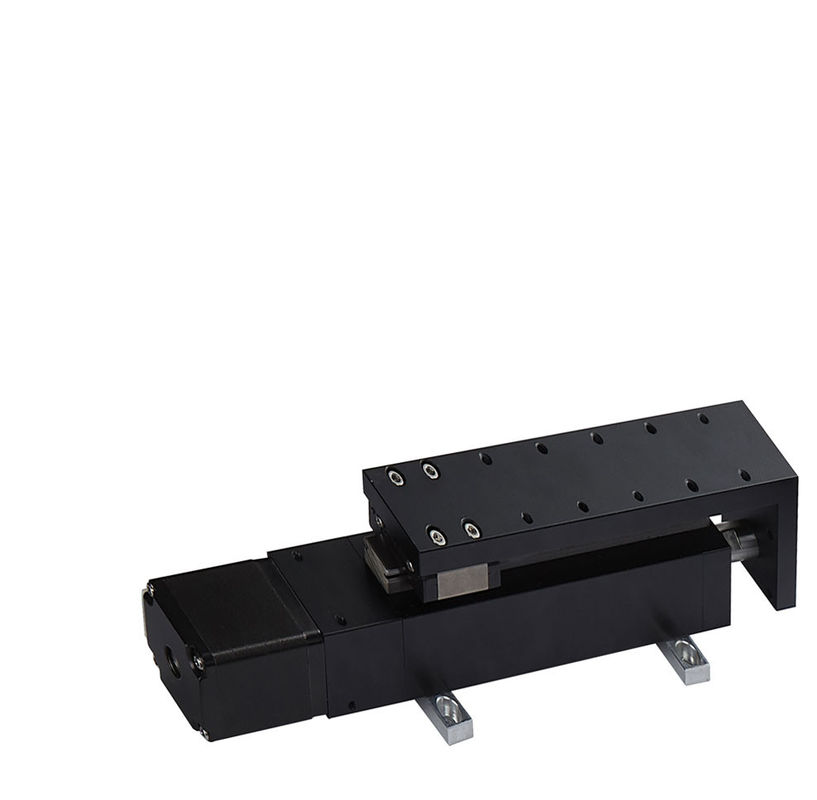

cilindro lineare elettrico ad alta precisione 30 mm/s con vite trapezoide a 30 mm di tratto

cilindro lineare elettrico ad alta precisione 30 mm/s con vite trapezoide a 30 mm di tratto

Marchio: Kaifull
Numero di modello: M28Z-030L-2SVT, M28Z-030LS-2SVT
MOQ: 1pc
Dettagli dell' imballaggio: 50 pezzi per ogni scatola
Condizioni di pagamento: T/T basato sul conto aziendale
Informazioni dettagliate
Luogo di origine:
CINESE
Certificazione:
CE, ROHS
Tipo di trasmissione:
per la fabbricazione di apparecchiature per la trasmissione di dati
Tipo di carico:
Spingere e tirare standard e Lineare Guideway entrambi
Lunghezza della corsa:
30 mm
Distanza di guida:
2 mm
Accuratezza ripetuta:
± 0,02 mm
Velocità massima:
30 mm/s
Carico verticale massimo:
3 kg
Capacità massima di carico:
6 kg
I punti salienti:
Alte prestazioni e affidabilità,
Personalizzazione:
Disponibile con MOQ
Capacità di alimentazione:
10000 pezzi al mese
Evidenziare:

cilindro lineare elettrico 30 mm/s

,

Silindro lineare elettrico ad alta precisione

Descrizione del prodotto

M28Z-030L/LS-2SVT 28*28/48.5*226mm cilindro elettrico con servomotore da 28mm e vite trapezoide da 30mm



1. Visualizzazione del prodotto

Come dispositivo ausiliario comunemente utilizzato, i cilindri elettrici possono essere utilizzati ovunque in applicazioni industriali.industria militare, automobili, industria e altri settori, quali: elettronica, medicina, prodotti alimentari e bevande, lavorazione della falegnameria, apparecchiature di prova di montaggio, trasporto di materiali, apparecchiature di imballaggio,trattamento con pellicola di carta, ecc.



Vantaggi della bombola elettrica

1. Alta precisione

I cilindri elettrici sono collegati con sistemi di controllo come la macchina superiore per ottenere un controllo del movimento ad alta precisione.Il cilindro elettrico può utilizzare senza guasto in ambienti difficili, e il livello di protezione può raggiungere IP66 e superiore.

2Super lunga durata.

Il conducente elettrico, allevia completamente il problema delle perdite, fornisce anche una lunga durata di vita.

3Basso rumore e basse vibrazioni

Il controllo elettronico del tampone terminale e della frenata, nessun impatto, rumore e vibrazioni estremamente bassi, riducono l'impatto sull'apparecchiatura complessiva e migliorano l'efficienza della produzione

cilindro elettrico

4Alta velocità.

Il più veloce 6m/s, l'accelerazione massima di 10g, una velocità di risposta elevata può fornire una lunga vita utile anche in funzionamento ad alta velocità

5- manutenzione a basso costo

In un ambiente complesso, il lavoro dei serbatoi elettrici richiede solo una lubrificazione regolare per la liposuzione e non è necessario mantenere per sostituirli.Riduce un gran numero di costi di assistenza post-vendita rispetto al sistema idraulico e al sistema a pressione d'aria.

6- Protezione dell'ambiente e risparmio energetico

L'ambiente attuale è più rispettoso dell'ambiente, risparmia più energia e è più pulito.



Ilselezione della bombola elettricadeve considerare i seguenti fattori:

1. percorso effettivo, unità mm. L'itinerario effettivo rappresenta la distanza effettiva di percorrenza del cilindro elettrico.la bombola elettrica a bassa velocità (meno di 100 mm/s) può aumentare il numero di percorsi di circa 20 mm sulla base di un percorso efficace per evitare una collisione alla fineNel caso di velocità elevate, l'equilibrio è necessario per facilitare il debug per evitare collisioni nelle posizioni limite anteriori e posteriori.

2) Velocità nominale, unità mm/s. Utilizzata per determinare la velocità nominale quando il cilindro elettrico è completamente carico. La velocità determina direttamente la potenza del motore motore del cilindro elettrico.Determinare la velocità appropriata in base alle esigenze reali per evitare sprechi e migliorare i costi.

3La spinta del cilindro elettrico è coerente con la forza di trazione e le dimensioni di tutte le posizioni dell'intero itinerario sono le stesse.Si prega di scegliere in base alle esigenze reali e lasciare una certa quantità di margine di performance.

4. Precisione di posizionamento, unità mm. Generalmente si riferisce alla precisione di posizionamento ripetuta e la precisione appropriata è buona per ridurre i costi.

5- Voltaggio di alimentazione, unità V. Forniamo una varietà di opzioni di tensione, inclusi DC e comunicazione.



Applicazioni:

1- Imballaggio.

Nel processo di installazione del prodotto, è necessaria la pressione della barra di spinta e un certo grado di spinta deve essere mantenuto in un luogo specifico.in cui viene utilizzata la sincronizzazione multiasse.

2- Impilazione.

Il posizionamento dell'ordine in più punti nell'applicazione di stack richiede l'intera azione del colpo.

3. Sortire e trasferire

Esistono anche azioni di collaborazione ad alta velocità su più assi.

4. Funzionalità dell'ugello

Il cilindro elettrico può essere facilmente controllato e la profondità dell'ugello regolata sul controllo della posizione dell'ugello in scatola;l'uso di una barra di spinta cilindro elettrico sull'ugello dell'apparecchiatura di soffiatura bottiglia può consentire la posizione di ugelli multipli per controllare l'ugello è inserito, in modo da poter salvare molti complessi dispositivi di sincronizzazione meccanica.

5. Riempimento liquido

Nell'applicazione dell'irrigazione liquida, vengono utilizzate anche le caratteristiche della barra di spinta del cilindro elettrico allo stesso tempo.

6. Correzione di trasferimento

Nell'applicazione di alcuni materiali a pellicola sottile per il trasporto e la lavorazione, è necessaria la rettitudine del materiale di correzione in tempo reale.La barra di spinta cilindro elettrico può facilmente ottenere questo regolazione della posizione dinamica e veloce e preciso.

7. Robotica della saldatura

Applying the electric cylinder pushing rod to the opening and closing movements of the welded fixture can effectively simplify the mechanical structure of the fixture and greatly reduce the weight of the fixture, che può aiutare l'apparecchiatura del braccio robotico a migliorare la velocità e l'efficienza di funzionamento.

8Controllo del flusso della valvola

Il servo posizionamento del cilindro elettrico può contribuire a realizzare dinamica,tempo reale, e un controllo accurato del traffico. leggero, semplificando la disposizione delle attrezzature in loco, elevato livello di protezione, semplice collegamento e installazione dei cavi, facile da mantenere.





2Regole di denominazione

Significazioni di denominazione diM28Z-030L-2SVT e M28Z-030LS-2SVT sono riportati di seguito,



cilindro lineare elettrico ad alta precisione 30 mm/s con vite trapezoide a 30 mm di tratto 0

cilindro lineare elettrico ad alta precisione 30 mm/s con vite trapezoide a 30 mm di tratto 1



3. Principali specifiche

Motore

28 servomotore per -2SVT

Colpo in mm 30 mm
Tipo di vite Trapezio
Piombo in mm 2 mm
Velocità massima mm/s 30 mm/s
Carico verticale massimo 3 kg
Carico orizzontale massimo 6 kg
Precisione di posizionamento ripetuta in mm ± 0,02 mm
Voltaggio nominale VDC 24 V di corrente continua
Corrente di picco A 1.0A
Controller applicabile IDS306
Ambiente di funzionamento 0-40°C, 85%RH o inferiore
IP IP40

Nota: la forza di trattenimento si perde nello stato non alimentato, pertanto non è possibile mantenere il carico verticale e la forza esterna.Selezionare il prodotto con freno elettromagnetico quando viene utilizzato l'azionamento verticale.



4Disegni meccanici

I disegni meccanici del M28Z-030L-2SVT sono i seguenti:

cilindro lineare elettrico ad alta precisione 30 mm/s con vite trapezoide a 30 mm di tratto 2



I disegni meccanici del M28Z-030LS-2SVT sono i seguenti:

cilindro lineare elettrico ad alta precisione 30 mm/s con vite trapezoide a 30 mm di tratto 3
