YK-XXY180 XXY UVW XYR impianto di allineamento ad alta precisione

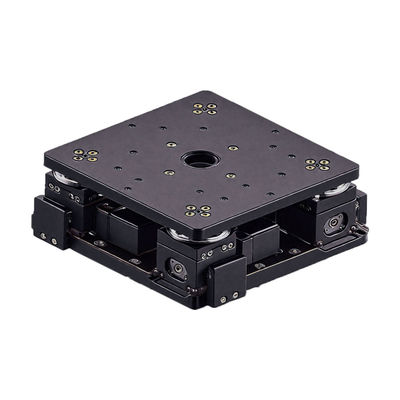

1. Visualizzazione dei prodotti

La piattaforma di posizionamento XXY, originaria della Germania, adotta un telaio (Frame) dotato di un grande interruttore magnetico a pressione di ago,in modo che il vetro fisso sulla parte superiore può essere combinato con il telaio inferioreDopo essere arrivato in Giappone, è stato ribattezzato piattaforma di posizionamento UVW elettrica a tre assi.combinato la struttura comune di posizionamento XY, e trasformato l'interruttore magnetico originale in un modulo di controllo del movimento a 3 o 4 assi composto da un raggio guida o trasversale guidato da motori.

La piattaforma XXY è composta da due serie di moduli di controllo del movimento nella direzione X, una serie di moduli di controllo del movimento nella direzione dell'asse Y e un modulo di controllo del movimento dell'asse libero.Può generare diversi angoli di rotazione θ mentre si muove in qualsiasi direzione XXY, e la sua precisione è molto alta.

Normalmente, la piattaforma è composta da rotaie lineari di guida ad alta precisione, blocchi di scivolo, scivoli, righello di griglia e altri componenti, che possono realizzare il movimento e il posizionamento.Come parte di esecuzione meccanica in un sistema di posizionamento ad alta precisioneÈ ampiamente utilizzato nelle applicazioni di automazione industriale, che richiedono precisioni molto elevate, come i semiconduttori, le apparecchiature di prova, le macchine di produzione di prodotti LCD e ottici (fibra ottica,lenti ottiche, ecc.), macchine per l'esposizione, macchine per l'incollaggio, macchine per la stampa di maschere, posizionamento WAFER, installazione di parti, macchina per la perforazione del PCB, ispezione delle caratteristiche di illuminazione LCD, macchina da taglio,adesivo Macchine per pellicole (LCD/FPC), macchine per la stampa online, ecc.

2. Prodotti

Alta precisione

Sulla base della nostra ricca esperienza di progettazione, lavorazione e montaggio, la precisione di ripetizione dei prodotti standard può raggiungere 0,001 mm (1 μm).

Alta affidabilità

Fino a 80000 ore di vita media dimostrano una grande affidabilità delle piattaforme nelle applicazioni di automazione

Alta stabilità meccanica

I vari collegamenti dell'assemblaggio della piattaforma di accoppiamento di Tianhan, inclusi viti, motori, linee,e componenti di lavorazione per testarli e migliorarli ovunque per aumentare efficacemente la stabilità della piattaforma.

Risposta rapida

Con procedure esclusive di algoritmi di R & S, migliorare la velocità complessiva del ritmo e fornire un'eccellente efficienza.

Controllo dell'automazione

Il sistema di controllo della piattaforma di posizionamento di solito utilizza la tecnologia di controllo digitale, che può realizzare l'automazione e il controllo e la gestione intelligenti, ridurre l'intensità di funzionamento artificiale,e migliorare l'efficienza della produzione e la qualità dei prodotti.

Facile da usare

L'interfaccia applicativa semplice consente alle piattaforme un facile funzionamento e una rapida integrazione nelle applicazioni dei clienti

Lunga garanzia

Una garanzia fino a 3 anni consente al cliente di non avere problemi di manutenzione.

Personalizzazione flessibile

Alta qualità e flessibilità rapida in base alle esigenze del cliente

2Regole di denominazione

3. Principali specifiche di prestazione

3. Dimensioni meccaniche (mm)
