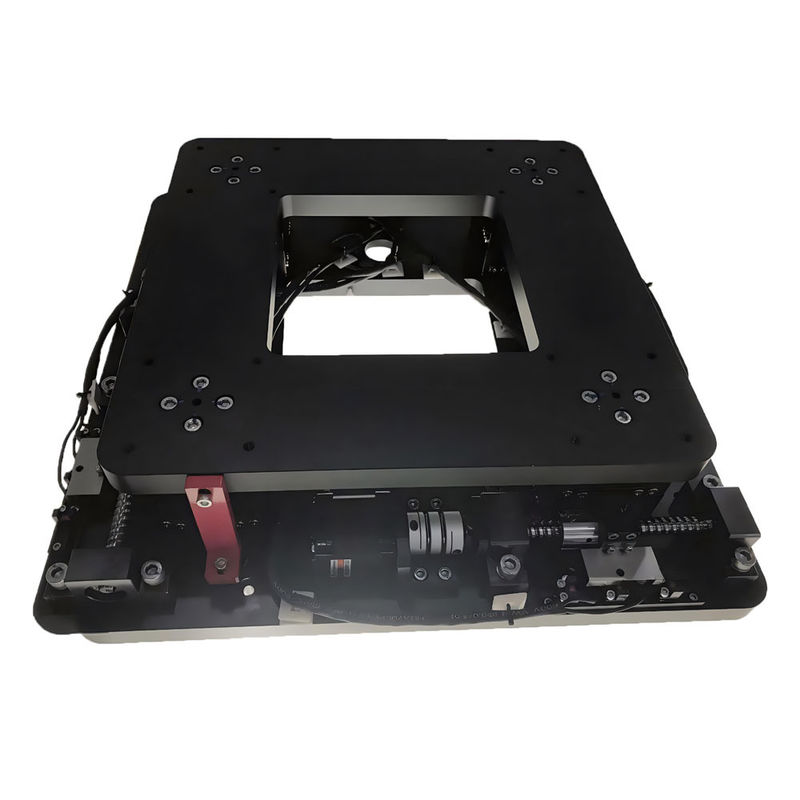

YK-XXY200 XXY UVW XYR impianto di allineamento ad alta precisione

1. Visualizzazione dei prodotti

La piattaforma di posizionamento può essere suddivisa in quattro tipi: piattaforma di posizionamento XYθ, piattaforma di posizionamento UVW, piattaforma di posizionamento XXY e piattaforma di posizionamento XXYY.È composto da unità di controllo e unità di sintonizzazione fine che controllano rispettivamente il movimento in direzione X e Y, per realizzare lo scopo di regolare la posizione e l'angolo del pezzo sul piattaforma di lavoro.La piattaforma di posizionamento è utilizzata principalmente in applicazioni di automazione di alta velocità e requisiti di alta precisione, come il taglio dei wafer, il rilevamento degli imballaggi, la macchina di esposizione per la produzione di PCB, ecc.

XYθ piattaforma di posizionamento:
È costituito da un'unità di controllo del movimento in direzione X e una in direzione Y e da un meccanismo rotante sulla parte superiore.Può ottenere il posizionamento e il controllo dell'angolo del pezzo di lavoro sul piano XY mentre l'angolo dell'oggetto è corretto ancheLa sua precisione è superiore a quella delle normali piattaforme di posizionamento.

Piattaforma di posizionamento UVW:

composto da 2 serie di moduli di controllo del movimento nella direzione X e da 1 serie di moduli di controllo del movimento nella direzione Y, più un asse di controllo della rotazione sulla parte superiore.La piattaforma di posizionamento UVW può fare la rotazione in base a qualsiasi punto sul piano di lavoro, mentre si muovono orizzontalmente in qualsiasi direzione sulla piattaforma.La piattaforma di posizionamento UVW ha i vantaggi di una maggiore precisione e una maggiore rigidità strutturale rispetto alla struttura a tre assi XYθ. Molto adatto per scenari di applicazione sensibili allo spazio di installazione.

Piattaforma XXY:

È composto da due gruppi di moduli di controllo del movimento nella direzione X, un gruppo di moduli di controllo del movimento nella direzione dell'asse Y e un modulo di controllo del movimento dell'asse libero.Può generare diversi angoli di rotazione θ mentre si muove in qualsiasi direzione XXY, e la sua precisione è molto alta.

Piattaforma di accoppiamento XXYY:

È la piattaforma di posizionamento più complessa con la massima precisione, velocità e rigidità.

Applicazioni:

Come componente di esecuzione meccanica di un sistema di posizionamento ad alta precisione, è ampiamente utilizzato nelle applicazioni di automazione industriale, che richiedono precisioni molto elevate, come i semiconduttori,apparecchiature di prova, macchine per la produzione di prodotti LCD e ottici (fibra ottica, lenti ottiche, ecc.), macchine per l'esposizione, macchine per l'incollaggio, macchine per la stampa di maschere, posizionamento WAFER, installazione di parti,Macchine per la perforazione di PCB, ispezione delle caratteristiche di illuminazione LCD, macchine per il taglio, macchine per film adesivo (LCD/FPC), macchine per la stampa online, ecc.

2. Prodotti

Strutture di grandi dimensioni

Il design cavo e solido esistente di XXY sulla piattaforma, che può soddisfare le diverse esigenze di progettazione dell'utente.

Disegno sottile e orientato al cliente

Conserva spazio MINI Stage xyθ struttura modulare per realizzare le strutture sottili e leggere di nessun sedile medio.

Il progetto della struttura cava può essere utilizzato come dispositivo di ispezione ottica o come tester di passo.

Aggiungere il sistema di lubrificazione a ciascuna pista di movimento per migliorare la durata e la precisione di utilizzo della piattaforma.

I materiali sono trattati con trattamento ultra freddo per prevenire efficacemente le varianti, migliorando notevolmente la durata, la qualità e l'efficienza.

Alta precisione

Precisione di regolazione della posizione da ±1 a ±10 μm garantisce ottime prestazioni per le applicazioni dei clienti

Alta affidabilità

Fino a 80000 ore di vita media dimostrano una grande affidabilità delle piattaforme nelle applicazioni di automazione

Facile da usare

L'interfaccia applicativa semplice consente alle piattaforme un facile funzionamento e una rapida integrazione nelle applicazioni dei clienti

Lunga garanzia

Una garanzia fino a 3 anni consente al cliente di non avere problemi di manutenzione.

Personalizzazione flessibile

Alta qualità e flessibilità rapida in base alle esigenze del cliente

2Regole di denominazione

3. Principali specifiche di prestazione

3. Dimensioni meccaniche (mm)
