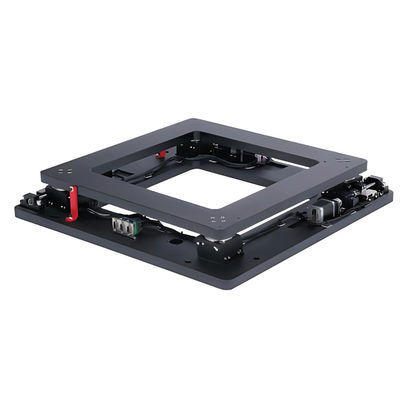

YK-XXY350 XXY UVW XYR Plantform di allineamento ad alta precisione per il controllo automatico del movimento

1. Visualizzazione dei prodotti

La piattaforma di posizionamento può essere suddivisa in quattro tipi: piattaforma di posizionamento XYθ, piattaforma di posizionamento UVW, piattaforma di posizionamento XXY e piattaforma di posizionamento XXYY.

XYθ piattaforma di posizionamento

È costituito da un'unità di controllo del movimento in direzione X e una in direzione Y e da un meccanismo rotante sulla parte superiore.Può ottenere il posizionamento e il controllo dell'angolo del pezzo di lavoro sul piano XY mentre l'angolo dell'oggetto è corretto ancheLa sua precisione è superiore a quella delle normali piattaforme di posizionamento.

Piattaforma di posizionamento UVW:

Piattaforma di posizionamento UVW: composta da 2 serie di moduli di controllo del movimento nella direzione X e da 1 serie di moduli di controllo del movimento nella direzione Y, più un asse di controllo della rotazione sulla parte superiore.La piattaforma di posizionamento UVW può fare la rotazione in base a qualsiasi punto sul piano di lavoro, mentre si muovono orizzontalmente in qualsiasi direzione sulla piattaforma.La piattaforma di posizionamento UVW ha i vantaggi di una maggiore precisione e una maggiore rigidità strutturale rispetto alla struttura a tre assi XYθ. Molto adatto per scenari di applicazione sensibili allo spazio di installazione.

Piattaforma di posizionamento XXY:

Piattaforma XXY: è composta da due gruppi di moduli di controllo del movimento nella direzione X, un gruppo di moduli di controllo del movimento nella direzione dell'asse Y e un modulo di controllo del movimento dell'asse libero.Può generare diversi angoli di rotazione θ mentre si muove in qualsiasi direzione XXY, e la sua precisione è molto alta.

Funzione del sistema di piattaforma di posizionamento XXY

1La precisione di allineamento e' abbastanza alta, e la velocita' di risposta e' veloce, anche.

2Si possono identificare diversi obiettivi, tra cui segni di croce, segni centrali, intersezioni di linee rette, modelli e gocce d'acqua e così via.

3. Instalazione flessibile: sia la piattaforma che la fotocamera possono essere installate verso il basso o verso l'alto, e il braccio ortogonale del robot/modulo ortogonale Y muove la fotocamera.

4. Una varietà di metodi di comunicazione: supporta la comunicazione seriale e la comunicazione TCP / IP, supporta il protocollo MODBUS standard e altri metodi di comunicazione possono essere personalizzati.

Piattaforma di posizionamento XXYY:

Piattaforma di accoppiamento XXYY: costituita da due serie di moduli di controllo del movimento dell'asse X e due serie di moduli di controllo del movimento dell'asse Y. È la piattaforma di posizionamento più complicata con la più alta precisione,velocità e rigidità.

Applicazioni:
Come componente di esecuzione meccanica di un sistema di posizionamento ad alta precisione, è ampiamente utilizzato nelle applicazioni di automazione industriale, che richiedono precisioni molto elevate, come i semiconduttori,apparecchiature di prova, macchine per la produzione di prodotti LCD e ottici (fibra ottica, lenti ottiche, ecc.), macchine per l'esposizione, macchine per l'incollaggio, macchine per la stampa di maschere, posizionamento WAFER, installazione di parti,Macchine per la perforazione di PCB, ispezione delle caratteristiche di illuminazione LCD, macchine per il taglio, macchine per film adesivo (LCD/FPC), macchine per la stampa online, ecc.

2. Prodotti

Controllo dell'automazione

Il sistema di controllo della piattaforma di posizionamento di solito utilizza la tecnologia di controllo digitale, che può realizzare l'automazione e il controllo e la gestione intelligenti, ridurre l'intensità di funzionamento artificiale,e migliorare l'efficienza della produzione e la qualità dei prodotti.

Alta precisione

Utilizzando binari di guida in linea retta ad alta precisione, blocchi di scivolo, pattini e altri componenti per la piattaforma,può ottenere posizionamento e transizione di alta precisione per soddisfare varie esigenze di alto livello di precisione.

La precisione di regolazione della posizione da ±1 a ±10 μm garantisce un'ottima performance per le applicazioni dei clienti.

Veloci e stabili

Gli azionamenti ad alta precisione come i servomotori sono solitamente utilizzati per la piattaforma, che può ottenere un controllo del movimento rapido e stabile e migliorare l'efficienza della produzione.

Alta affidabilità

Dopo rigorosi test e ispezioni, ha un'elevata affidabilità e stabilità e può garantire un funzionamento stabile a lungo termine.

Fino a 80000 ore di vita media dimostrano una grande affidabilità delle piattaforme nelle applicazioni di automazione

Facile da usare

L'interfaccia applicativa semplice consente alle piattaforme un facile funzionamento e una rapida integrazione nelle applicazioni dei clienti

Lunga garanzia

Una garanzia fino a 3 anni consente al cliente di non avere problemi di manutenzione.

Personalizzazione flessibile

Alta qualità e flessibilità rapida basata sulle esigenze del cliente.La piattaforma può essere personalizzata e aggiornata in base a diversi scenari di applicazione e esigenze di processo per adattarsi al funzionamento della controparte di diversi tipi di pezzi di lavoro di pezzi di lavoro.

2Regole di denominazione

3. Principali specifiche di prestazione

3. Dimensioni meccaniche (mm)
